Зажим гидравлический поворотный МЧ00.10.00.00 СБ

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Поточное задание по дисциплине "Инженерная графика"
Мелитополь 2015

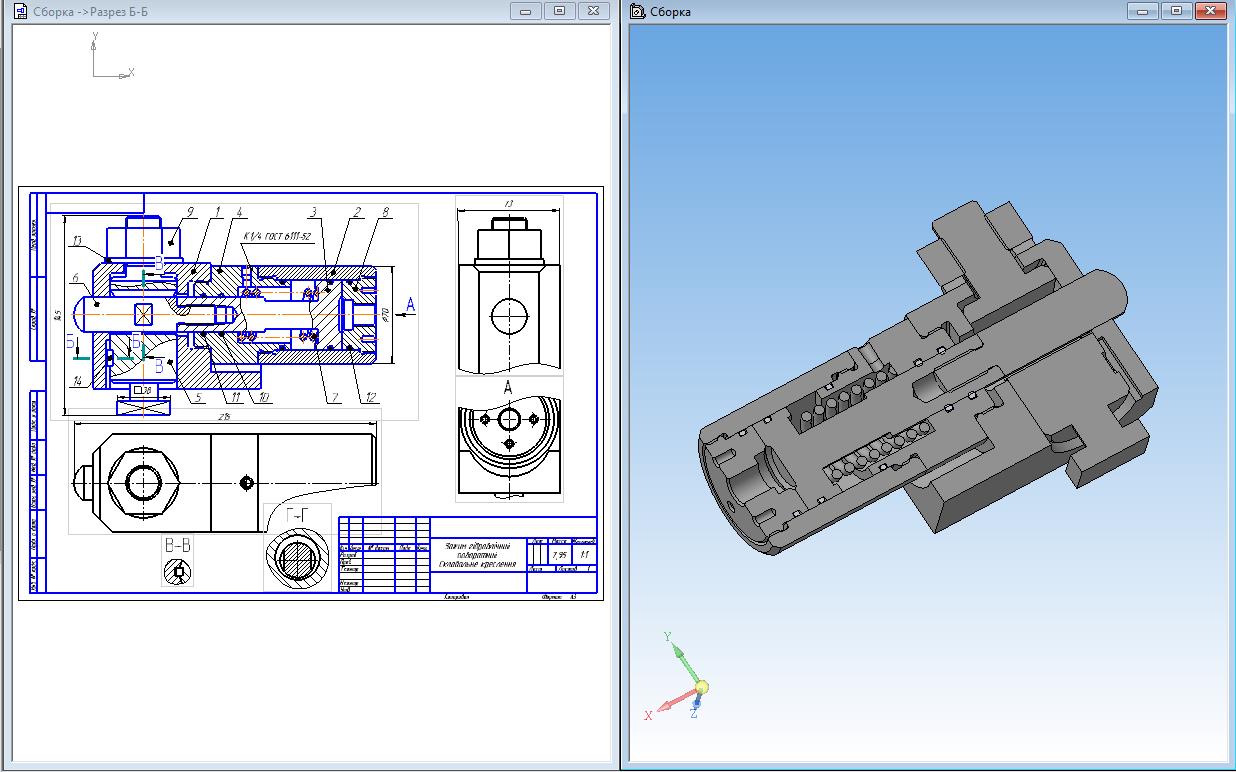

На чертеже изображена сборка зажима гидравлического поворотного в 3D из альбома Боголюбова МЧ00.10.00.00 СБ. Зажим гидравлический поворотный предназначен для перемещения, обрабатываемой на металорежущих станках, детали до упорной базы.

Состав: Сборочный чертеж, деталировка, 3D-модели всех деталей, 3D-сборка, спецификация Язык документа

Софт: КОМПАС-3D 15.1

Сайт: www

Файлы:
Сборка.cdw
Палець.cdw
Гайка.m3d
Цилиндр.m3d
Кришка 2.cdw
Штир.cdw
Штир.m3d
Сборка.a3d
Корпус.m3d
Гайка.cdw
Кришка 2.m3d
Цилиндр.cdw
Корпус.cdw
Палець.m3d
Кришка.m3d
Спецификация.spw
Кришка.cdw
Поршень.m3d
Поршень.cdw
Пружина.m3d
Пружина.cdw
