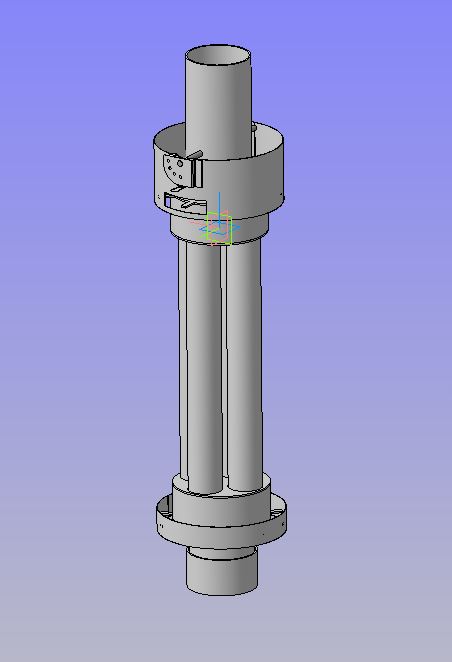

3Д модель дымохода деталировка

Дымоход с заслонкой для печи, камина, буржуйки.
Для дома, дачи, гаража и т.д.
Габариты: ~ 1000х250мм
Материалы: Сталь листовая:
- Лист 1,0 ГОСТ 19904-90/08Х18Н10-М2а ГОСТ 5582-75
- Лист 1,5 ГОСТ 19904-90/08Х18Н10-М2а ГОСТ 5582-75
- Лист 3,0 ГОСТ 19904-90/08Х18Н10-М2а ГОСТ 5582-75
Трубы: Ø60х3мм
Ø114х3мм
Детали спроектированы "элементами листового тела"
В отдельной папке присутствуют развертки для листовых тел.

3D Модели дымоход камин печь труба

Автор

Сергей Ковалевич

Дата

06.01.2026

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
