Котел КВ-ГМ-20-150
Технические характеристики:
Теплопроизводительность до 20.00 Гкал/ч
Расчетное давление до 25.00 кгс/см³
Рабочее давление до 10.30 кгс/см³
Температура воды на входе 70.00 °C
Температура воды на выходе 150.00 °C
Расход воды через котел до 247.00 т/ч
Гидравлическое сопротивление котла 2.50 кгс/см³
Длина 7300.00 мм
Ширина 3200.00 мм
Высота 9700.00 мм
Масса металла котла 26.20 т
Горелка: РГМГ-20 1.00 даПА
- Главная -
- Чертежи -
- Инженерные системы -
- Чертеж котла КВ-ГМ-20-150

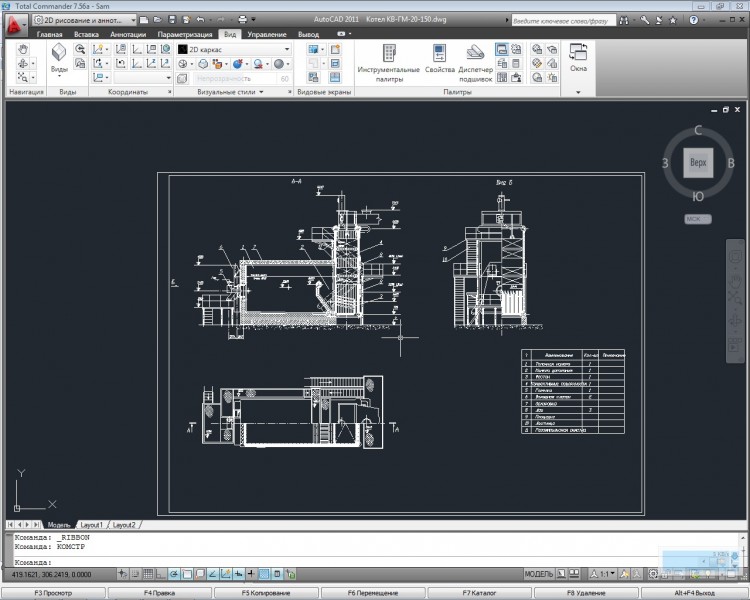

Чертеж котла КВ-ГМ-20-150
