Дипломный проект котельной. Котел КСВа 2,5 ВК-32

Проект состоит из разделов:
Наружное газоснабжение
Внутреннее газоснабжение
Вентиляция котельной
Автоматика
Гражданская защита
Экономика(локальные сметы)
Строительно-монтажные работы

Аннотация.

Котельная состоит из двух помещений, соединенных между собой открытым проемом. В одном помещении (основном) находятся газоиспользующие агрегаты, в другом (вспомогательном) расположены: ГРУ и сборная приточная установка, а также предусматривается установка основного тепломеханического оборудования котельной.
Газ в котельную поступает от наружного газопровода среднего давления. В качестве узла регулирования предусмотрена ГРУ, в которой газ понижается до более низкого среднего давления и поступает в узел учета расхода газа и далее по ответвлениям к газоиспользующим агрегатам.

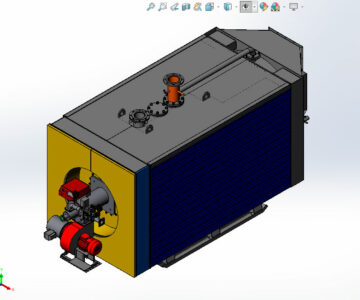

В котельной к установке приняты 3 водогрейных котла КСВа-2,5 «ВК-32» с блочными горелками ГГС-Б 3,5. 2 котла работают постоянно при максимальной нагрузке зимой, а третий является резервным. Котлы имеют КПД = 89%.
Продукты сгорания отводятся через дымовую трубу, расположенную с северной стороны котельной.
В котельной предусмотрена механическая приточная и вытяжная вентиляция, обеспечивающая 3-х кратный воздухообмен, без учета воздуха необходимого для горения. Вытяжные вентиляторы подобраны с запасом по мощности. В случае аварии в котельной они переключаются на высокую скорость и удаляют воздух в 10-ти кратном объеме.
Резервирование топлива проектом не предусмотрено, т.к. котельная не относится к первой категории.
Материалы газопроводов приняты:
для внутреннего газоснабжения - электросварные прямошовные по ГОСТ 10705—80 (группа В);
для наружного газоснабжения – полиэтиленовые.
Предусмотрена автоматизация котельной. Котельная работает без постоянного

1. Характеристика объекта
Котельная. расположена в Волосовском районе Ленинградской области и снабжает теплом детский дом-интернат.
Размеры котельной в плане:
ширина – 9,1 м
длина – 20 м
высота вспомогательного помещения – 3 м
высота основного помещения – 4,5 м
Давление газа в магистральном газопроводе – 0,3 МПа
Температура внутреннего воздуха в помещении котельной - 5ºС (холодный период).
Топливо – природный газ

Режимы теплопотребления:
Ед. изм. Режимы потребления
Зимний Переходный Летний
Тепловая мощность Гкал/ч 4,15 2,6 1,3
МВт 4,8 3,02 1,54

Проектом предусмотреть:
- определение часовой потребности природного газа котельной.
- прокладка наружного газопровода
- прокладка внутренних газопроводов
- подбор высокоэффективного газового оборудования;
- подбор узла учёта расхода газа и ГРУ;
- использование вторичных энергоресурсов;
- изыскание способов снижения вредных выбросов в атмосферу, не превышающих нормы ПДК;
