Переключатель OptiSwitch 4G10-66-U-R014 КЭАЗ

0
0
19
0
0
30

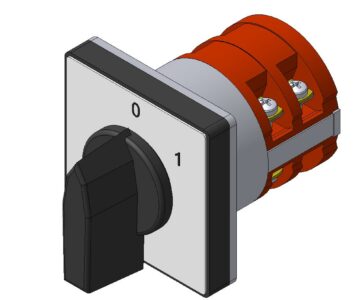

3D модель Открытый 6-полюсный кулачковый переключатель на 10 А с трёхпозиционной рукояткой

Кулачковый переключатель предназначен для ручного управления электрическими цепями. Он используется для коммутации (включения/отключения) цепей переменного тока, особенно в промышленных и распределительных установках. Часто применяются в системах управления электродвигателями, преобразователями, в распределительных щитах, а также в качестве галетных переключателей в лабораторных установках.

Электротехнические параметры:
Количество полюсов: 6
Позволяет коммутировать до шести независимых цепей одновременно.

Номинальный ток (In): 10 А
Это ток, который переключатель способен проводить при нормальной эксплуатации.

Номинальное рабочее напряжение (Ue):

690 В (AC): Максимальное напряжение, при котором устройство работает в стандартных условиях.

230 В (AC): Также поддерживает работу при низшем сетевом напряжении.

Условный тепловой ток (Ith): 16 А
Определяет допустимую тепловую нагрузку при длительном использовании на открытом воздухе (без кожуха).

Номинальный рабочий ток (Ie) для категории АС-21А: 10 А
Подходит для коммутации неиндуктивных и слабоиндуктивных нагрузок (нагреватели, резисторы и т.п.).

Коммутационная мощность (3-фазная сеть): 5,5 кВт
Максимальная мощность, которую переключатель может безопасно включать/выключать в трёхфазной системе.


Сообщить о проблеме
Автор
user-avatar Андрей
Дата
09.07.2025
Язык
Русский
Состав
3D сборка без истории построения
Софт
STEP
Содержимое архива
  • Переключатель OptiSwitch 4G10-66-U-R014 КЭАЗ
    • Панель передняя 1_00.m3d
    • OptiSwitch 4G10-66-U-R14.m3d
    • Камера арретировочная 1.m3d
    • OptiSwitch 4G10- -U ( 3 пакета).a3d
    • РЕ19-44(45-46)-31160.m3d
    • ТТЭ-А от 5 до 300-5А.m3d
    • OptiSwitch 4G10- -U ( 3 пакета).STEP
    • OptiSwitch 4G10- -U ( 3 пакета).m3d
    • Рукоятка 1.m3d
    • Крышка контактной камеры_ 1.m3d
    • OptiSwitch 4G10- -U ( 3 пакета).jpg
    • Крышка арретировочной камеры_ 1.m3d
    • Камера контактная 1_00.m3d
