3D модель разъединитель РЛНДз

0
0
8
0
0
100

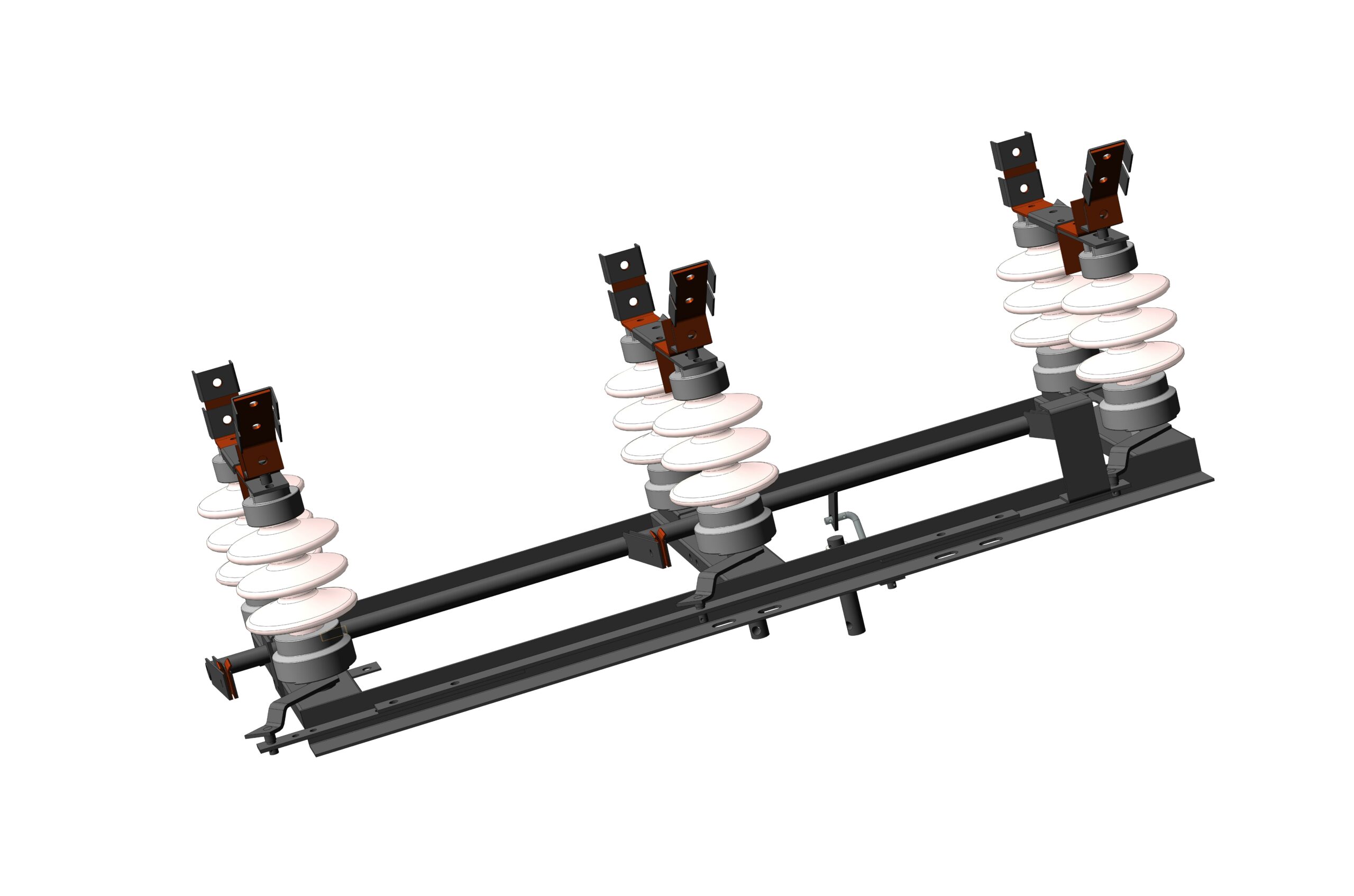

В архиве представлена 3D-модель линейного высоковольтного разъединителя серии РЛНДЗ, рассчитанного на номинальное напряжение в диапазоне от 6 до 10 киловольт. Данное электротехническое устройство предназначено для коммутации обесточенных участков электрической цепи, обеспечивая безопасное отключение и включение соответствующих сегментов энергосистемы.

Конструктивные особенности:
Разъединители базовой комплектации производятся в трёхполюсном исполнении. Бывают модификации и с двумя полюсами. Характерной особенностью конструкции является то, что основные ножи разъединителей РЛНД и РЛНДЗ осуществляют размыкание исключительно в горизонтальной плоскости.


Сообщить о проблеме
Дата
02.07.2025
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 16.1 Как открыть?
Содержимое архива
  • РЛНДз.a3d
  • Крепление вала заземления.m3d
  • Чашка изолятора.m3d
  • Тяга изолятра.m3d
  • Тяга вала заземов круглая_1.m3d
  • Втулка пальца 32.m3d
  • Заземление1.m3d
  • Пружина контактов вала заземления.m3d
  • Держатель наконечника.m3d
  • Палец тяги центральный.m3d
  • Площадка центральная.a3d
  • втулка трубы 3 4.m3d
  • Заземление.m3d
  • Боковина левая.m3d
  • Поперечина.m3d
  • Тяга вала заземов круглая.SLDPRT
  • Боковина правая.m3d
  • Площадка контактной группы.a3d
  • Деталь6.m3d
  • тяга вала заземов.m3d
  • Блокировка.m3d
  • Кронштейн вала привода вала заземов.m3d
  • Поворотный палец короткий.m3d
  • Деталь9.m3d
  • площадка конт группы.m3d
  • Ограничитель.m3d
  • Уголок.m3d
  • Подставка втулка.m3d
  • Заземнож правый.a3d
  • Подставка под изолятор.m3d
  • Изолятор 4С 80 .a3d
  • Площадка.m3d
  • Рама.a3d
  • Площадка боковая.a3d
  • уголок тяги вала заземов.m3d
  • Вал заземножей.a3d
  • Верхняя часть изолятора.m3d
  • Вал заземления.m3d
  • Заземнож левый.a3d
  • втулка трубы 25.m3d
  • Деталь4.m3d
  • Заземнож.m3d
  • Поворотный палец длинный.m3d
  • Палец тяги.m3d
  • вал привода вала заземов.m3d
  • Деталь1.m3d
  • Пружина контакта РЛНД.m3d
  • Тяга длинная.m3d
  • Вал првода вала заземов.a3d
  • Блокировка заземножей.m3d
  • Тяга вала заземов круглая.m3d
  • Контакт заземножа.m3d
  • Тяга вала заземов круглая_2.m3d
  • Основание изолятора.m3d
