Автоторговый комплекс из легких конструкций электроснабжение

Проект электроснабжения помещения под автомойку в г.Москва
В проекте

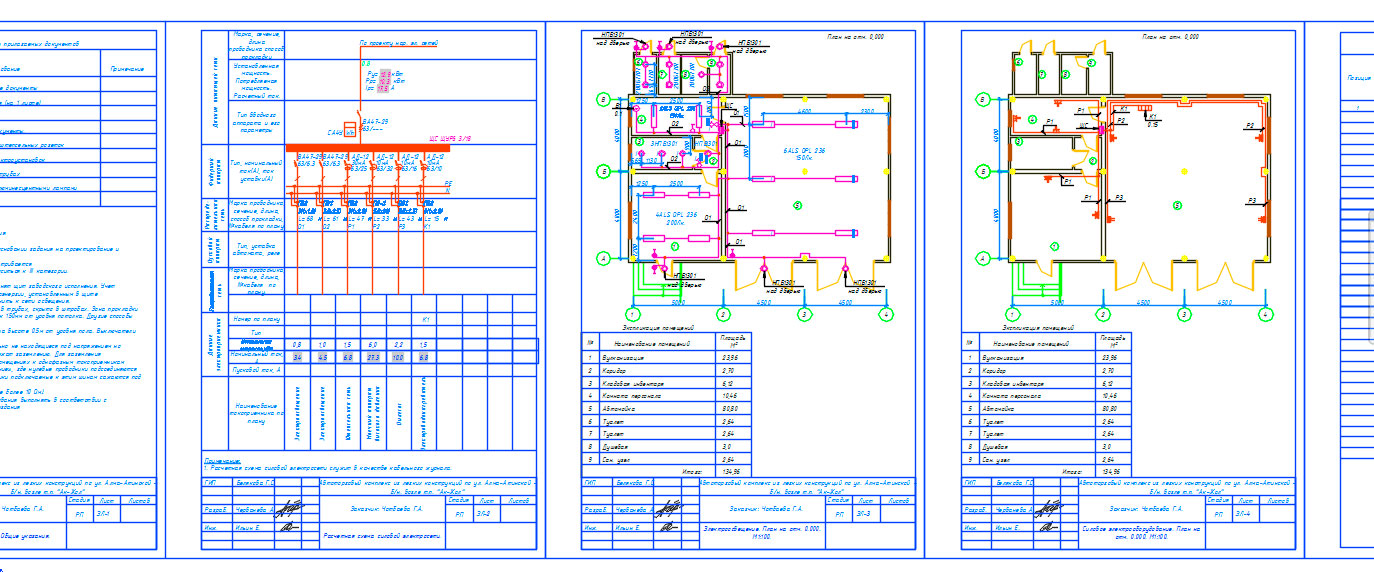

Однолинейная схема
План расположения электрооборудования

Общие указания
Электротехническая часть проекта разработана на основании задания на проектирование и рабочей документации смежных разделов проекта.
Внешнее электроснабжение данным проектом не рассматривается
По степени надежности электроснабжения объект относиться к III категории.
Расчет нагрузок производился по ВСН 59-88.
В качестве вводно распределительного устройства принят щит заводского исполнения. Учет электроэнергии осуществляется счетчиком активной электроэнергии, установленным в щите
Вытяжные вентиляторы, указанные в части ОВ, подключить к сети освещения.
Вся электропроводка выполняется проводом марки ПВ2 в трубах, скрыто в штробах. Зона прокладки сетей электропроводки и установки разветвительных коробок 150мм от уровня потолка. Другие способы прокладки указаны на чертежах и расчетных схемах.
Штепсельные розетки в помещениях устанавливаются на высоте 0.5м от уровня пола. Выключатели
устанавливаются на высоте 1м от уровня пола.
Все металлические части электрооборудования нормально не находящиеся под напряжением но могущие оказаться под таковым в аварийных режимах, подлежат заземлению. Для заземления используются отдельные жилы распределительных сетей. В помещениях к однофазным токоприемникам предусматриваются 3х проводные линии «фаза-ноль-заземление», где нулевые проводники подсоединяются
к N шине, а заземляющие проводники к РЕ шине. Все проводники подключаемые к этим шинам сажаются под отдельный болт начиная от ЩС.
Контур повторного заземления предусмотреть в части ЭС. (не более 10 Ом).
Работы по монтажу электропроводок и электрооборудования выполнять в соответствии с действующими Нормами и Правилами, в том числе ПУЭ 7-го издания и тд.

Состав: ВО,ЭМ Язык документа

Софт: AutoCAD Electrical 2012

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Автоторговый комплекс из легких конструкций электроснабжение

2РАБОЧКА_recover2004.dwg
