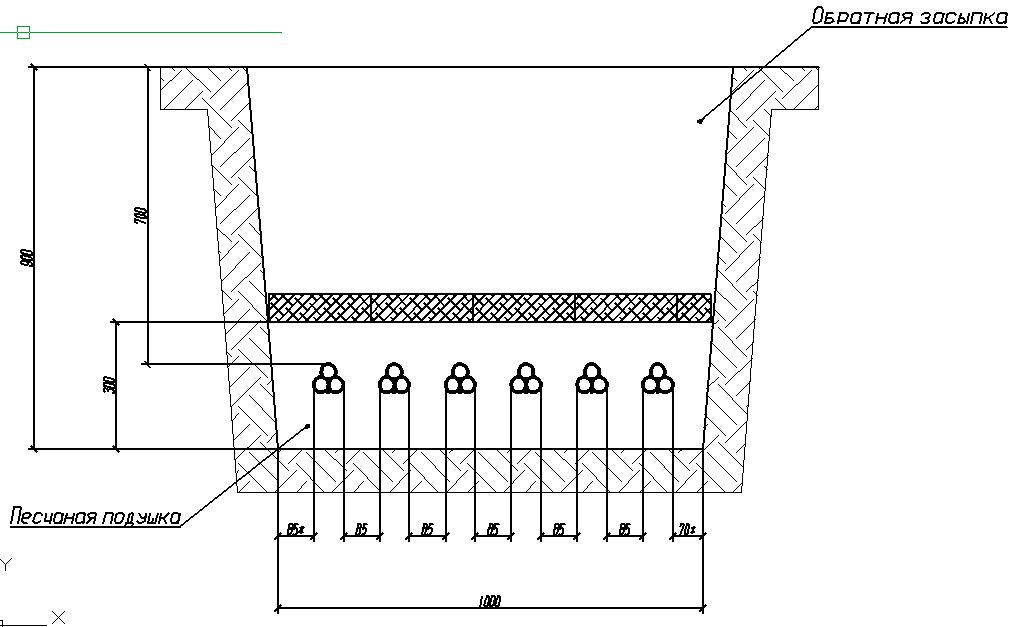

Динамический блок кабельной траншеи

Настраиваемый для большинства случаев блок кабельной траншеи.
Возможности блока:
1. Настройка основной геометрии траншеи (Глубина, ширина, толщина песчаной подушки)
2. Выбор типа механической защиты КЛ (лента, ПЗК, кирпич, ж/б плита). Изменение ее геометрических параметров и места положения.
3. Выбор количества кабельных линий, прокладываемых в траншеи;
4. Групповая и/или индивидуальная настройка:
- Исполнения кабельных линий (1х, 3х(плоскость), 3х(треугольник), 4х, 5х);
- Диаметра кабельных линий;
- Защитной трубы кабельных линий;
- Межосевого расстояния между кабельными линиями
- Выравнивание всех КЛ по нижнему краю (очень удобно если КЛ разного диаметра и/или исполнения в одной траншеи)
- Выравнивание всех КЛ по верхнему краю;
- Изменение глубины прокладки КЛ (пропорционально индивидуальной настройке)
- Индивидуальная настройка места положения КЛ в траншеи.
5. Установка разделительных перегородок между взаиморезервируемыми кабельными линиями, её перемещение
6. Регулировка положения всех размеров.
7. Все размеры между элементами траншеи и кабельных линий- динамические изменяются вслед за геометрией.
8. Где возможно и/или рационально, при изменении геометрии сохраняется симметричность элементов для обеспечения визуальной целостности динамического блока.
9. Все ручки управления закомментированы (для получения подсказки наведите на них курсор)

Общие сведенья:
Блок выполнен в реальном масштабе (1:1).
В блоке свои собственные стили (Стиль текста, размеров, мультивыносок) – для корректировки под ваши стандарты достаточно изменить их
Цвет всех элементов блока – «По слою»
Элементы блока для настройки визуализации выполнены на разных слоях.
Толщина элементов КЛ (Кл, трубы и т.д ) выполнена – «По блоку» остальных элементов – «По слою»
!!!!!!Важно!!!!!!:
1. После вставки или сброса блока визуально съезжают размеры (лечится простым однократным повтором последнего действия (повторный выбор количества КЛ, повторный выбор межосевого расстояния, повторный выбор исполнения КЛ, повторное назначение диаметра и т.п.) что бы понять лучше попробуйте.
2. Блок изобилует параметрами и реакторами, в виду чего при индивидуальной настройке элементов траншеи заметно притормаживает, но жить можно)))
3. Конфликтов в файлах не встречал (фатальных ошибок при манипулировании не вызывает, но перед вставкой, копированием рекомендую сохранить чертеж от греха подальше)
