двухтрансформаторная подстанция 2БКТПБ-630/10/0,4

трансформаторная подстанция с двумя трансформаторами на 630кВА 10/0,4кВ блочная, электрическая часть и разрезы БКТП

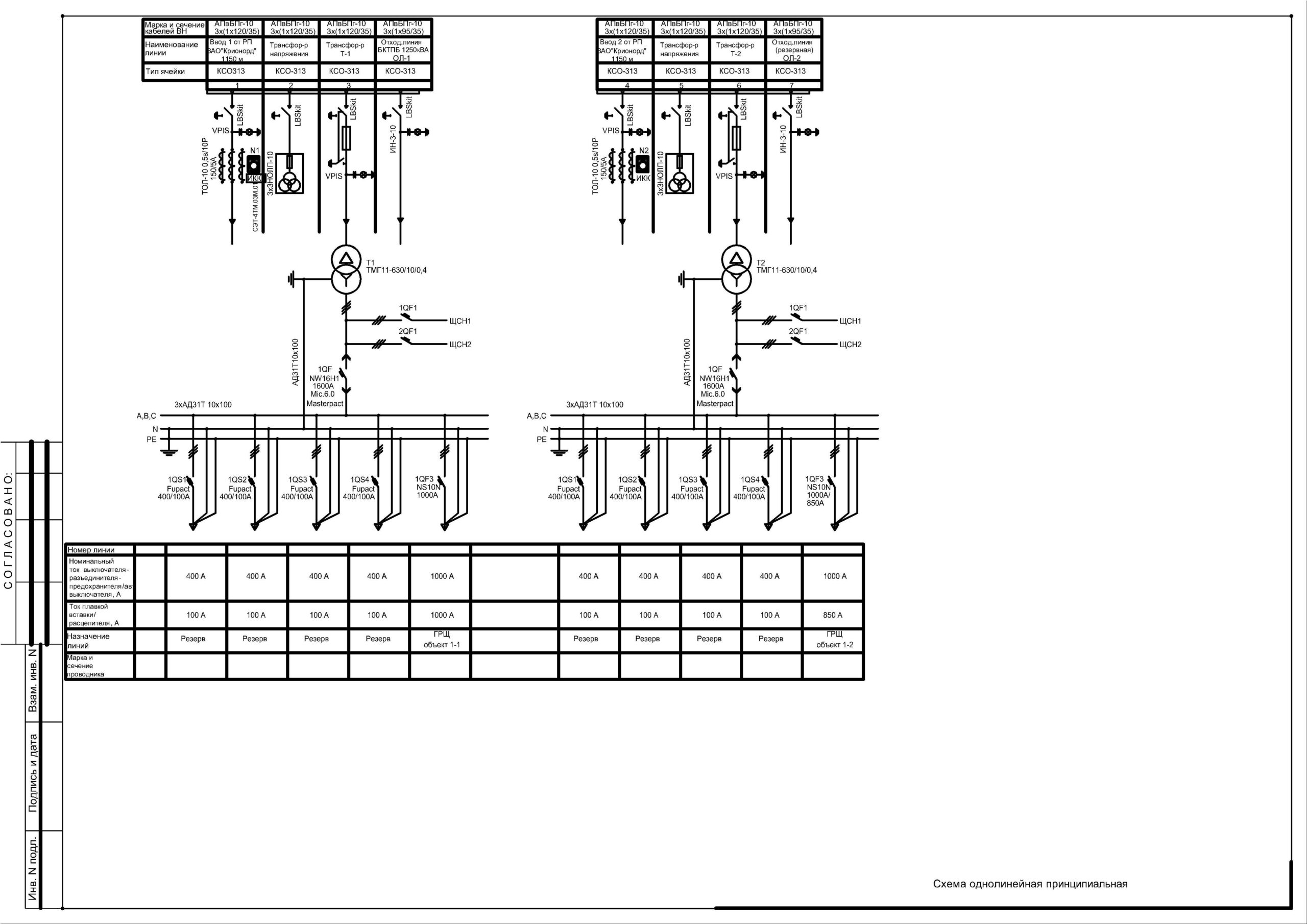

Состав: Схема однолинейная принципиальная, Компоновка оборудования, План раскладки кабелей, Защитное заземление, Разрезы БКТП, Язык документа

Софт: AutoCAD 2010

Каталог / Инженерные системы / Электроснабжение и освещение / двухтрансформаторная подстанция 2БКТПБ-630/10/0,4

Просмотр файлов
ГТР012012-1-ЭС- 2-9.dwg
