Щиты с монтажной панелью используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- Электрический шкаф ШМП 900х500х220

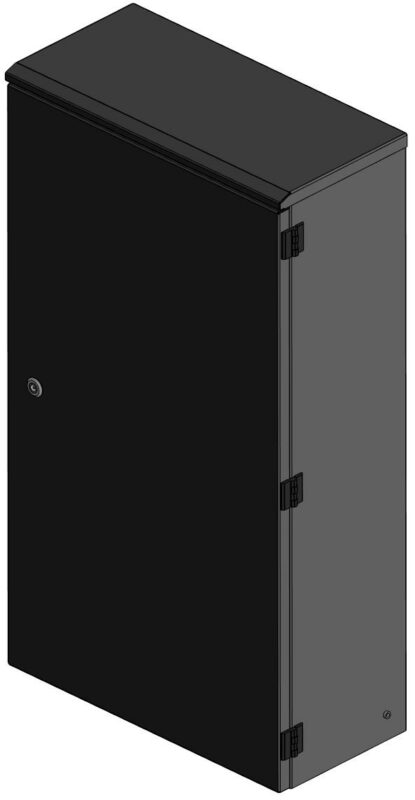

Электрический шкаф ШМП 900х500х220
0
0
30
0
0
200
3D Модели
Климатическое исполнение:У1
Материал корпуса:Сталь
Номер цвета RAL:7035
Номинальный ток:630 А
Степень защиты - IP:IP54
технические характеристики
Сообщить о проблеме
Автор
Мухаммадали
Мирзаев
Дата
17.02.2025
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 21,22
Как открыть?
Содержимое архива
-
EST.073.000 - Шкаф 900х500х220 СБ.a3d
-
EST.073.000.01 МД - Монтажная панель.m3d
-
EST.073.000.02 МД - Дверца.m3d
-
EST.073.001 ЭСБ - Корпус СБ.a3d
-
EST.073.001.01 МД - Корпус.m3d
-
EST.073.002 ЭСБ - Каркас СБ.a3d
-
EST.073.002.01 МД - Швеллер.m3d
-
EST.073.002.02 МД - Крышка.m3d
-
EST.073.002.03 МД - Дно.m3d
-
EST.073.003 ЭСБ - Дверь СБ.a3d
-
EST.073.003.001 МД - Швеллер.m3d
-
Бабышка.m3d
-
Палец.m3d
-
Половинка.m3d
-
Сборка Замок.a3d
-
Шарнир навесной 40х40.a3d
