Электроизоляционная подставка

Подставка электроизоляционная нескольких типоразмеров применяется при монтаже электрооборудования для предотвращения возможности получения удара током монтажника и обслуживающего персонала.

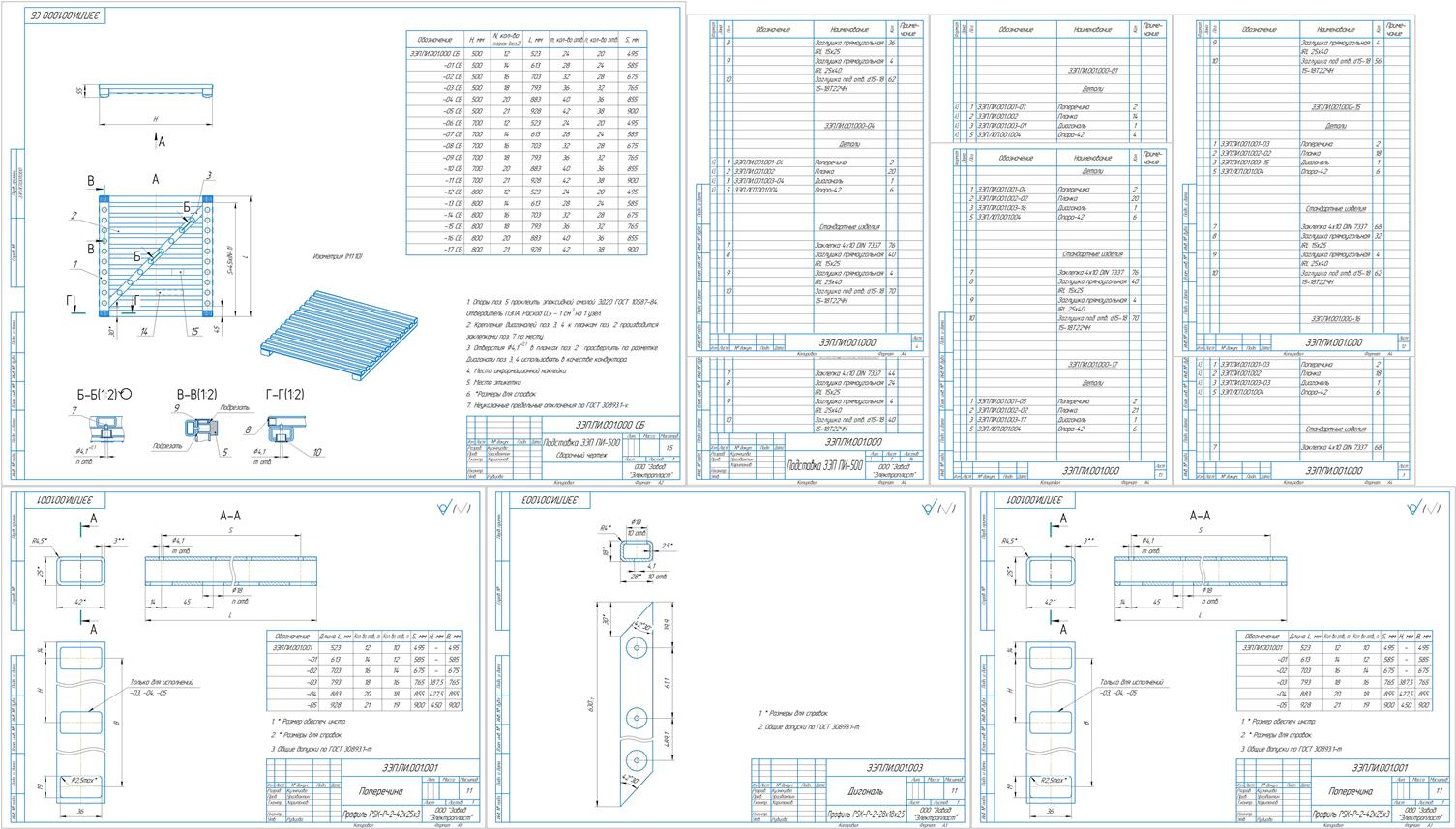

Состав: Сборочный чертеж, групповая спецификация, деталировка

Софт: КОМПАС-3D V15

Файлы:

ЗЭП ПИ-610x500/

ЗЭП ПИ-610x500/Дигональ_ЗЭП.ПИ.001.003-01.cdw

ЗЭП ПИ-800x1800/

ЗЭП ПИ-800x1800/Дигональ_ЗЭП.ПИ.002.003-09.cdw

ЗЭП ПИ-800x1000/

ЗЭП ПИ-800x1000/Дигональ_ЗЭП.ПИ.002.003-03.cdw

ЗЭП ПИ-930x1500/

ЗЭП ПИ-930x1500/Дигональ_ЗЭП.ПИ.003.003-05.cdw

ЗЭП ПИ-610x1200/

ЗЭП ПИ-610x1200/Дигональ_ЗЭП.ПИ.002.003-07.cdw

ЗЭП ПИ-700x700/

ЗЭП ПИ-700x700/Дигональ_ЗЭП.ПИ.001.003-08.cdw

ЗЭП ПИ-880x700/

ЗЭП ПИ-880x700/Дигональ_ЗЭП.ПИ.001.003-10.cdw

ЗЭП ПИ-610x700/

ЗЭП ПИ-610x700/Дигональ_ЗЭП.ПИ.001.003-06.cdw

ЗЭП ПИ-610x1500/

ЗЭП ПИ-610x1500/Дигональ_ЗЭП.ПИ.003.003-01.cdw

ЗЭП ПИ-610x1800/

ЗЭП ПИ-610x1800/Дигональ_ЗЭП.ПИ.003.003-07.cdw

ЗЭП ПИ-700x500/

ЗЭП ПИ-700x500/Дигональ_ЗЭП.ПИ.001.003-02.cdw

ЗЭП ПИ-520x800/

ЗЭП ПИ-520x800/Дигональ_ЗЭП.ПИ.001.003-12.cdw

ЗЭП ПИ-800x1500/

ЗЭП ПИ-800x1500/Дигональ_ЗЭП.ПИ.003.003-03.cdw

ЗЭП ПИ-880x1000/

ЗЭП ПИ-880x1000/Дигональ_ЗЭП.ПИ.002.003-04.cdw

ЗЭП ПИ-610x800/

ЗЭП ПИ-610x800/Дигональ_ЗЭП.ПИ.001.003-13.cdw

ЗЭП ПИ-880x1800/

ЗЭП ПИ-880x1800/Дигональ_ЗЭП.ПИ.003.003-10.cdw

ЗЭП ПИ-520x1800/

ЗЭП ПИ-520x1800/Дигональ_ЗЭП.ПИ.003.003-06.cdw

ЗЭП ПИ-520x1500/

ЗЭП ПИ-520x1500/Дигональ_ЗЭП.ПИ.003.003.cdw

ЗЭП ПИ-800x700/

ЗЭП ПИ-800x700/Дигональ_ЗЭП.ПИ.001.003-09.cdw

ЗЭП ПИ-930x700/

ЗЭП ПИ-930x700/Дигональ_ЗЭП.ПИ.001.003-10.cdw

ЗЭП ПИ-520x1000/

ЗЭП ПИ-520x1000/Дигональ_ЗЭП.ПИ.002.003.cdw

ЗЭП ПИ-880x1200/

ЗЭП ПИ-880x1200/Дигональ_ЗЭП.ПИ.002.003-10.cdw

ЗЭП ПИ-880x500/

ЗЭП ПИ-880x500/Дигональ_ЗЭП.ПИ.001.003-04.cdw

ЗЭП ПИ-800x500/

ЗЭП ПИ-800x500/Дигональ_ЗЭП.ПИ.001.003-03.cdw

ЗЭП ПИ-610x1000/

ЗЭП ПИ-610x1000/Дигональ_ЗЭП.ПИ.002.003-01.cdw

ЗЭП ПИ-930x1200/

ЗЭП ПИ-930x1200/Дигональ_ЗЭП.ПИ.002.003-11.cdw

ЗЭП ПИ-880x1500/

ЗЭП ПИ-880x1500/Дигональ_ЗЭП.ПИ.003.003-04.cdw

ЗЭП ПИ-700x1200/

ЗЭП ПИ-700x1200/Дигональ_ЗЭП.ПИ.002.003-08.cdw

ЗЭП ПИ-930x1800 базовый/

ЗЭП ПИ-930x1800 базовый/Дигональ_ЗЭП.ПИ.003.003-11.cdw

ЗЭП ПИ-930x1800 базовый/Спецификация Подставка ЗЭП ПИ _ ЗЭП.ПИ.003.000 СП.spw

ЗЭП ПИ-930x1800 базовый/Планка_ЗЭП.ПИ.003.002.cdw

ЗЭП ПИ-930x1800 базовый/Подставка ЗЭП ПИ Сборочный чертеж _ ЗЭП.ПИ.003.000 СБ.cdw

ЗЭП ПИ-700x1000 базовый/

ЗЭП ПИ-700x1000 базовый/Планка_ЗЭП.ПИ.002.002.cdw

ЗЭП ПИ-700x1000 базовый/Подставка ЗЭП ПИ Сборочный чертеж _ ЗЭП.ПИ.002.000 СБ.cdw

ЗЭП ПИ-700x1000 базовый/Дигональ_ЗЭП.ПИ.002.003-02.cdw

ЗЭП ПИ-700x1000 базовый/Спецификация Подставка ЗЭП ПИ _ ЗЭП.ПИ.002.000 СП.spw

ЗЭП ПИ-800x800/

ЗЭП ПИ-800x800/Дигональ_ЗЭП.ПИ.001.003-15.cdw

ЗЭП ПИ-700x1500/

ЗЭП ПИ-700x1500/Дигональ_ЗЭП.ПИ.003.003-02.cdw

ЗЭП ПИ-800x1200/

ЗЭП ПИ-800x1200/Дигональ_ЗЭП.ПИ.002.003-09.cdw

ЗЭП ПИ-880x800/

ЗЭП ПИ-880x800/Дигональ_ЗЭП.ПИ.001.003-16.cdw

ЗЭП ПИ-520x700/

ЗЭП ПИ-520x700/Дигональ_ЗЭП.ПИ.001.003-06.cdw

ЗЭП ПИ-700x1800/

ЗЭП ПИ-700x1800/Дигональ_ЗЭП.ПИ.003.003-08.cdw

ЗЭП ПИ-930x500/

ЗЭП ПИ-930x500/Дигональ_ЗЭП.ПИ.001.003-04.cdw

ЗЭП ПИ-930x800/

ЗЭП ПИ-930x800/Дигональ_ЗЭП.ПИ.001.003-17.cdw

ЗЭП ПИ-520x1200/

ЗЭП ПИ-520x1200/Дигональ_ЗЭП.ПИ.002.003-06.cdw

ЗЭП ПИ-700x800/

ЗЭП ПИ-700x800/Дигональ_ЗЭП.ПИ.001.003-14.cdw

ЗЭП ПИ-520x500 базовый/

ЗЭП ПИ-520x500 базовый/Дигональ_ЗЭП.ПИ.001.003.cdw

ЗЭП ПИ-520x500 базовый/Планка_ЗЭП.ПИ.001.002.cdw

ЗЭП ПИ-520x500 базовый/Спецификация Подставка ЗЭП ПИ _ ЗЭП.ПИ.001.000 СП.spw

ЗЭП ПИ-520x500 базовый/Подставка ЗЭП ПИ Сборочный чертеж _ ЗЭП.ПИ.001.000 СБ.cdw

ЗЭП ПИ-520x500 базовый/Поперечина_ЗЭП.ПИ.001.001.cdw
