Электронный блок выключения света с временной задержкой

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ГОРОДА МОСКВЫ
«КОЛЛЕДЖ СВЯЗИ № 54»
Дипломный проект по специальности «Электронные приборы и устройства»
На тему: «Выполнение сборки, монтажа и настройки электронного блока выключения света с временной задержкой»
Москва 2016

В дипломном проекте в качестве объекта проектирования и исследования выступает блок выключения света с временной задержкой. На основании сравнения его с аналогичными устройствами были определены его основные особенности.
Основные преимущества устройства – простота, невысокая стоимость и полезность для конечного потребителя.

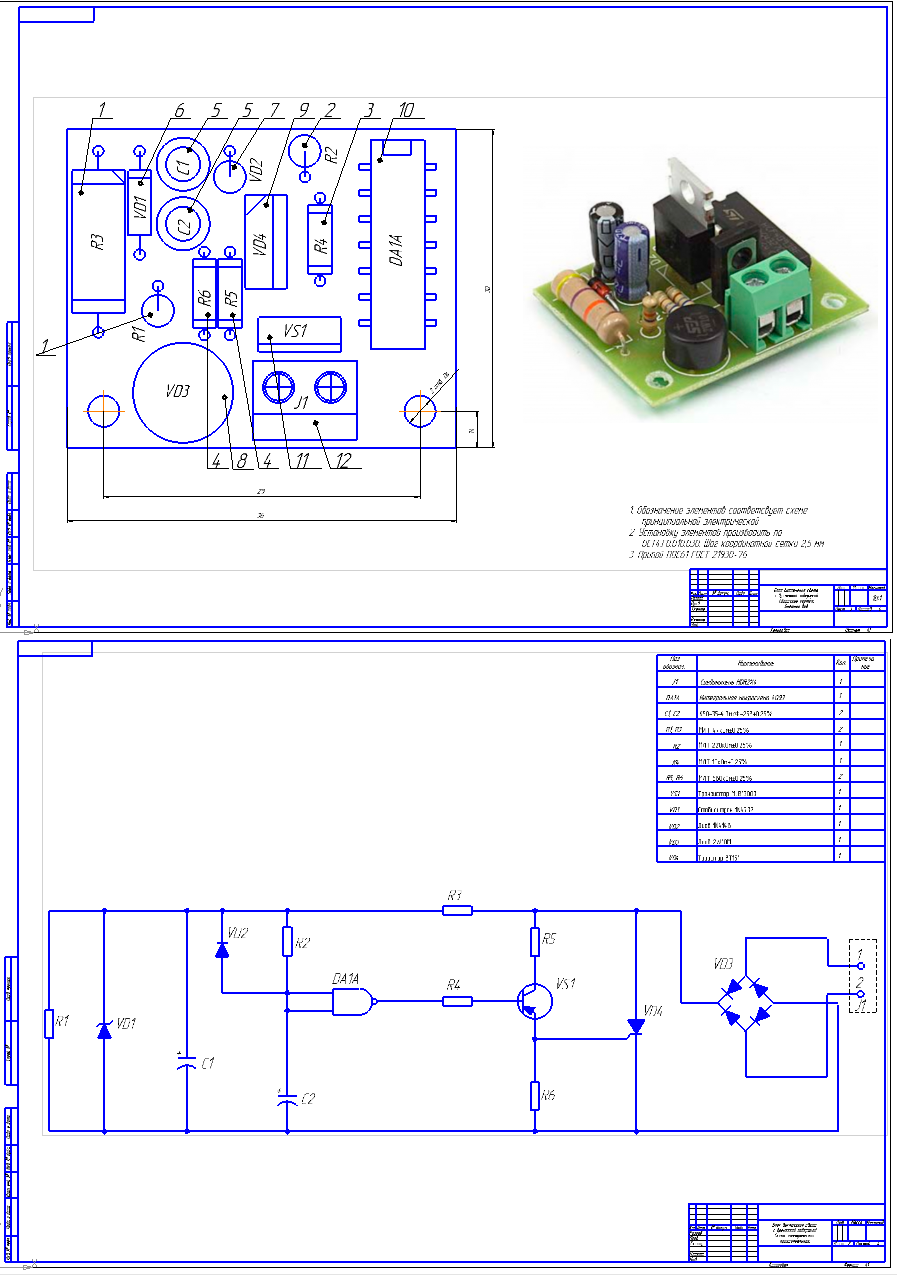

Была спроектирована принципиальная схема электронного блока с обоснованием входящих в неё компонентов, затем по данной схеме был осуществлён сборочный чертёж печатной платы с представлением внешнего вида готовой продукции. Данные представлены в графической части дипломного проекта на соответствующих чертежах А1.

Исходные данные
Напряжение питания 220 В
Температура эксплуатации 20-25С
Потребляемый ток До 100 мА

- в данном устройстве отсутствует возможность регулирования временной задержки для отключения освещения;
- в схеме устройства отсутствуют электромеханические реле для коммутации цепи освещения;
- отсутствует связь с датчиками движения, датчиками открытия двери и прочими аналогичными датчиками;
- отсутствует звуковая сигнализация отсчета задержки времени;
- время задержки задается ждущим мультивибратором на интегральной микросхеме.
Отсутствие данных элементов несколько упрощает функциональные возможности устройства, однако одновременно и удешевляет его.
Основные преимущества устройства – простота, невысокая стоимость и полезность для конечного потребителя.

Состав: Блок выключения света с временной задержкой. Схема структурная, Схема электрическая принципиальная, Сборочный чертёж, Экономические выводы, ПЗ, Спецификация Язык документа

Софт: КОМПАС-3D 10

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электронный блок выключения света с временной задержкой

Блок выключения света\Графическая часть\1 Лист.cdw
Блок выключения света\Графическая часть\2 Лист.cdw
Блок выключения света\Графическая часть\3 Лист.cdw
Блок выключения света\Графическая часть\4 Лист.cdw
Блок выключения света\Графическая часть\Графика к 4 листу\diagramma.png
Блок выключения света\Графическая часть\Графика к 4 листу\Vyruchka.png
Блок выключения света\Пояснительная записка.docx
Блок выключения света\Спецификация.doc
Блок выключения света\Графическая часть\Графика к 4 листу
Блок выключения света\Графическая часть
Блок выключения света
