Электрооборудование детского сада в многоквартирном жилом доме

Электрооборудование и электроосвещение детского сада на первом этаже, многоквартирного жилого дома. Напряжение сети 380/220В с глухозаземленной нейтралью трансформатора.
В качестве вводного устройства помещений принят ящик ЯАВР3-63-2(У) с автоматическими выключателями с комбинированными расцепителями на вводе, счетчиком эл. энергии "Меркурий" классом точности 1.0 и устройством АВР, в качестве распределительного устройства принят щит ЩР8501С-0354-Н с автоматическими выключателями с комбинированными расцепителями на отходящих линиях. Высота установки щитов 1,6м до верха.
Характеристики защитных устройств отвечают требованиям п.433.2 ГОСТ 50571.5-94.
Проектом разработано рабочее освещение, освещение безопасности (эвакуационное) и розеточная сеть.
Освещенность помещений принята по СНиП 23-05-95* "Естественное и искусственное освещение". Типы светильников выбраны с учетом характеристики помещений и указаны на планах. Напряжение ламп рабочего освещения - 220В. Управление освещением производится выключателями, установленными по месту.

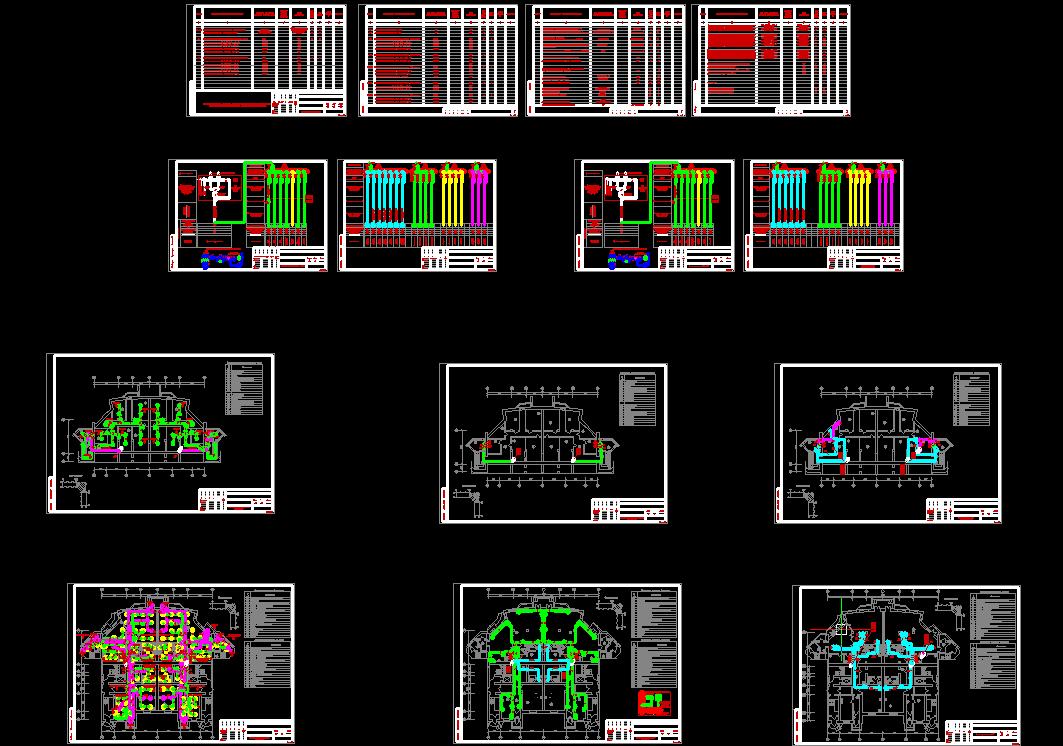

Состав: Планы, схемы, спецификации Язык документа

Софт: AutoCAD 2004

Каталог / Инженерные системы / Электроснабжение и освещение / Электрооборудование детского сада в многоквартирном жилом доме

Просмотр файлов
Электрика детсад.dwg
