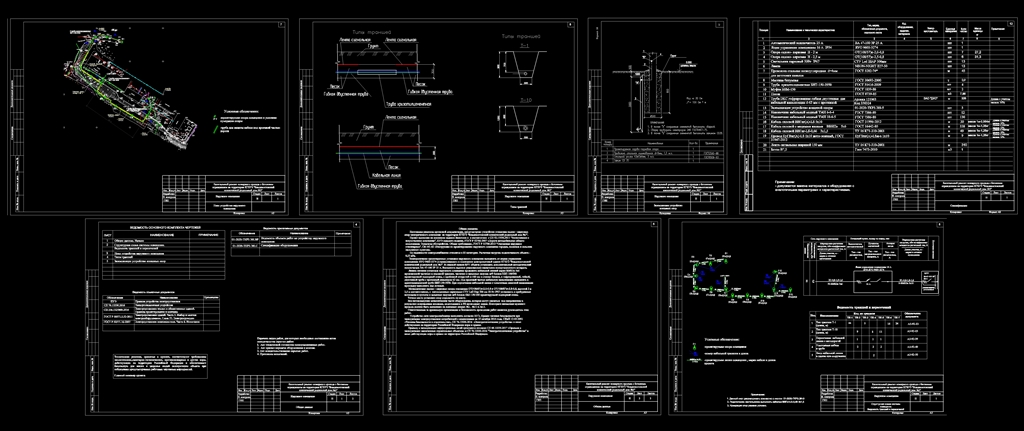

Электроосвещение подъездной авто дороги на территории роддома

Общие указания.
Настоящим разделом проектной документации, предусмотрено устройство установки садово - парковых опор электрического освещения на территории  родильный дом  .
Проект выполнен на основания задания Заказчика и в соответствии с СП 52.13330.2011 "Естественное и искусственное освещение", ПУЭ седьмого издания, ГОСТ Р 52766-2007 «Дороги автомобильные общего пользования. Элементы обустройства. Общие требования», ГОСТ Р 55706-2013 "Освещение наружное утилитарное", СН 541-82 «Инструкция по проектированию наружного освещения городов, поселков и сельских населенных пунктов».
По надежности электроснабжения относится к III категории. Расчетная нагрузка подключаемого объекта - 0,55 кВа.
Электропитание проектируемых установок наружного освещения выполнить от ящика управления освещением ЯУО 9603-3274 устанавливаемого в помещении электрощитовой здания КГБУЗ "Владивостокский клинический родильный дом №3". В силовой панели ВРУ объекта установить дополнительный автоматический выключатель ВА 47-100 3Р 25 А. Выполнить надписи указывающие назначение коммутационного аппарата.
Линию питания установок наружного освещения проложить кабельной линией марки ВБбШв 5х6 проложенной частично в земляной траншее, частично в засыпных пазухах ж/б блоков КБП 100/200 проектируемой подпорной стены, с пробивкой отверстий d-100 мм в стенках блоков, в гофрированной, гибкой, двустенной трубе с протяжкой диаметром 63 мм. Под проезжей частью кабельную канализацию выполнить в хризотилцементной трубе БНТ-150-3950. При пересечении кабельной линии с элементами ливневой канализации прокладку выполнить над лотками.
Металлические садово - парковые опоры освещения ОТ(108/57)п-2,0-0,8 и ОТ(108/57)п-2,5-0,8, высотой 2 и 2,5 м соответственно, с светильниками парковыми СТУ Led Шар 300 мм 50 Вт IP67 установить в пробуренные котлованы и пустоты в засыпных пазухах ж/б блоков КБП 100/200 проектируемой подпорной стены.
Точное место установки опор определить по месту.
Все нетоковедущие металлические части оборудования, которые могут оказаться под напряжением в результате повреждения изоляции, подсоединить к PE проводнику линии. Повторное заземление нулевого провода должно быть выполнено на концевых опорах №1, №12 и №13.
Ответственным за правильную организацию и безопасность проведения работ является руководитель этих работ.
Устройство сети электроснабжения выполнить согласно ПУЭ, Правил техники безопасности при эксплуатации электроустановок потребителей с изменениями на 19 октября 2016 года, СНиП 12-03-2001 «Техника безопасности в строительстве», СП 76.13330.2016 «Электротехнические устройства» и иных действующих на территории Российской Федерации норм и правил.
Приемку в эксплуатацию переустроенных сетей произвести согласно СП 68.13330.2017 «Приемка в эксплуатацию законченных строительных объектов» и СП 76.13330.2016 "Электротехнические устройства" и иных действующих норм и правил на территории Российской Федерации.
