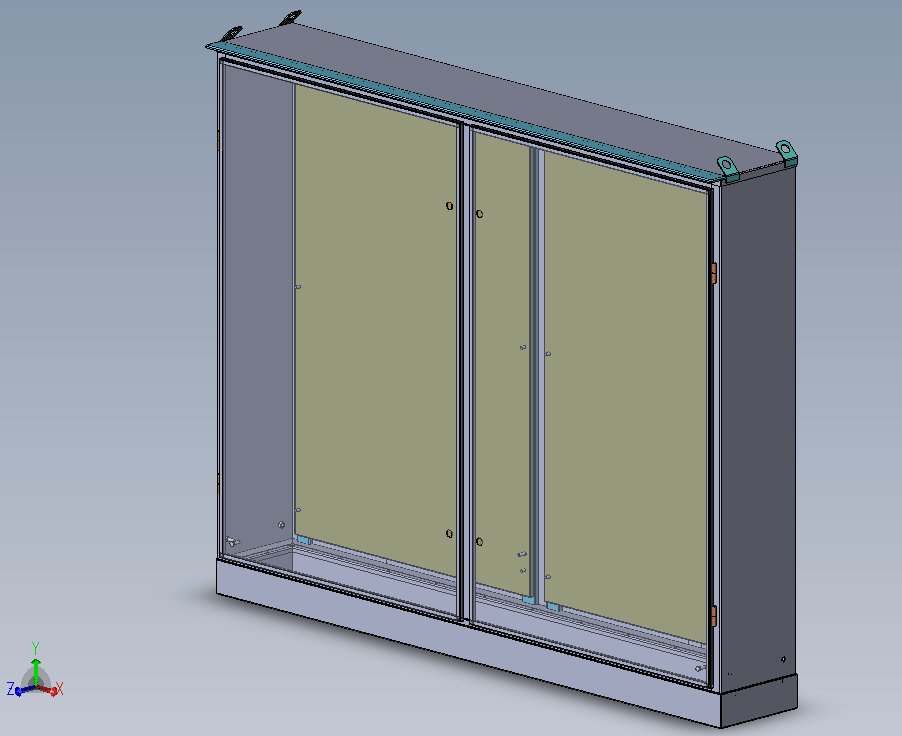

3D-модель универсального электрошкафа с двумя монтажными панелями из оцинкованой стали размерами 1500х2000х300 мм. Степень защиты шкафа-IP-54. Конструкция шкафа соотвествует требованиям ПУЭ Украины 2009 года.
- Главная -
- Чертежи -
- Инженерные системы -
- Электрошкаф с двумя монтажными панелями 1500х2000х300
Электрошкаф с двумя монтажными панелями 1500х2000х300
0
358
2338
4
0
60
Сообщить о проблеме
Автор
Ковалев Максим
Дата
26.06.2013
Язык
Русский
Состав
3D-модель
Софт
Solid Works 2012
Отзывов пока нет
Содержимое архива
-
Боковина левая.sldprt
-
Боковина правая.sldprt
-
Корпус 1500х2000х300 сборка.SLDASM
-
верх.sldprt
-
дверь.SLDPRT
-
дверь сборка 2000.SLDASM
-
задняя стенка.sldprt
-
зашивка низа поперечная.SLDPRT
-
зашивка низа узкая.sldprt
-
зашивка низа широкая.sldprt
-
каркас сборка 2000.SLDASM
-
козырек.SLDPRT
-
крышка.sldprt
-
монтажная панель.SLDPRT
-
монтажная панель сборка 2000.SLDASM
-
монтажный швеллер сборка 2000.SLDASM
-
петля 12.SLDPRT
-
пятка.SLDPRT
-
пятка центральная.SLDPRT
-
уголок верхний.sldprt
-
уголок двери_1.SLDPRT
-
уголок двери_2.SLDPRT
-
уголок нижний.sldprt
-
ухо.SLDPRT
-
центральная стойка.sldprt
-
цоколь_1.SLDPRT
-
цоколь_2.SLDPRT
-
цоколь сборка.SLDASM
-
швеллер вертикальный_1.SLDPRT
-
швеллер вертикальный_2.SLDPRT
-
швеллер горизонтальный.SLDPRT
