Электроснабжение и электрооборудование ремонтно-механического цеха №2

Филиал БНТУ "Минский Государственный Политехнический колледж"
Электротехнический факультет
Курсовая работа по учебной дисциплине: "Электроснабжение предприятий и гражданских зданий"
На тему: Электроснабжение и электрооборудование ремонтно-механического цеха №2
Минск 2017

Механический цех занимается ремонтом и изготовлением различных деталей и металлоконструкций, необходимых для основного производства. В состав цеха входят различные металлообрабатывающие станки, сварочное и грузоподъёмное оборудование, вентиляторы. Мощность электроприёмников цеха составляет от 4 до 48 кВт. Электроприёмники работают в длительном (металлообрабатывающий станки, вентиляторы) и в повторно кратковременном режимах (машины дуговой сварки, грузоподъёмное оборудование ). Электроприёмники цеха работают на переменном 3-хфазном токе. Электроприёмники цеха относятся ко второй и третьей категории по требуемой степени надёжности электроснабжения. Окружающая среда в цехе нормальная, поэтому всё оборудование в цехе выполнено в нормальном исполнении. Площадь цеха составляет 1344м2. На базе установлены следующие типы станков: шлифовальные, токарные, зубофрезерные , и другие.
Потребители цеха относятся к 2 и 3 категории надёжности ЭСН, работают в нормальной окружающей среде. Грунт в районе цеха – чернозем с температурой +20 С ◦.
Каркас здания МЦ смонтирован из блоков - секции длиной 6м каждый.
Размер цеха АхВхН = 48х28х9 м.
Вспомогательные, бытовые и служебные помещения двухэтажные высотой 4м.
Перечень оборудования цеха дан в таблице 1.1.
Мощность электропотребления Рэп, кВ указана для одного электроприемника.
Таблица 1.1 – Перечень ЭО ремонтно-механического цеха №2
№ на плане Название ЭО Рэп,
кВт Примечание
1,2 Вентиляторы 48
3…5 Вертикально-фрезерные станки 10
6…8 Токарные автоматы 12
9…11 Зубофрезерные станки 15
12…14 Круглошлифовальные станки 4
15,16 Радиально-сверлильные станки 6
17,18 Гидравлический пресс 6
19…24 Токарные станки 6,5
25,26 Плоскошлифовальные станки 22
27,28
33,34 Расточные станки 11,5
29…32 Универсально-заточные станки 7
35,36 Краны мостовые 25 кВА ПВ = 60%
37,38 Сварочные агрегаты 10 кВА ПВ = 40%

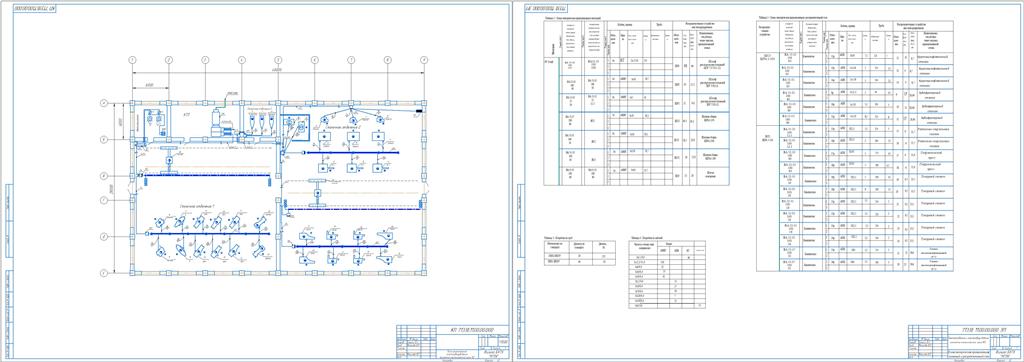

Графическая часть содержит план расположения электрооборудования ремонтно-механического цеха №2 и таблицы
Содержание
Введение
Характеристика проектируемого объекта
Расчет и выбор питающей и распределительной сети 0,4 кВ
Выбор токоведущих элементов и электрических аппаратов напряжением выше 1кВ .
Вывод
Перечень ТНПА

Состав: Характеристика проектируемого объекта , Расчет и выбор питающей и распределительной сети 0,4 кВ, Выбор токоведущих элементов и электрических аппаратов напряжением выше 1кВ . Чертежи: План расположения электрооборудования. Спецификация Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение и электрооборудование ремонтно-механического цеха №2

snabzhene.docx
Санько.cdw
таблица.cdw
