Электроснабжение монтажного участка цеха по изготовлению передвижных агрегатов

курский электромеханический техникум
энергоснабжение
Курсовой проект на тему: Электроснабжения монтажного участка цеха по изготовлению передвижных агрегатов
2014 год

создание цеха:

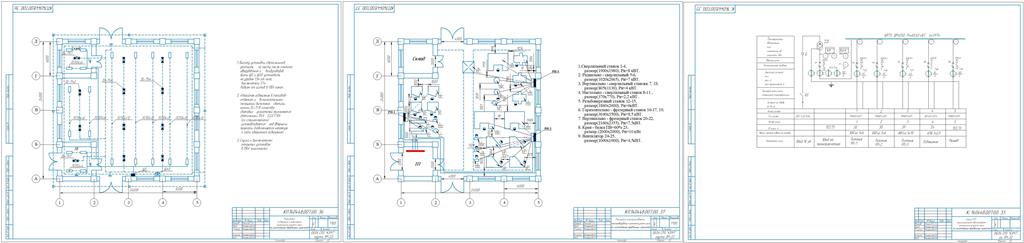

расстановка станков, проводов, распределение по РП, освещение, заземление и прочее

Расчёт силовой нагрузки был выполнен методом упорядоченных диаграмм (коэффициента максимума).
Освещение было рассчитано методом коэффициента использования светово-го потока. На участке применяются светильники ЛСП 04 в количестве
52 шт. с люминесцентными лампами ЛД - 65 в количестве 208 шт. мощно-стью Рл=65 Вт. Для аварийного освещения выбирают светильники DL-11 в коли-честве 12 шт.
В качестве защитной аппаратуры были выбраны выключатели серии ВА.
Для проверки выбора защитной аппаратуры был проведен расчёт токов ко-роткого замыкания.
В качестве распределительных устройств используем распределительные шкафы типа ПР 85 схема № 029, 0,11.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ………………………………………………………………...
1 ОБЩЕТЕХНИЧЕСКАЯ ЧАСТЬ……………………………….........
1.1 Характеристика монтажного участка цеха по изготовлению передвижных агрегатов……………………...
1.2 Расчет электрических нагрузок…………………………………..
1.2.1 Расчет силовой нагрузки…………………………………...
1.3 Расчет электроосвещения участка………………………………...
1.3.1 Расчет рабочего освещения………………………………..
1.3.2 Аварийное освещение……………………………………..
1.4 Расчет потерь мощности в трансформаторе……………………...
1.5 Выбор элементов питающей сети…………………………………
1.5.1 Выбор защитной аппаратуры для электроприемников…...
1.5.2 Выбор защитной аппаратуры для РП……………………...
1.5.3 Выбор защитной аппаратуры объекта……………………..
1.6 Выбор элементов распределительной сети……………………….
1.6.1 Выбор распределительных устройств…………………….
1.7 Выбор линий электроснабжения………………………………….
1.7.1 Выбор линий электроснабжения электроприемников……
1.7.2 Выбор линий электроснабжения распределительных пунктов
1.7.3 Выбор шинопровода……………………………………….
1.7.4 Выбор троллейных линий…………………………………
1.8 Выбор трансформатора……………………………………………
1.9 Расчет токов короткого замыкания…………………………….....
1.9.1 Расчет токов короткого замыкания………………………..... 6

1.9.2 Проверка элементов распределительной сети по токам короткого замыкания……………………………………………...
1.10 Расчет заземляющего устройства………………………………….
1.11 Выбор измерительных средств……………………
1.12 Выбор измерительного трансформатора тока …….
2 ОХРАНА ТРУДА…………………………………………………………..
ЗАКЛЮЧЕНИЕ……………………………………………………………....
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ……………..................
