Электроснабжение населенного пункта по соответствующим данным

Красноярский государственный аграрный университет. Кафедра электроснабжения сельского хозяйства. Курсовой проект по дисциплине "Электроснабжение". На тему: "Электроснабжение населенного пункта" Красноярск 2019

1.1 Исходные данные для проектирования, расчетные нагрузки
Проект электроснабжения населенного пункта включает в себя разработку электрической сети напряжением 380 В, определение расчетных нагрузок, числа, мощности и места расположения потребительских подстанций, выбор их электрической схемы и конструктивного исполнения.
Таблица 1.1 – Координаты строений на плане населённого пункта (x;y), у.е.
№ Наименование объектов Координаты
на плане населённого пункта (x;y) Нагрузка на вводе, кВт Код
Рм.д.,
кВт Рм.в.,
кВт
1 2 3 4 5 6
01 Одноквартирный жилой дом 2;3 1,5 3,5 614
02 Одноквартирный жилой дом 2;4 1,5 3,5 614
03 Одноквартирный жилой дом 2;5 1,5 3,5 614
04 Одноквартирный жилой дом 2;6 1,5 3,5 614
05 Одноквартирный жилой дом 2;7 1,5 3,5 614
06 Одноквартирный жилой дом 2;8 1,5 3,5 614
07 Одноквартирный жилой дом 2;9 1,5 3,5 614
08 Одноквартирный жилой дом 2;10 1,5 3,5 614
09 Одноквартирный жилой дом 2;11 1,5 3,5 614
10 Одноквартирный жилой дом 2;12 1,5 3,5 614
11 Двухквартирный жилой дом 2;13 2,28 5,25 614
12 Двухквартирный жилой дом 2;14 2,28 5,25 614
13 Двухквартирный жилой дом 2;15 2,28 5,25 614
14 Двухквартирный жилой дом 2;16 2,28 5,25 614
15 Двухквартирный жилой дом 2;18 2,28 5,25 614
16 Двухквартирный жилой дом 2;20 2,28 5,25 614
17 Двухквартирный жилой дом 2;22 2,28 5,25 614
18 Двухквартирный жилой дом 2;24 2,28 5,25 614
19 Четырехквартирный жилой дом 2;26 3,63 8,4 614
20 Четырехквартирный жилой дом 2;28 3,63 8,4 614
21 Зернохранилище с передвижными механизмами емкостью 500 т 4;7 10 5 311
22 Клуб со зрительным залом на 300-400 мест 6;7 6 18 526
23 Детские ясли-сад на 90 мест 8;7 12 8 514
24 Дом животноводов на 12-18 мест 10;11 3 5 532
25 Административное здание на 35-50 рабочих мест 11;14 25 10 519
26 Продовольственный магазин на 6-10 мест 15;18 10 0,5 554
27 Птичник с клеточными батареями на 10-15 тыс. кур-несушек 3;8 10 15 156
28 Кормоцех птицефермы на 25-30 тыс. кур 4;17 25 10 158
29 Коровник с электроводонагревателем на 200 коров 6;10 18 18 103*
30 Оборудование для гранулирования травяной муки ОГК-0,8 А 20;20 50 50 177
Таблица 1.2 – Условия электроснабжения района
Номер варианта (третий знак) Связь с системой Число часов использования максимума нагрузки Тм, ч Мощность короткого замыкания (Sкз), МВА на шинах питающей подстанции Уровень напряжения, процент, относительно номинального напряжения сети
Расстояние до шин подстанции 35 или 110 кВ,
км Марка провода
При максимальной нагрузке
(100 %) При минимальной нагрузке
(25 %)
4 25 АС-180 3900 400 +3 –4

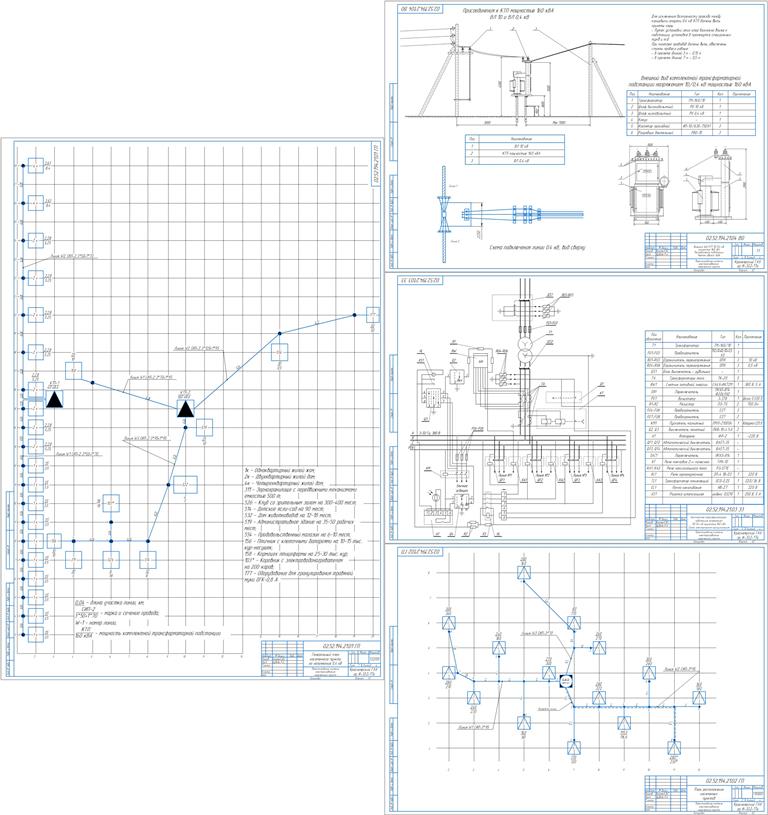

Графическая часть содержит план расположения домов в поселке, план расположения района, принципиальная электрическая схема трансформатора, присоединение к подстанции внешний вид

Содержание
Введение 3
1 Электроснабжение населенного пункта 4
1.1 Исходные данные для проектирования, расчетные нагрузки 4
1.2 Определение числа и места расположения трансформаторных подстанций 6
1.3 Расчёт электрических нагрузок в сетях 0,38 кВ 7
1.4 Выбор мощности трансформаторных подстанций 10/0,4 кВ 10
1.5 Расчёт рабочих токов 11
1.6 Выбор проводов сети 0,38 кВ по условию нагрева 12
1.7 Проверка проводов линий по потерям напряжения 13
1.8 Определение потерь энергии в линиях 0,38 кВ 16
1.9 Проверка сети на колебания напряжения при пуске двигателя 20
2 Проектирование электрических сетей района 22
2.1 Исходные данные для проектирования электроснабжения района 22
2.2 Определение центра электрических нагрузок 23
2.3 Расчет электрических нагрузок сети 10 кВ. Выбор мощности трансформаторной подстанции 23
2.4 Выбор площади сечения проводов распределительной сети 10 кВ 27
2.5 Определение потерь напряжения в сети 10 кВ 28
2.6 Определение потерь энергии в электрической сети 10 кВ 30
3 Расчет токов короткого замыкания 32
3.1 Расчет токов трехфазного короткого замыкания 32
3.2 Расчет токов однофазного короткого замыкания 38
4 Выбор электрической аппаратуры 40
4.1 Выбор аппаратуры в установках выше 1000 В 40
4.2 Выбор аппаратуры защиты в установках ниже 1000 В 45
5 Расчёт заземляющих устройств подстанции 10 / 0,4 кВ 47
Заключение 49
Библиографический список 50
