Электроснабжение офисного здания I особая группа

Общая установленная мощность здания 894,35 кВт (Технологическая мощность - 700кВт; бытовая нагрузка - 194,35 кВт).
Система электроснабжения здания предусматривает:
- установку панелей ЩГП (щит гарантированного питания) для подключения технологических нагрузок, оснащенные автоматическим вводом резерва между двумя вводами с секций трансформаторной подстанции.
- установку ВРУ-0,4кВ для подключения бытовых нагрузок, оснащенный автоматическим вводом резерва между двумя вводами с секций трансформаторной подстанции.
- установку шкафа шинных соединений ШШС ДГУ для подключения 2-х дизель-генераторных установок.
- реконструкцию этажных щитов распределения и кондиционирования РЩ и ЩК с организацией возможности ручного выбора ввода электроснабжения
- реконструкцию существующих щитов освещения
- установку системы освещения реконструируемых помещений проектируемой электрощиовой и автозала.
Электрические сети объекта выполняются пяти- четырех- и трехжильными кабелями марки ВВГнг(А)-LS.
Выбранный способ прокладки кабелей групповых и распределительных сетей обеспечивает сменяемость проводки на всем протяжении кабельных трасс.
Рабочей документацией предусматривается выполнение контура защитного заземления проектируемой электрощитовой.

Состав: Электрическая часть (ЭС1), Электроснабжение (ЭС2), Архитектурно-строительные решения трансформаторной подстанции (АС1), Архитектурно-строительные решения (АС2), Силовое электрооборудование. Система электроснабжения (ЭМ1), Система гарантированного электроснабжения. Силовое электрооборудование (ЭМ2), Электрическое освещение (ЭО), Отопление, вентиляция и кондиционирование (ОВ), АИИСКУЭ, Релейная защита и автоматика (РЗА), Охранная и охранно-пожарная сигнализация (ОС) Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение офисного здания I особая группа

ЭС

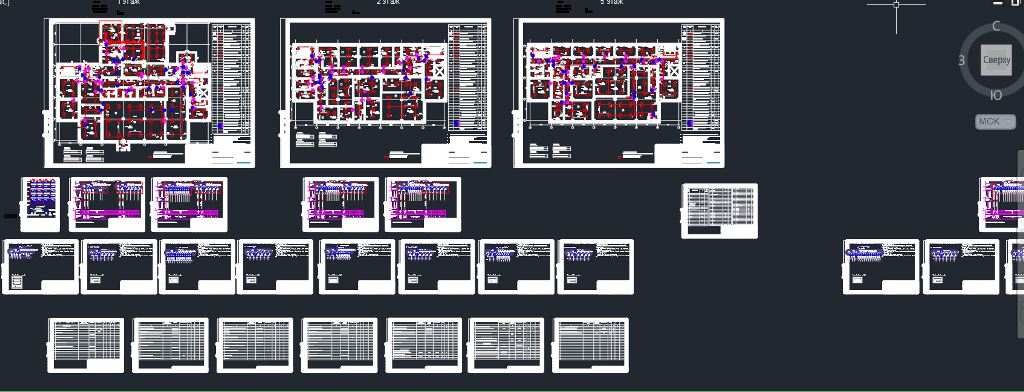

раздел ЭО.dwg
Электроснабжение внутренней части здания.dwg
