Электроснабжение потребителей цеха

Белорусский национальный технический университет
Энергетический факультет
Кафедра «Электроснабжение»
Курсовой проект по дисциплине «Потребители электроэнергии»
На тему «Электроснабжение потребителей цеха»
Минск 2015

Исходные данные Кабели прокладываются открыто по стенам, условия среды нормальные, длина питающей линии до ТП - 160 м, коэффициент загрузки трансформатора 0,96, трансформатор ТМЗ - 1600/10.

Целью данной курсовой работы является проектирование системы электроснабжения силового оборудования цеха промышленного предприятия. В ходе ее выполнения будут выбраны электродвигатели станков, их коммутационные и защитные аппараты, сформирована схема электроснабжения, определены электрические нагрузки и уровень напряжения на зажимах электроприемников.
СОДЕРЖАНИЕ

ВВЕДЕНИЕ 4
1.ВЫБОР ЭЛЕКТРОДВИГАТЕЛЕЙ, ИХ КОММУТАЦИОННЫХ И ЗАЩИТНЫХ АППАРАТОВ 5
2.ОПРЕДЕЛЕНИЕ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК ЦЕХА 15
3.ВЫБОР СХЕМЫ И РАСЧЕТ ВНУТРИЦЕХОВОЙ ЭЛЕКТРИЧЕСКОЙ СЕТИ 18
4. РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ 24
5. ОПРЕДЕЛЕНИЕ ВЕЛИЧИНЫ НАПРЯЖЕНИЯ НА ЗАЖИМАХ ЭЛЕКТРИЧЕСКИ НАИБОЛЕЕ УДАЛЕННОГО ЭЛЕКТРОПРИЕМНИКА 28
ЛИТЕРАТУРА 31

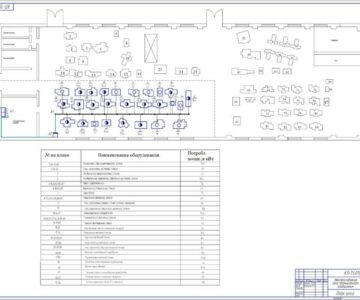

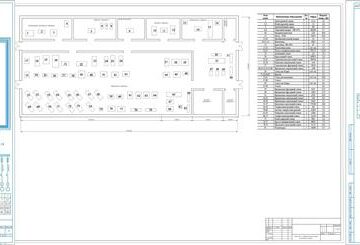

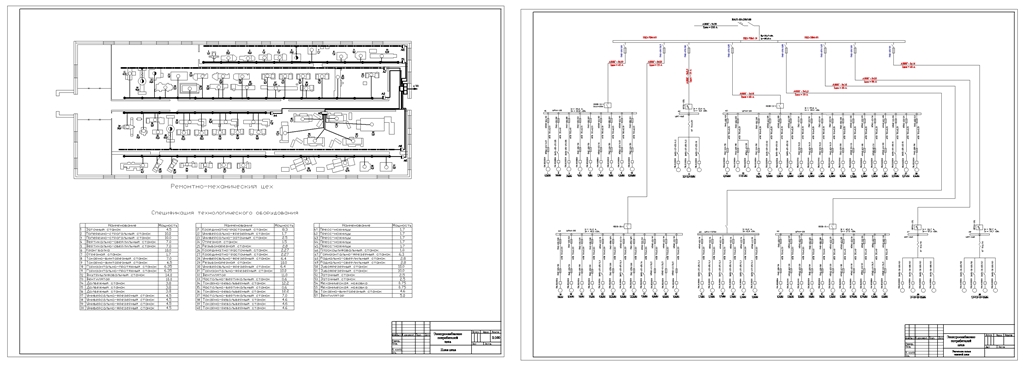

Состав: Титульный лист,ПЗ, схема электроснабжения ,план электроснабжения Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение потребителей цеха

ПЗ.doc
Титульный лист.docx
схема.dwg
