Электроснабжение предприятия (завод по производству электродвигателей)

ВоГУ
Электроэнергетика и электротехника
Электроснабжение
2022
Проектрирование элекроснабжения предприятия по производству электродвигателей

В ВКР в качестве объекта спроектирован завод по производству электродвигателей. Находящиеся на территории предприятия цеха, производственные участки позволяют полностью изготавливать различные силовые агрегаты, включая подготовку к транспортировке товара к покупателю. Исходными данными для проектирования являются сведения о потребителях, генеральный план предприятия и цеха, известно, откуда получает питание.

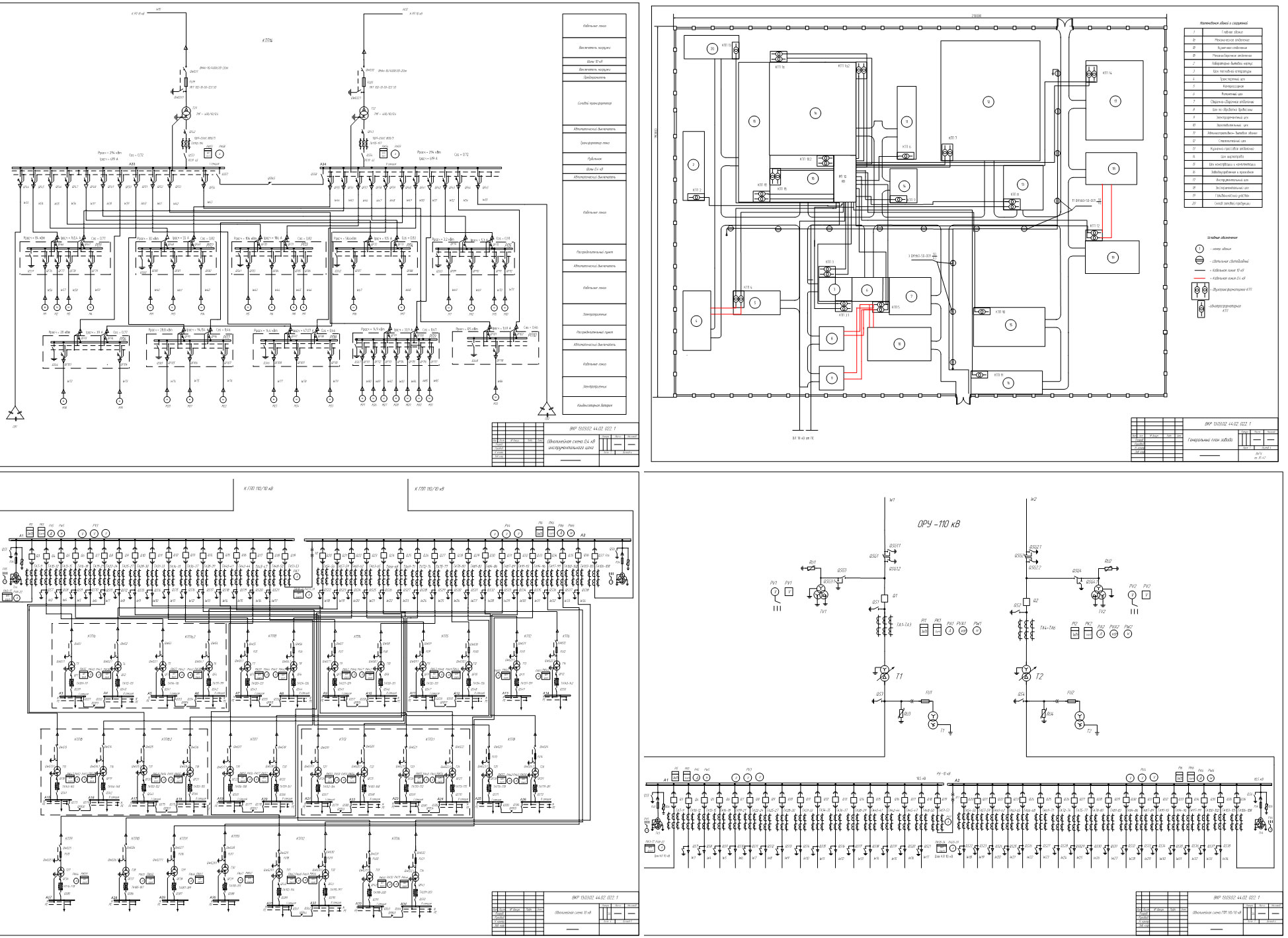

Питание завод получает от двух линии 110 кВ от подстанции «Центральная», приходящие на трансформаторы ТДН 25000 квА 110/10 , 10 кВ приходит на РУ 10 кв и дальше идет питание по кабельным линиям на КТП цехов, АПвБВнг кабеля проложены до каждого ктп сечением жилы от 35 до 150 мм. Коммутационная аппаратура представлена выключателями BB/tel-630 ,кроме секционного на 1600 ампер

Определили расчётные нагрузки, применив метод коэффициента использования согласно ртм 36.18.32.4-92
По расчетной нагрузке были выбраны цеховые КТП и число и мощность трансформаторов на них. Большая часть цехов завода относятся ко II категории ,но присутствует и приемники III категории.
Показываю расчет на примере инструментального цеха
Цех инструментальный питается от 2х трансформатороной КТП с 2хТМГ- 400. Преимуществом данных трансформаторов является их сравнительно небольшая цена, широкое распространение по всей России, следовательно , доступность при покупке. Данная схема представляет из себя радиальную схему.
Электроприемники инструментального цеха получают питание от 10 РП. Оборудование цеха позволяет обслуживать свой завод и изготовлять, ремонтировать и восстанавливать для завода специальный (необходимый для данного производства) режущий, измерительный и вспомогательный (крепежно-зажимной) инструмент; а также ремонтировать и восстанавливать нормальный инструмент; изготовлять и ремонтировать приспособления для станочных, сборочных и контрольных работ, штампы, деревообрабатывающие инструменты, металлические модели, подмодельные плиты и прессформы (формы для отливки металлических изделий под давлением и отливки из пластмасс); ремонтировать пневматические инструменты и приборы.
До электроприёмников от РП проложены кабели 5 жильные АВВГ и АВВГнг-LS, а от КТП до РП проложены кабели АВВГ по стенам . Потери напряжения у приёмников не превышают 2% от номинала.
Произведен расчет освещения методом удельных мощностей и в программе «Диалюкс»
По главной дороге соединяющей цеха установлены светодиодные светильники ДКУ-60-50-001 мощностью 60 Ват выбранной по норме освещенности 10 лк. В инструментальном цехе присутствуют разделенные по норме освещения участки. В термической части установлены светильники РСП 13 с лампами ДРЛ 125 в количестве 60, станочное отделение светодиодными светильниками NT-PROM мощностью 115 Ват в количестве 40 ламп. Есть вариант установки и светильников РСП 250 .
Защита гпп 110/10 производится на базе микропроцессорного устройства Сириус-Т. Защита 10 кв построена на базе микропроцессорного устройства Сириус-2Л.Защита произведена по схеме блока «линия-трансформатор», тк двуступенчатая защита из-за малой длинны линии неэффективна.
В экономической части ВКР определена сметная стоимость электромонтажных работ, оценка эффективности инвестиционных вложений . Индекс рентабельности равен 1.28≥1. Исходя из экономического расчета, можно сделать вывод о приемлемости вложения инвестиций.

ВВЕДЕНИЕ 7
1 ХАРАКТЕРИСТИКА ОБЪЕКТА ПРОЕКТИРОВАНИЯ 9
2 РАСЧЁТ РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ 0,4 11
2.1 Определение расчётных нагрузок 0,4 кВ 11
2.2 Компенсация реактивной мощности инструментального цеха 26
2.3 Выбор силовых трансформаторов КТП инструментального цеха 28
2.4 Выбор силовых трансформаторов КТП, расположенных
на территории завода 31
2.5 Выбор схемы внутреннего электроснабжения 31
2.6 Выбор трансформаторов ГПП 110/10 кВ 32
2.7 Выбор элементов схемы распределения электроэнергии 32
2.8 Выбор КЛ 0,4 кВ инструментального цеха 34
3 РАСЧЁТ РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ 10 КВ 38
3.1 Расчёт силовых нагрузок 10 кВ 38
3.2 Выбор и проверка ВЛ 110 кВ 40
3.3 Выбор и проверка кабельных линий 10 кВ 42
4 РАСЧЁТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ 43
4.1 Расчет токов КЗ 110 кВ 43
4.2 Расчёт токов КЗ в сети 10 кВ 44
4.3 Расчёт токов короткого замыкания в сети до 1 кВ 48
5 ВЫБОР ЭЛЕКТРИЧЕСКИХ АППАРАТОВ 57
5.1 Выбор аппаратов 110 кВ 57
5.2 Выбор аппаратов для сети 10 кВ 58
5.3 Выбор коммутационной и защитной аппаратуры в сети 0,4 кВ 62
6 РАСЧЕТ РЕЛЕЙНОЙ ЗАЩИТЫ 66
6.1 Расчет и выбор уставок «СИРИУС-Т» для защиты силового
трансформатора 66
6.2 Расчет ступенчатой релейной защиты линии электропередачи 68
7 ЭКОНОМИЧЕСКАЯ ЧАСТЬ 71
7.1 Сметно-финансовый расчет объекта проектирования 71
7.2 Расчет эффективности инвестиционных вложений в объект
проектирования 71
ЗАКЛЮЧЕНИЕ 75
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 76
ПРИЛОЖЕНИЕ А. Нагрузки ЭП инструментального цеха 78
ПРИЛОЖЕНИЕ Б. Электрические нагрузки РП инструментального
цеха 80
ПРИЛОЖЕНИЕ В. Осветительная нагрузка завода по цехам 85 ПРИЛОЖЕНИЕ Г. Проверка КЛ инструментального цеха 88
ПРИЛОЖЕНИЕ Д. Расчет токов КЗ 90
ПРИЛОЖЕНИЕ Е. Выбор автоматических выключателей 93
ПРИЛОЖЕНИЕ Ж. Локальная смета 94
ПРИЛОЖЕНИЕ З. Сметно-финансовый расчет 111
