Электроснабжение завода мелкосерийного машиностроения

Гомельский государственный технический университет
имени П.О.Сухого
Кафедра «Электроснабжение»
КУРСОВАЯ РАБОТА

по курсу: «Электроснабжение промышленных предприятий»

на тему: «Электроснабжение завода мелкосерийного машиностроения»
2023 год

КУРСОВАЯ РАБОТА

по курсу: «Электроснабжение промышленных предприятий»

на тему: «Электроснабжение завода мелкосерийного машиностроения»
Основной задачей данного курсового проекта была получение навыков в области внешнего электроснабжения предприятий, в частности электроснабжения завода мелкосерийного машиностроения.
Швейная фабрика была отнесена ко I категории надежности электроснабжения. Питание завода осуществляется на напряжении 6,5 кВ по двум независимым кабельным линиям с четырьмя жилами в фазе марки 4хАпВП 3х(1х500).
При проектировании данной системы были рассмотрены и решены следующие задачи: охарактеризованы и проанализированы основные исходные данные для проектирования систем внешнего и внутреннего электроснабжения, определены расчетные электрические нагрузки цехов и завода в целом, составлена картограмма и определён условный центр электрических нагрузок завода, выбрано напряжение внешнего электроснабжения, выбраны единичные мощности и количество трансформаторов цеховых ТП предприятия, выполнена компенсация реактивных нагрузок в электрических сетях предприятия, разработана схема электроснабжения завода, произведён расчет токов короткого замыкания и выбрано основное электрооборудование и электроаппаратура, произведён выбор и описаны способы прокладки электрических сетей внешнего и внутризаводского электроснабжения, выполнен электрический расчет сетей внешнего и внутризаводского электроснабжения.
Распределение электроэнергии по территории предприятия осуществляется по радиальной схеме. КТП питаются от ЦРП радиально кабельными линиями 10 кВ, а ВРУ радиально от соответствующих КТП кабельными линиями 0,4 кВ.
На высокой стороне были выбраны КРУ, выключатели, заземлители, предохранители, выключатели нагрузки, трансформаторы тока и напряжения, а на низкой стороне – автоматические выключатели и трансформаторы тока.

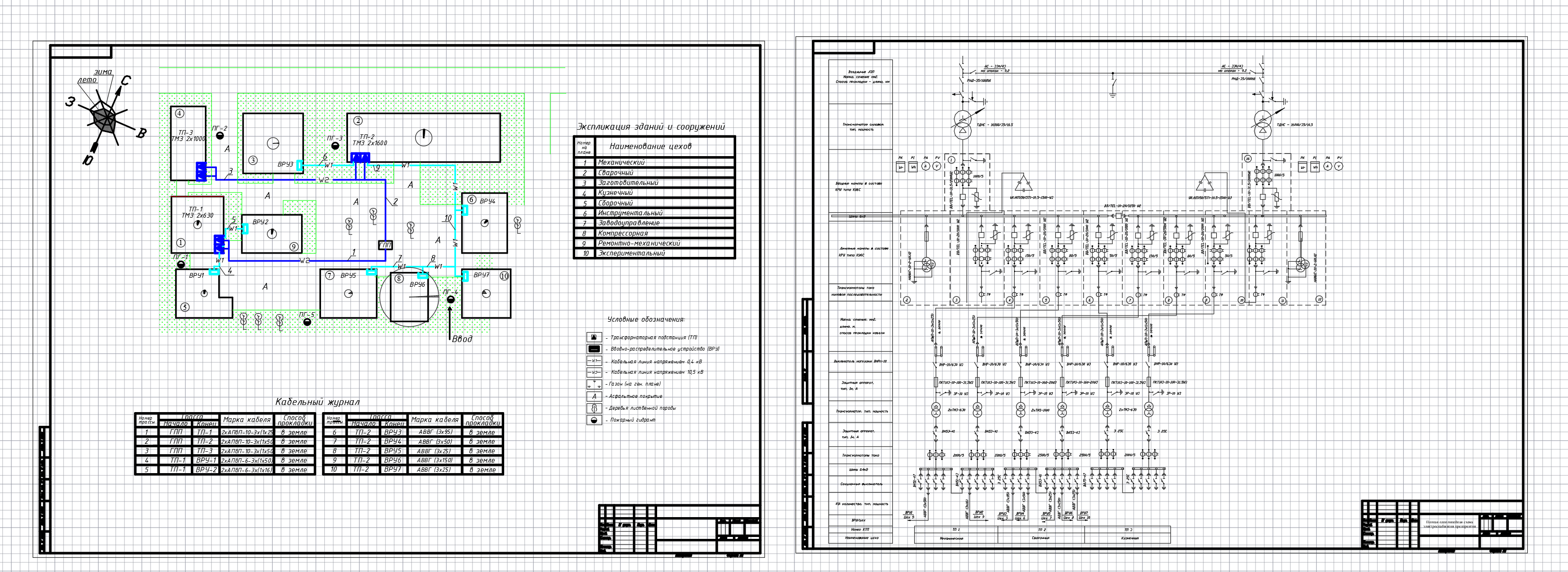

В графической части проекта выполнен чертеж генплана промышленного предприятия с электрической сетью и картограммой нагрузок, а так же чертеж полной однолинейной схемы электроснабжения предприятия

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 4
1 ХАРАКТЕРИСТИКА И АНАЛИЗ ОСНОВНЫХ ИСХОДНЫХ ДАННЫХ ДЛЯ ПРОЕКТИРОВАНИЯ СИСТЕМ ВНЕШНЕГО И ВНУТРЕННЕГО ЭЛЕКТРОСНАБЖЕНИЯ 5
2 ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК ЦЕХОВ И ЗАВОДА В ЦЕЛОМ 7
2.1. Определение расчетных силовых нагрузок цехов 7
2.2. Определение расчетных осветительных и суммарных нагрузок цехов 8
2.3 Определение расчетной нагрузки завода 11
3 СОСТАВЛЕНИЕ КАРТОГРАММЫ И ОПРЕДЕЛЕНИЕ УСЛОВНОГО ЦЕНТРА ЭЛЕКТРИЧЕСКИХ НАГРУЗОК ЗАВОДА 13
4 ВЫБОР НАПРЯЖЕНИЯ ВНЕШНЕГО ЭЛЕКТРОСНАБЖЕНИЯ 16
4.1 Технико-экономическое обоснование выбора напряжения 16
4.2 Выбор напряжения внешнего электроснабжения по эмпирическим формулам 25
5 ВЫБОР ЕДИНИЧНЫХ МОЩНОСТЕЙ И КОЛИЧЕСТВА ТРАНСФОРМАТОРОВ ЦЕХОВЫХ ТП ПРЕДПРИЯТИЯ 27
6 КОМПЕНСАЦИЯ РЕАКТИВНЫХ НАГРУЗОК В ЭЛЕКТРИЧЕСКИХ СЕТЯХ ПРЕДПРИЯТИЯ 31
6.1 Определение экономического значения реактивной мощности, потребляемой из энергосистемы 31
6.2 Расчет мощности батарей конденсаторов для сети напряжением до 1 кВ 32
6.3 Определение реактивной мощности, генерируемой синхронными двигателями 36
6.4 Анализ баланса реактивной мощности на границе раздела энергоснабжающей организации и потребителя и при необходимости определение мощности батарей конденсаторов для сети напряжением выше 1 кВ 39
7 РАЗРАБОТКА СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ ЗАВОДА 41
8 РАСЧЕТ ТОКОВ КЗ И ВЫБОР ОСНОВНОГО ЭЛЕКТРООБОРУДОВАНИЯ И ЭЛЕКТРОАППАРАТУРЫ 43
9 ВЫБОР И ОПИСАНИЕ СПОСОБОВ ПРОКЛАДКИ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ ВНЕШНЕГО И ВНУТРИЗАВОДСКОГО ЭЛЕКТРОСНАБЖЕНИЯ 51
10 ЭЛЕКТРИЧЕСКИЙ РАСЧЕТ СЕТЕЙ ВНЕШНЕГО И ВНУТРИЗАВОДСКОГО ЭЛЕКТРОСНАБЖЕНИЯ 52
ЗАКЛЮЧЕНИЕ 57
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 58
