Электроснбажение «Тахаратхана» в соборной мечети в г. Халкабад

Силовое электрооборудование
Данный проект рассматривать совместно с проектом внутриплощадочных электрических сетей.
Напряжение сети - 380\220В с глухо заземленной нейтрально.
По степени надежности электроснабжения токоприемники относятся к потребителям III категории.
Электроснабжение решается в проекте внутриплощадочных электрических сетей.
Установленная мощность составляет - 2,47кВт, расчетная - 2,09кВт.
Распределение электроэнергии осуществляется от Щит освещение ЩО .
Распределительные сети выполнены проводом АППВ и АВВГ скрыто под штукатуркой. Основными силовыми электроприемниками являются электроосвещение, кондиционирование воздуха и разные электроприборы.

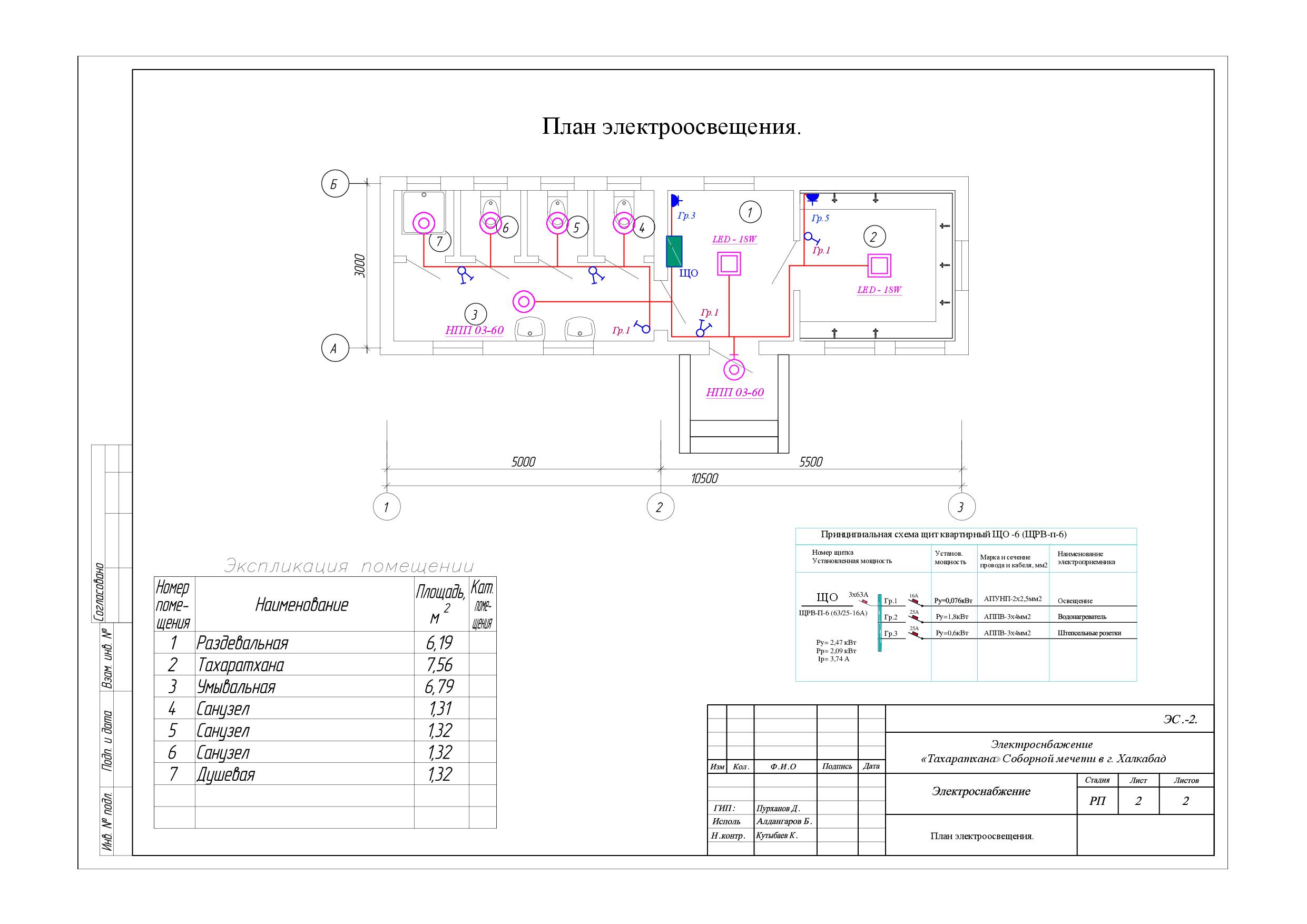

Электроосвещение.
Проектом предусмотрено общее рабочее освещение.
Напряжение сети - 220В
Проектом предусмотрена возможность подключения кондиционеров, подвод питания к ним выполнить трехжильным проводом и установить розетки с заземляющим контактом.
Расчет освещения произведен методом удельной мощности Вт/м2.
Величины освещенности выбраны в соответствии с КМК2.01.05.-98.
Групповую сеть выполнить проводом АПУНП 2х2,5мм2 по стене под штукатуркой.
Управление освещением осуществляется выключателями по месту и со щита освещения.

Защитные мероприятия.
В качестве защитного заземления (зануления) электрооборудования
использовать нулевые жили питающих кабелей и нулевые провода группой сети освещения. Для заземления нагревательных приборов и кондиционеров предусмотрено проложить отдельный защитный заземляющий провод.
Все монтажные работы выполнить в соответствии с требованиями ПУЭ-2011, КМК 2.05.06-97, ВСН-59-88.

Состав: СБ Язык документа

Софт: AutoCAD 2014

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснбажение «Тахаратхана» в соборной мечети в г. Халкабад

Просмотр файлов
Электроснбажение <Тахаратхана> в соборной мечети в г. Халкабад.dwg
