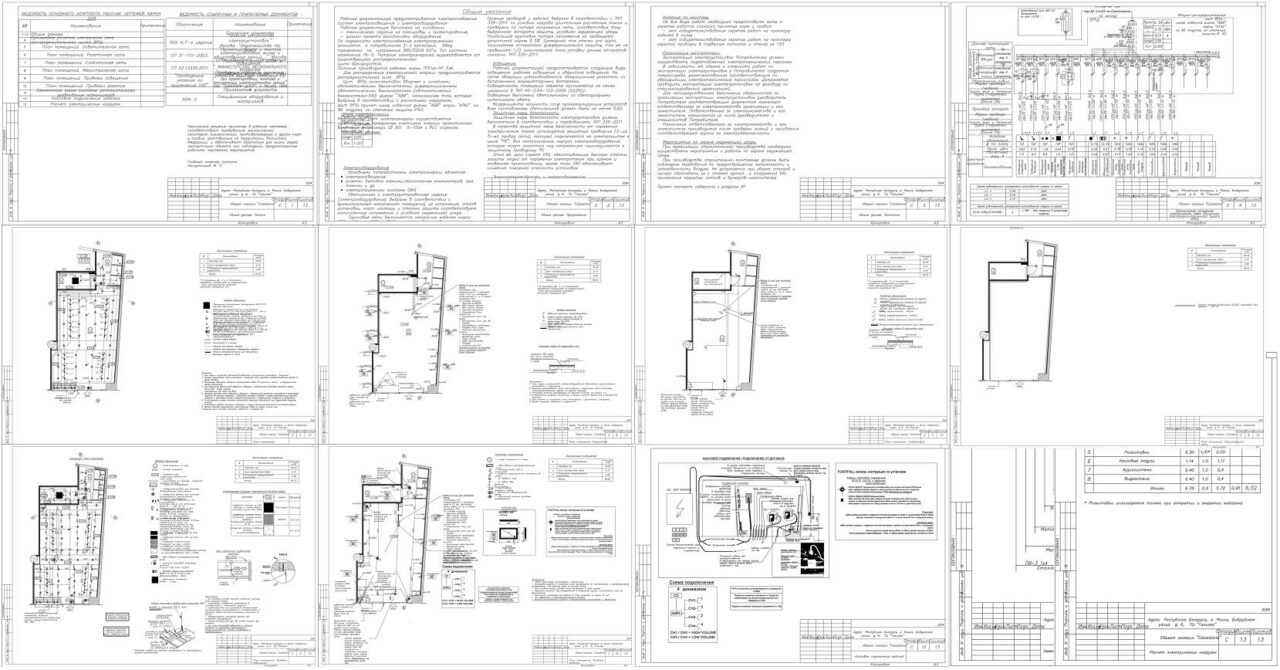

ЭОМ магазина  в ТЦ   г. Минск

Рабочей документацией предусматривается электроснабжение систем электроосвещения и электрооборудования магазина  в ТЦ   г. Минск

Рабочей документацией предусматривается электроснабжение систем электроосвещения и электрооборудования
Рабочая документация выполнена на основании:
- технического задания на планировку и проектирование;
- дизайн-проекта расстановки оборудования.
По надежности электроснабжения электроприемники относятся к потребителям 3-й категории. Ввод трехфазный на напряжение 380/220В 50Гц. Тип системы заземления TN-S. Питание электроэнергией осуществляется от существующего распределительного
щита Арендодателя.
Питание производится кабелем марки ППГнг-HF 5х4.
Для распределения электрической энергии предусматривается распределительный щит ВРЩ.
Щит ВРЩ скомплектован вводным и линейными автоматическими выключателями, дифференциальными автоматическими выключателями (автоматический выключатель+УЗО) фирмы "'ABB", номинальные токи которых выбраны в соответствии с расчетными нагрузками.
Щит ВРЩ принят шкаф навесной фирмы "АВВ" марки "АТ42" на 96 модулей, со степенью защиты IP43.
Учет электроэнергии
Контрольный учет электроэнергии осуществляется существующим трехфазным счетчиком энергии прямоточного включения Энергомера СЕ 301 5-100A с PLC модемом .
Основные данные:

Электрооборудование
Основными потребителями электроэнергии являются:
· электроосвещение;
· розетки бытовой техники,персональных компьютеров, орг. техники и др.
· электроприемники системы ОВК;
Светильники и электроустановочные изделия (электрооборудование) выбраны в соответствии с функциональным назначением помещений, их исполнение, способ установки, класс изоляции и степень защиты соответствуют номинальному напряжению и условиям окружающей среды.
Групповые сети выполняются негорючим кабелем марки

Сечение проводов и кабелей выбрано в соответствии с ТКП 339-2011 по условию нагрева длительным расчетным током и проверено по потере напряжения сети, соответствия току выбранного аппарата защиты, условиям окружающей среды.
Наибольшая групповая потеря напряжения не превышает допустимой нормы в 5%. Суммарный ток утечки для групп, защищаемых аппаратами дифференциальной защиты, так же не превышает 1/3 номинального тока уставки данных аппаратов согласно ТКП 339-2011.

Освещение.
Рабочей документацией предусматривается следующие виды освещения: рабочее освещение и аварийное освещение. На путях эвакуации устанавливаются эвакуационные указатели со встроенными аккумуляторными батареями.
Освещенность помещений объекта принимается не менее указанной в ТКП 45-2.04-153-2009 (02250).
Освещение выполнено светильниками со светодиодными источниками света.
Коэффициенты мощности cosϕ пускорегулирующих устройств всех поставляемых светильников должен быть не менее 0,92.
Защитные меры безопасности.
Защитные меры безопасности электроустановок должны выполняться в соответствии с требованиями ТКП 339-2011.
В качестве защитной меры безопасности от поражения электрическим током используется защитный проводник (3-ий, 5-ый провод сети), который подключается на электрощитке к шине "РЕ". Все металлические корпуса электрооборудования, которые могут оказаться под напряжением присоединяются к защитному проводнику РЕ.
Этой же цели служат УЗО, обеспечивающие высокую степень защиты людей от поражения электротоком при прямом и косвенном прикосновении, кроме того УЗО обеспечивают снижение пожарной опасности установок.

Энергоэффективность и энергосбережение.
Энергосбережение в помещениях объекта должно быть принято согласно действующим нормативным документам. Выбор сечения кабелей и проводов и трассировка электрических линий обеспечивает падение напряжение в пределах допустимых норм.
С целью снижения потерь в нейтральных проводниках неравномерность нагрузки на трехфазных вводах при распределении ее по фазам не превышает 15%.
