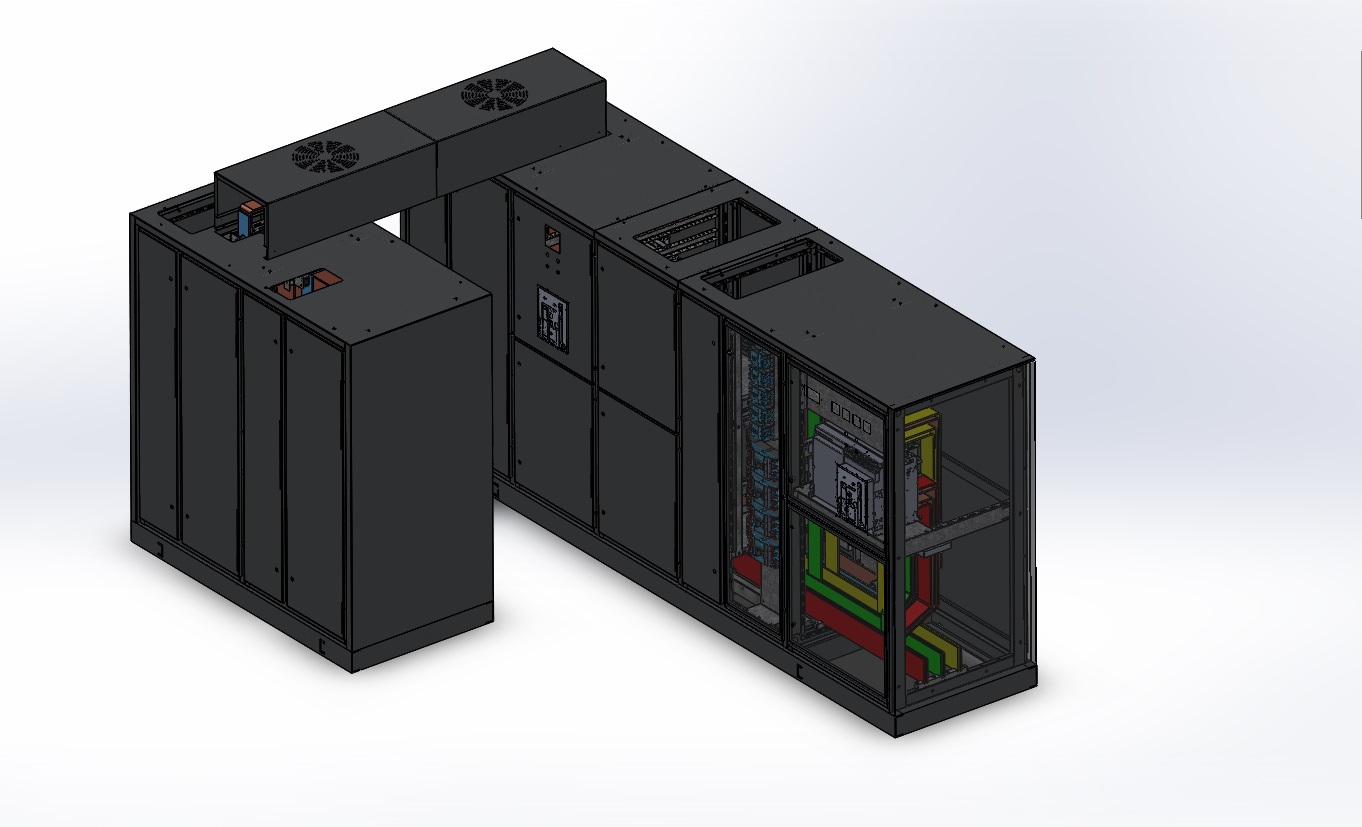

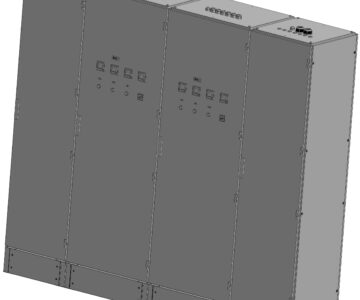

Главный распределительный щит ГРЩ-5000-0,4кВ (или же КТПВЦ) двухстороннего обслуживания
Распределительное устройство мощностью 2000кВт, 71 отходящая линия.
Один рабочий ввод (воздушный авт. выключатель HYUNDAI 5000А), один резервный ввод от ДГУ. Конденсаторная установка совмещенная с линейной панелью.
Сборная шина Cu 2(10х160), нижнее расположение. Вывод кабеля отходящих линии - сверху (через кабельную стойку)
Все автоматические выключатели марки HYUNDAI.
