КРУН-6кВ на выкатных вакуумных выключателях VF (ВВ и СВ) и КВТ (ОЛ) , используются микропроцессорные реле Сириус-2В-БПТ, Сириус-2С-БПТ, Сириус-21Д. Сириус -ЦС, Сириус ТН. Схемы состоят из принципиальных электрических схем+ спецификация+ схемы(ОБР, ЛЗШ, УРОВ отдельно).
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- Комплексное распределительное устройство наружной установки на 6кВ двухсекционное
Комплексное распределительное устройство наружной установки на 6кВ двухсекционное
1
3
474
6
0
50
Сообщить о проблеме
Автор
Антон
Рогозин
Дата
22.10.2019
Язык
Русский
Состав
Принципиальные схемы КРУН-6кВ + Спецификация + схема ОБР на базе микропроцессорных реле СИРИУС-2В-БПТ Сириус-2С, Сириус-21Д, сириус -ТН, Сириус-ЦС
Софт
AutoCAD 2014
Как открыть?
Содержимое архива
-
КД
-
СЗТ.1948.00.490.00.00 Э2 УРОВ, ЛЗШ, ОБР(Изм1).dwg
-

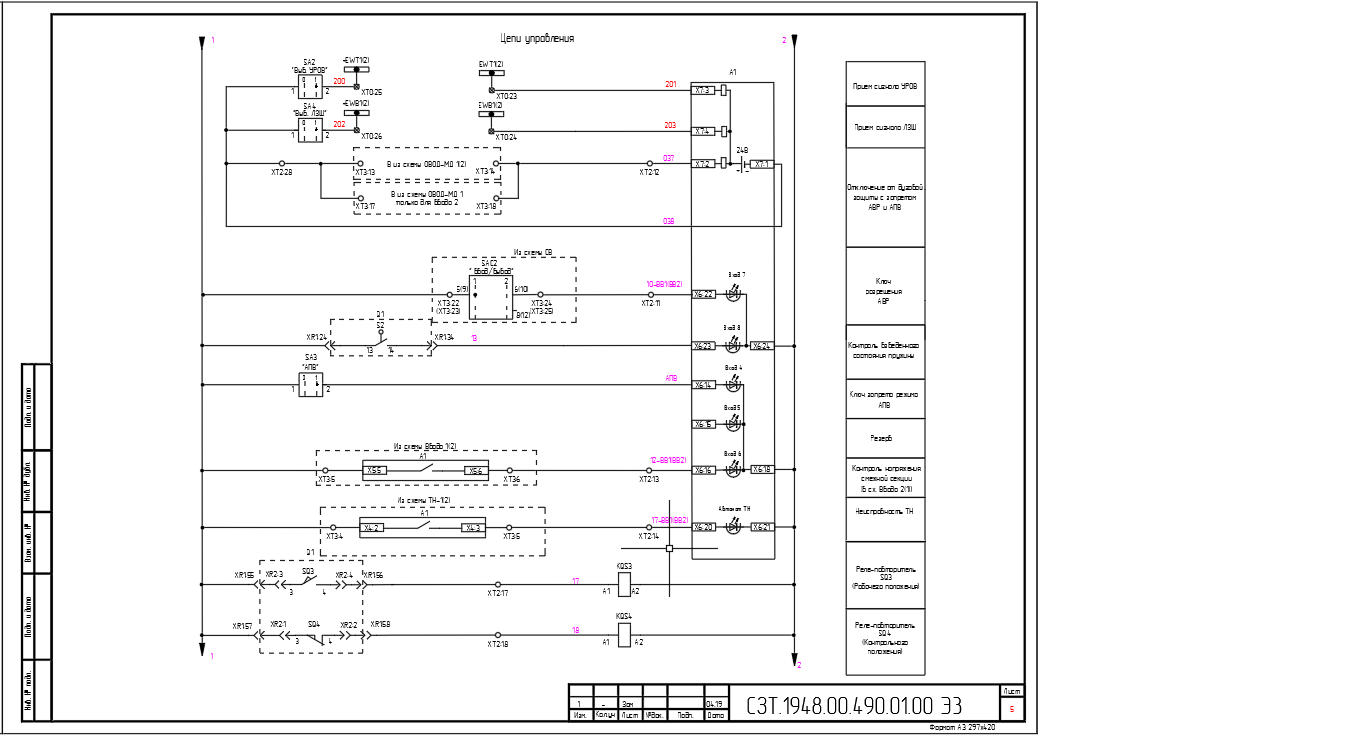

СЗТ.1948.00.490.01.00 Э3-ВВ+ПЭ (изм.2).dwg
-
СЗТ.1948.00.490.04.00 Э3 ТСН+ПЭ (изм.2).dwg
-
СЗТ.1948.00.490.06.00 Э3-ТН+ПЭ (изм.2).dwg
-
СЗТ.1948.00.490.05.00 Э3-СР+ПЭ(Изм1) .dwg
-
СЗТ.1948.00.490.02.00 Э3-СВ+ПЭ (изм.2).dwg
-
СЗТ.1948.00.490.03.00 Э3-ЭД +ПЭ (изм.2).dwg
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
