Комплектная трансформаторная подстанция

2689

1 000

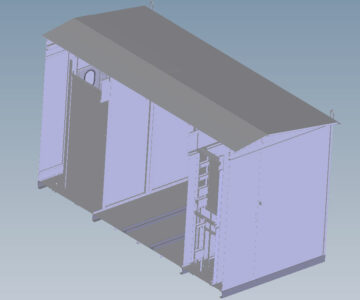

3D модель Комплектная трансформаторная подстанция

Комплектная трансформаторная подстанция (КТП -25) - шкафного типа, сельхозка.
Комплектные трансформаторные подстанции, а конкретно модель КТП-25 / 6(10) / 0,4, ЗD модель и чертежи которой представлены на ресурсе - это однотрансформаторная подстанция тупикового типа наружной установки. Она служит для приема электроэнергии переменного тока напряжением 6(10) кВ, преобразования ее в электрическую энергию напряжением 0,4 (0,23) кВ. Мощность данной модификации КТП составляет 25 кВА.
Сельхозками называют данный вил КТП потому, что они предназначены для электроснабжения сельскохозяйственных потребителей (фермерских хозяйств, садово-огороднических участков), отдельных населенных пунктов и небольших объектов, относящихся к III категории по надежности электроснабжения.
КТП подключается к ЛЭП посредством разъединителя.

3D Модели КТП Подстанция Трансформаторная

Автор

Алекс

Дата

05.12.2017

Язык

Русский

Состав

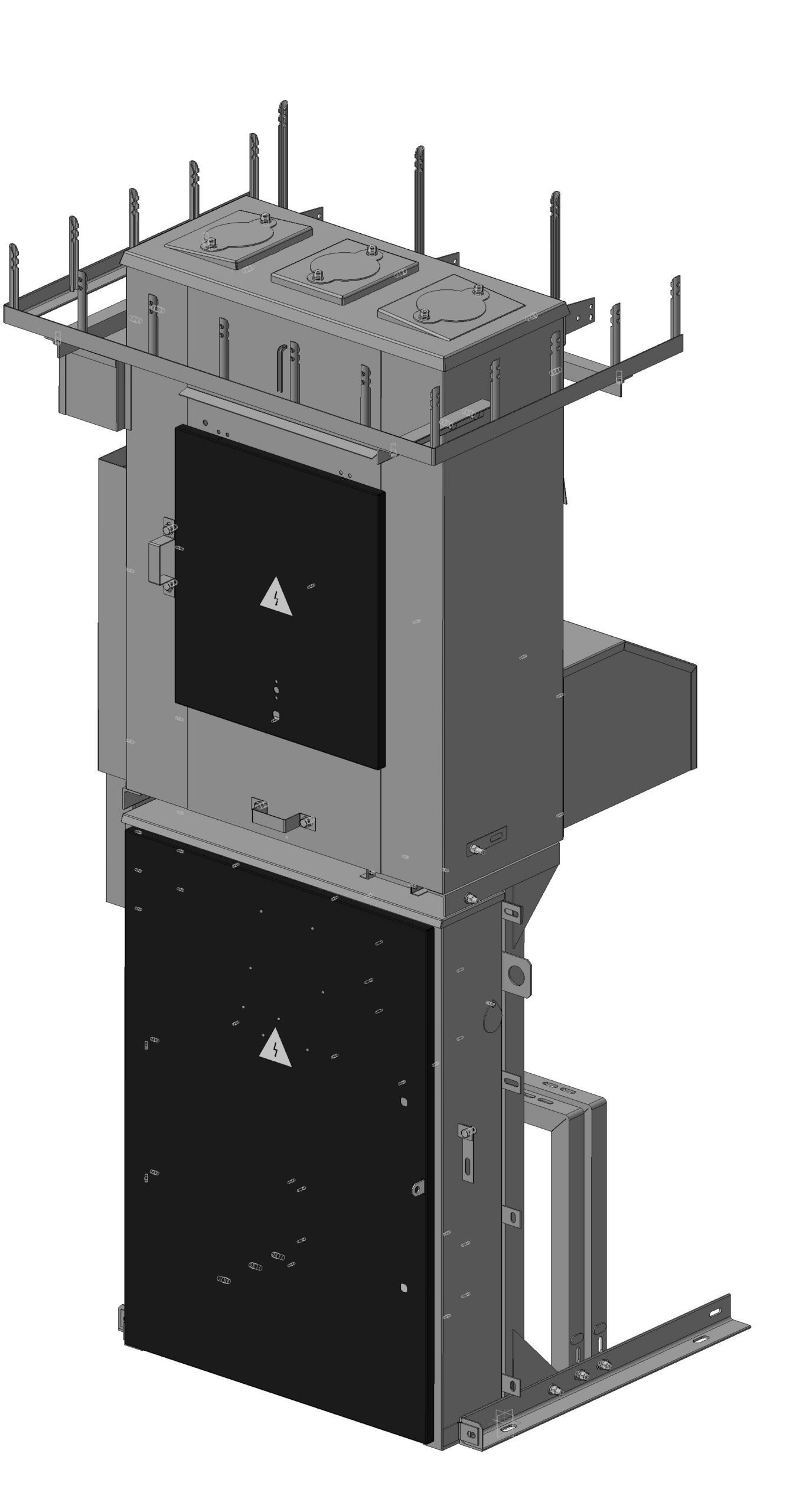

Общая 3D Сборка, подсборки, деталировка, чертежи

Софт

КОМПАС-3D 16SP1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
