Кронштейн на стену для прожектора с креплением на трубу

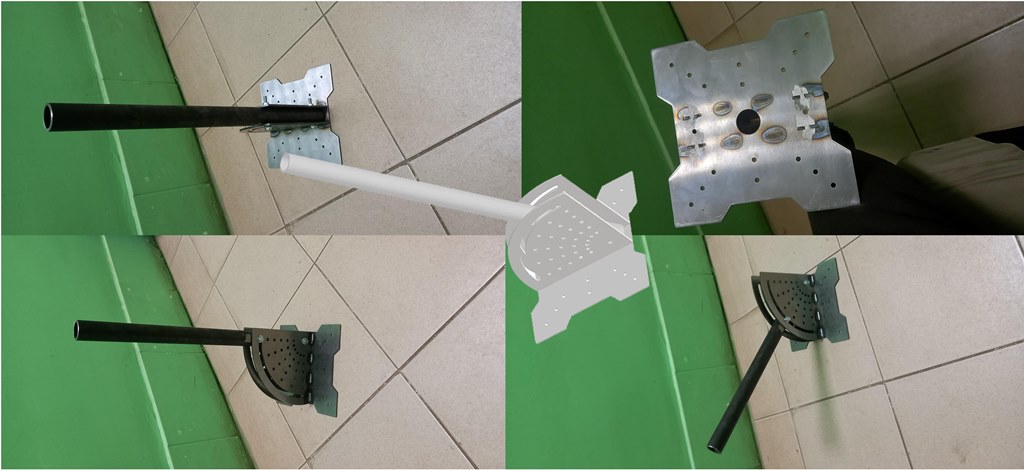

Габаритная модель настенного кронштейна для крепления уличного светодиодного светильника STL-150W01. Размер основания 186*186 мм. В основании имеется 16 отверстий диаметром 4,5 мм для крепления к стене. Толщина металла 3 мм. Боковины кронштейна так же изготовлены из стали 3 мм и имеют паз для регулировки угла наклона прожектора. Диаметр трубы в чертеже заложен 27 мм(3/4), но на практике может быть больше или меньше. В моём случае трубы на 27 пустили в производство, а новая партия была диаметром уже 30 мм, из-за чего пришлось фрезеровать по 1,5 мм с каждой стороны( на фото видно). Труба имеет длину 450 мм, но по необходимости можно увеличить. Для крепления трубы используются болты размером 6*40, 2 гайки и 2 увеличенных шайбы.
Состав: 3D сборка, чертежи
Софт: Autodesk Inventor 2021
