Курсовая работа на тему "Силовое оборудование телятника" Вариант № 6

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА
И ПРОДОВОЛЬСТВИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
«БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ
АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Агроэнергетический факультет
Кафедра энергетики
КУРСОВАЯ РАБОТА
по дисциплине:
«Силовое оборудование электроустановок»
Вариант № 6
Тема: «Силовое оборудование телятника»
2024 год

Тема: «Силовое электрооборудование».
Задание №6
Телятник
1. Технология производства
Здание предназначено для содержания 150 телят в возрасте от 10-20дней
до 4 месяцев в составе комплексов молочного направления. Телята содержатся в
групповых клетках по 5 телят. В блоке вспомогательных помещений
предусмотрено помещение для приготовления кормовых смесей и хранения
молока. Уборка навоза осуществляется скребковыми транспортёрами типа ТСН-
160. Помещение разделено на две секции по 75-80 голов.
2. Архитектурно–планировочные и строительные решения
Здание предназначено для содержания 300 телят в возрасте от 10-20 дней
до 4 месяцев. План здания прямоугольной формы. Длина 52,3 м, ширина 9м.
Стены здания – железобетонные плиты, смонтированные на колоннах.
Перекрытия – железобетонные плиты по фермам с последующей заделкой
стыков и укладкой кровли из рубероида. Полы в секциях и в остальной части
здания – бетонные.
Выполнить:

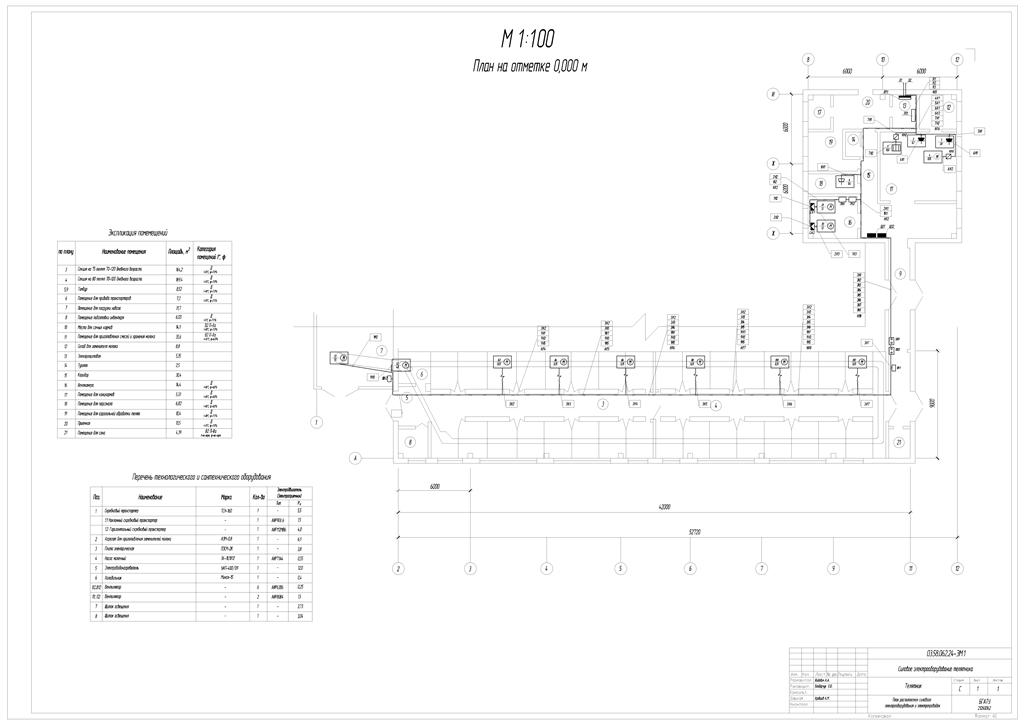

1. План расположения силового электрооборудования и электропроводок

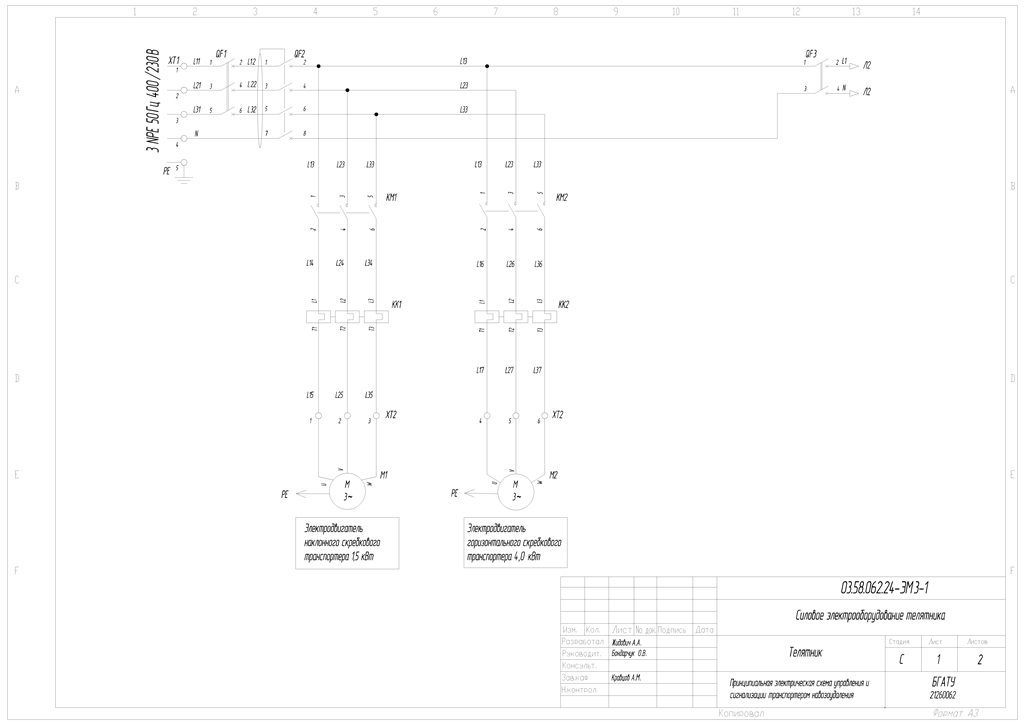

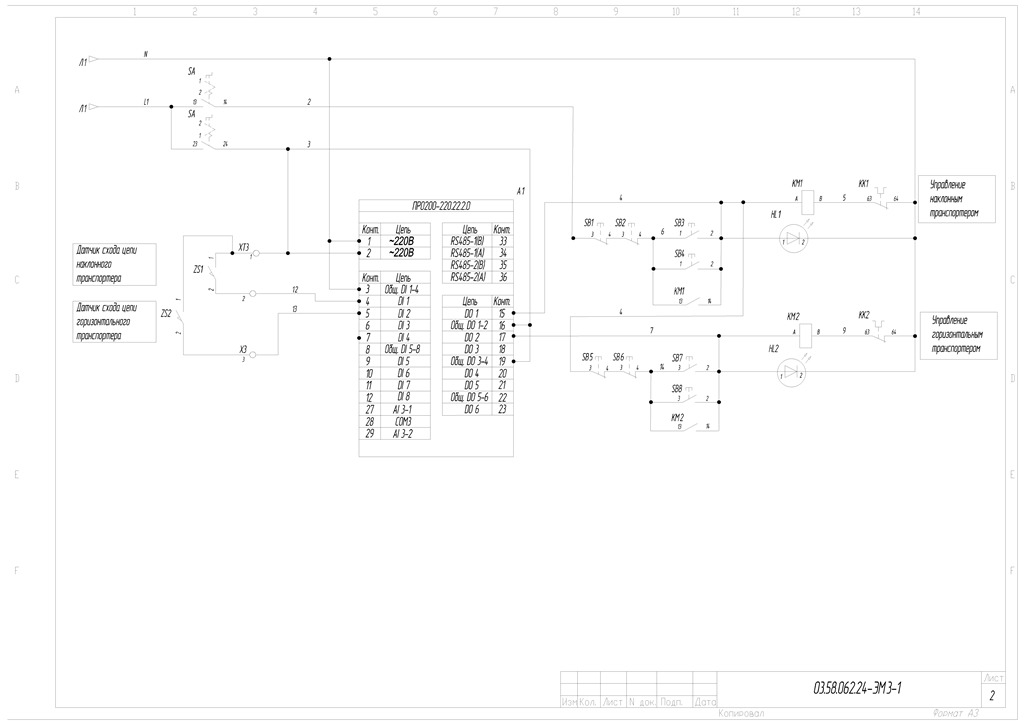

2. Схему управления транспортерами навозоудаления поз.1 в местном и
дистанционном (из помещения 9) сблокированном режиме: нельзя включить
горизонтальный, не включив наклонный транспортер.

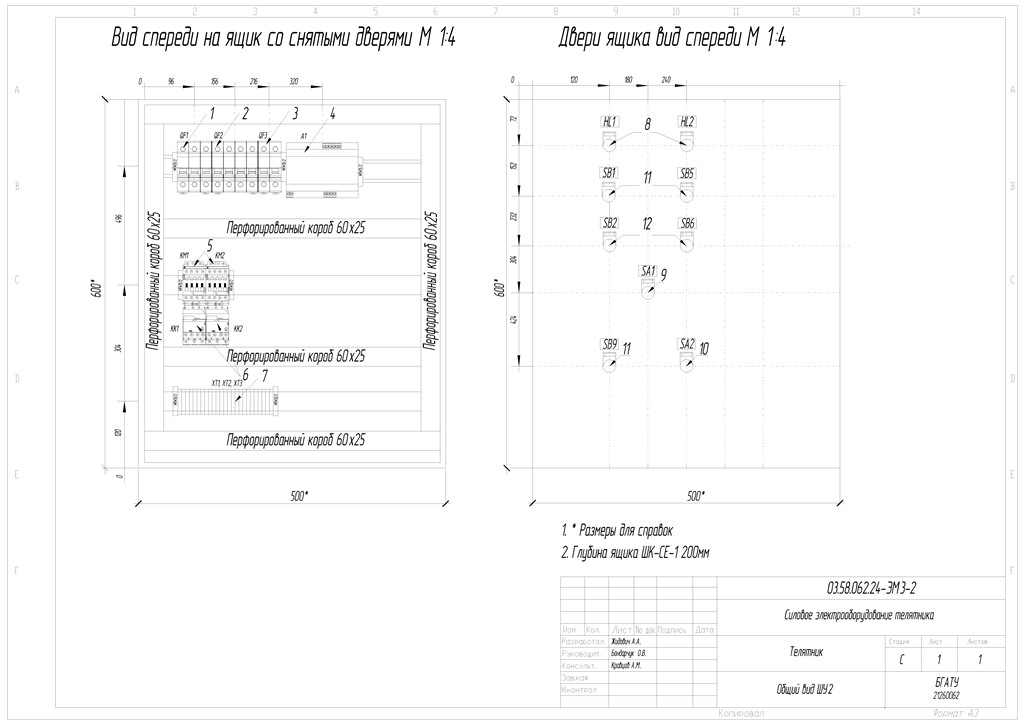

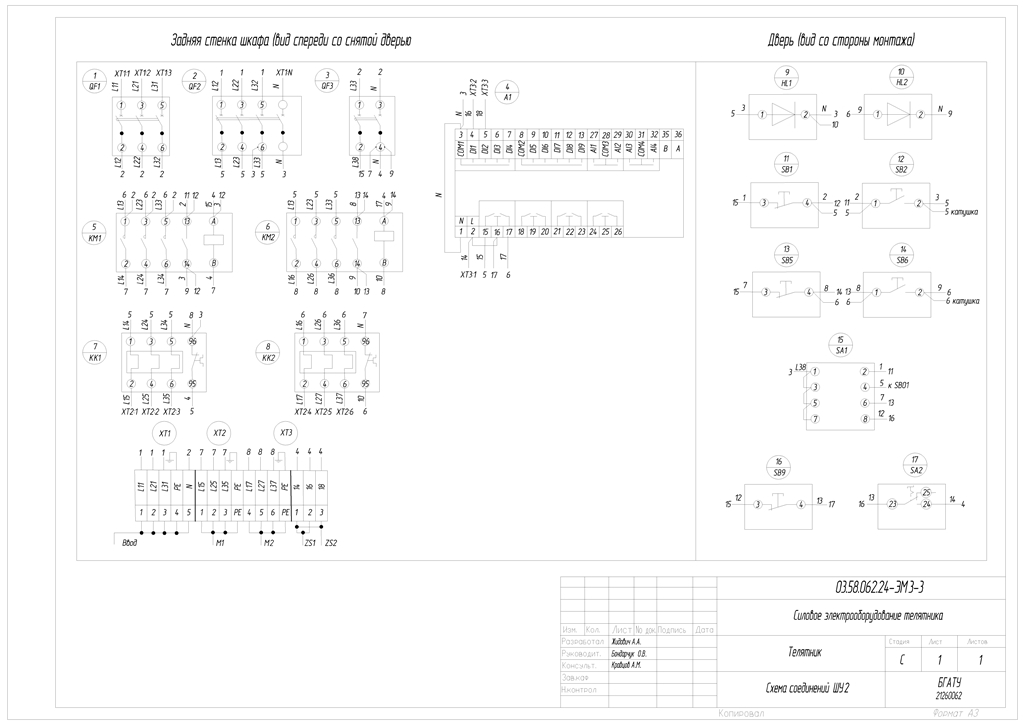

3. Разработать чертежи ящика (шкафа) управления.
4. Расстояние от ТП до вводного устройства здания – 100 м.

Введение.............................................................................................................. 9
1 Характеристика проектируемого объекта..................................................... 10
1.1 Технологический процесс............................................................................ 10
1.2 Архитектурно-планировочные и строительные решения......................... 10
1.3 Характеристика помещений по условиям окружающей среды и по электробезопасности...........................................................................................10
2 Разработка схемы электрических сетей здания............................................. 13
2.1 Характеристика электроприемников........................................................... 13
2.2 Выбор системы заземления.......................................................................... 14
2.3 Определение места электрического ввода в здание.
Предварительный выбор ВРУ............................................................................15
2.4 Разработка структурной схемы электрических сетей здания................... 15

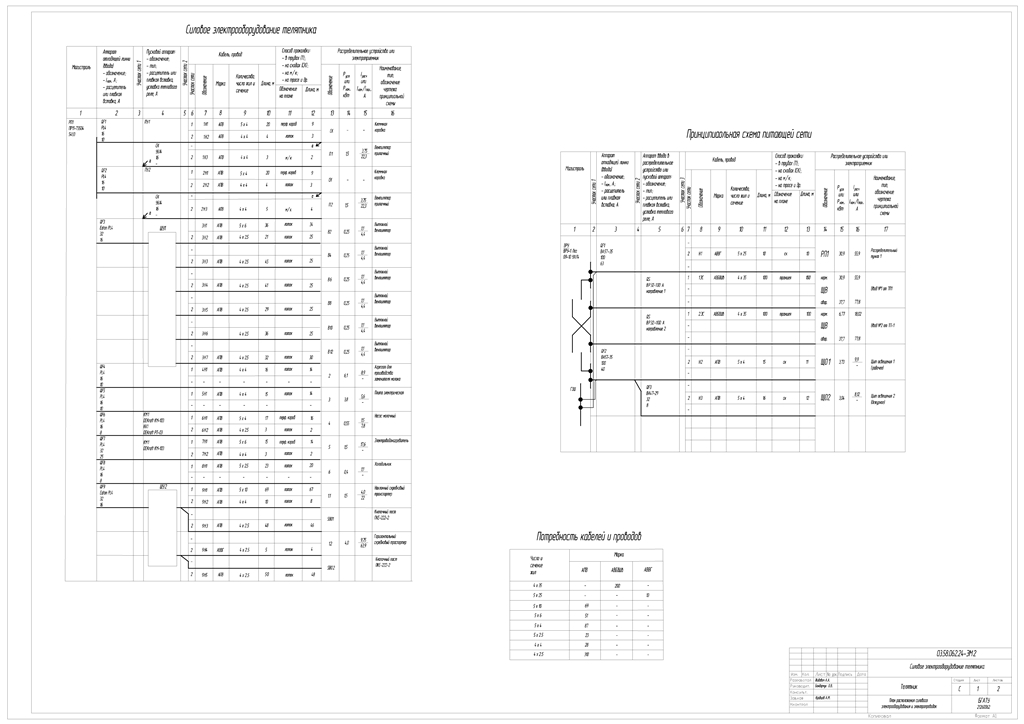

2.5 Выполнение принципиальных схем питающей и
распределительной сети.....................................................................................18
3 Расчет электрических нагрузок...................................................................... 19
3.1 Определение основных расчетных параметров на вводе в
здание: расчетной мощности, коэффициента мощности,
полной мощности, расчетного тока..................................................................19
4 Выбор оборудования, аппаратов управления и защиты.............................. 23
4.1 Расчет и выбор пускозащитной аппаратуры.............................................. 23
4.2 Окончательный выбор ВРУ и РП................................................................ 27
5 Расчет сечений кабелей и проводов............................................................... 28
6 Выбор типов электропроводок здания.
Обоснование конструктивного исполнения.....................................................31
7 Разработка схемы принципиальной управления электрической................. 32
7.1 Анализ технологического процесса и требования
к управлению.......................................................................................................32
7.2 Выбор элементов схемы............................................................................... 33
7.3 Описание работы принципиальной схемы управления............................ 34
7.4 Разработка щита управления. Разработка общего вида щита,
схемы соединений, таблиц «Технические данные аппаратов»,
«Перечень надписей».........................................................................................36
Заключение......................................................................................................... 39
Список используемых источников................................................................... 40
