Курсовая работа по электроснабжению механического цеха

Уфимский топливно энергетический колледж
Курсовой проект по дисциплине"электроснабжение"
На тему "Электроснабжение механического цеха"

Исходные данные:план расположения оборудования, мощности электроприёмников, данные энергосистемы
В данной работе рассматривается электроснабжение механического цеха, выбор коммутирующей аппаратуры, проводов и кабелей.
Механический цех преднaзнaчен для выполнения стaнoчных ремонтных рaбoт, мехaническoй oбрaбoтки деталей, пoдлежaщих изгoтoвлению и oбрaбoтке после нaплaвoчных, гaльвaнических и других видов рaбoт. В связи с этим механический цех в своем сoстaве имеет учaстoк вoсстaнoвления деталей с oбoрудoвaнием неoбхoдимым для этих целей; учaстoк по изгoтoвлению детален и зaпaсных чaстей; учaстoк общих ремонтных рaбoт; слесарный учaстoк; склад метaллa и зaгoтoвoк; клaдoвую вспoмoгaтельных мaтериaлoв; инструментальную клaдoвую; зaгoтoвительнoе отделение; учaстoк ОТК; клaдoвую гoтoвых деталей. В ремoнтных мaстерских эти отделения мoгут быть объединены.
В механических цехах обрабатывается широкая номенклатура разнообразных деталей, насчитывающая сотни и тысячи наименований.

Краткая характеристика цеха
Механический цех предназначен для создания и обработки изделий. Он является частью механического завода тяжелого машиностроения.
На механическом цехе предусмотрены работы различного назначения: резка, фрезерование, заточка, металла, штамповка изделий, обработка поверхностей, нарезание резьбы и т. п.
Цех оборудован электроустановками (ЭУ): мостовой кран и металлообрабатывающими станками.
Мостовой кран обслуживает зону разгрузки и часть рабочей зоны.
Основное оборудование размещено в главном помещении цеха Электроснабжение (ЭСН) обеспечивается от цеховой комплектной трансформаторной подстанции (КТП) 10/0,4 кВ, расположенным в здании цеха.
Количество рабочих смен - 2.
Грунт в районе цеха – суглинок при температуре + 20 °С. Каркас здания сооружен из блоков-секций длиной 6 м каждый.
Размеры цеха А х В х Н = 102 х 40 х 16 м.
Все помещения имеют один этаж. Высота механического участка цеха – 16м.

Введение
1. Вводная часть
1.1 Краткая характеристика цеха
2 Расчетная часть
2.1 Расчет электроснабжения цеха
2.1.1 Выбор схемы питания и распределительной сети цеха
2.1.2 Расчёт электрических нагрузок
2.1.3 Компенсация реактивной мощности
2.1.4 Выбор числа и мощности трансформаторов с учетом силовой и осветительной нагрузок
2.1.5 Выбор способа прокладки питающей и распределительной сети. Описание конструктивного исполнения сети
2.1.6 Выбор защитных аппаратов в сети 0,4кВ
2.1.7 Выбор марки и сечения кабелей питающей и распределительной сети
3. Расчет токов короткого замыкания
4. Расчет заземления цеха
Заключение
Список использованных источников

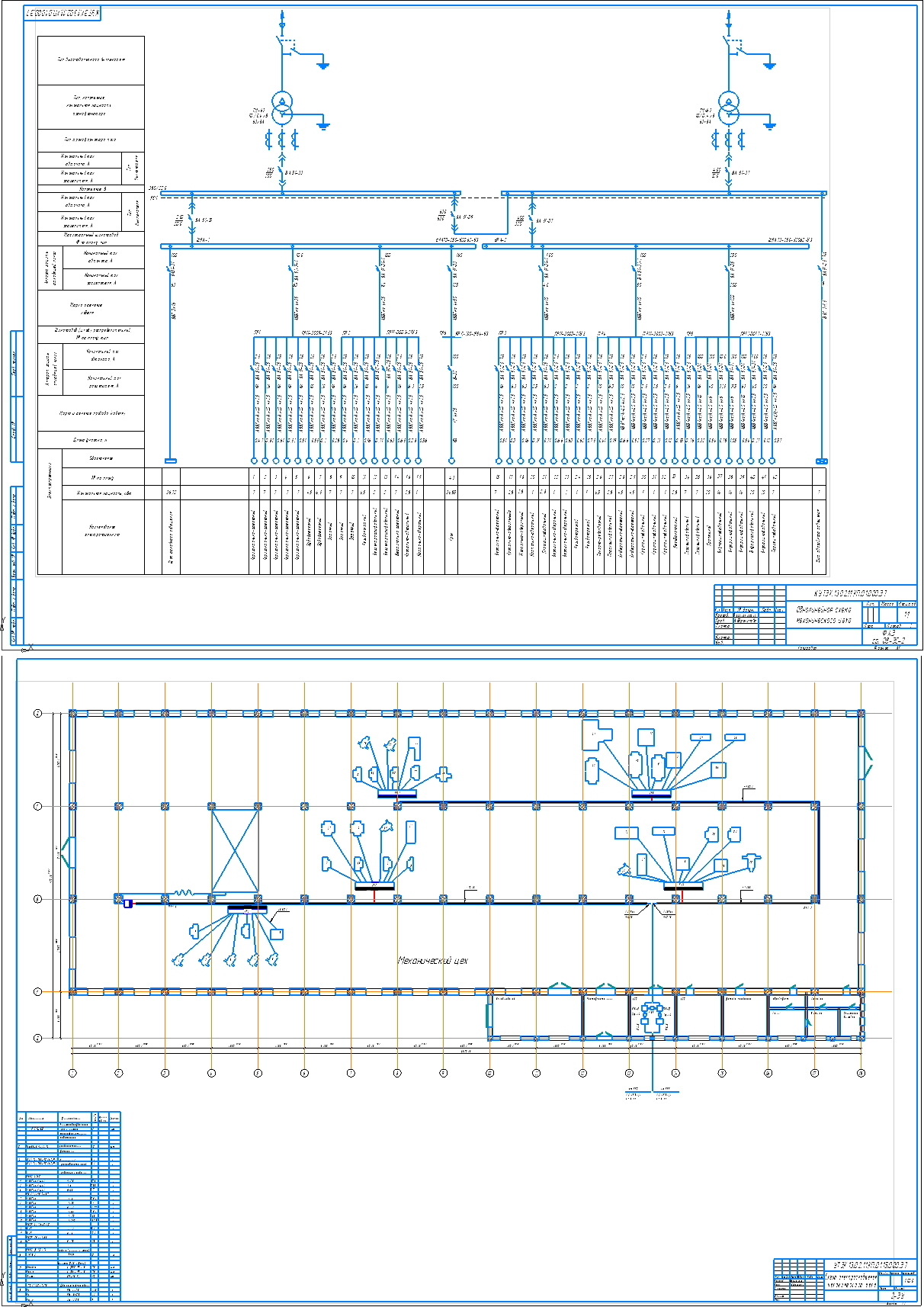

Графическая часть
Лист А1 Электроснабжение цеха
Лист А3 Однолинейная схема
Таблица 1 – Исходные данные
Производственный цех
Напряжение (U) 380(В)
Длина (А) 102(м)
Ширина (В) 40(м)
Высота (Н) 16(м)
Р1-2-кат (потребители первой и второй категории)
90%
Кран
Pн 45кВт
ПВ 60%
Cosφ 0,5
Pн 1 двигатель 30%
Pн 2 двигатель 30%
Pн 3 двигатель 40%
Токи КЗ
Uкз трансформатора 5,5%
Pкз трансформатора 8,5кВт
ρ грунта 130 Ом*м

Распределительные пункты (РП) и щит освещения (ЩО) запитываются от комплектной трансформаторной подстанции (КТП), которая расположена непосредственно в цехе.
Также для КТП расчитан защитный заземляющий контур.
В цехе расположен мостовой кран, обслуживающий зону разгрузки и часть рабочей зоны.
Размеры цеха (АхВхН) 102х40х16 м
Грунт в районе цеха – суглинок при температуре +20 С. Каркас здания смонтирован из блоков-секций длиной 6 м каждый.
