Люк электрощитовой под счетчики

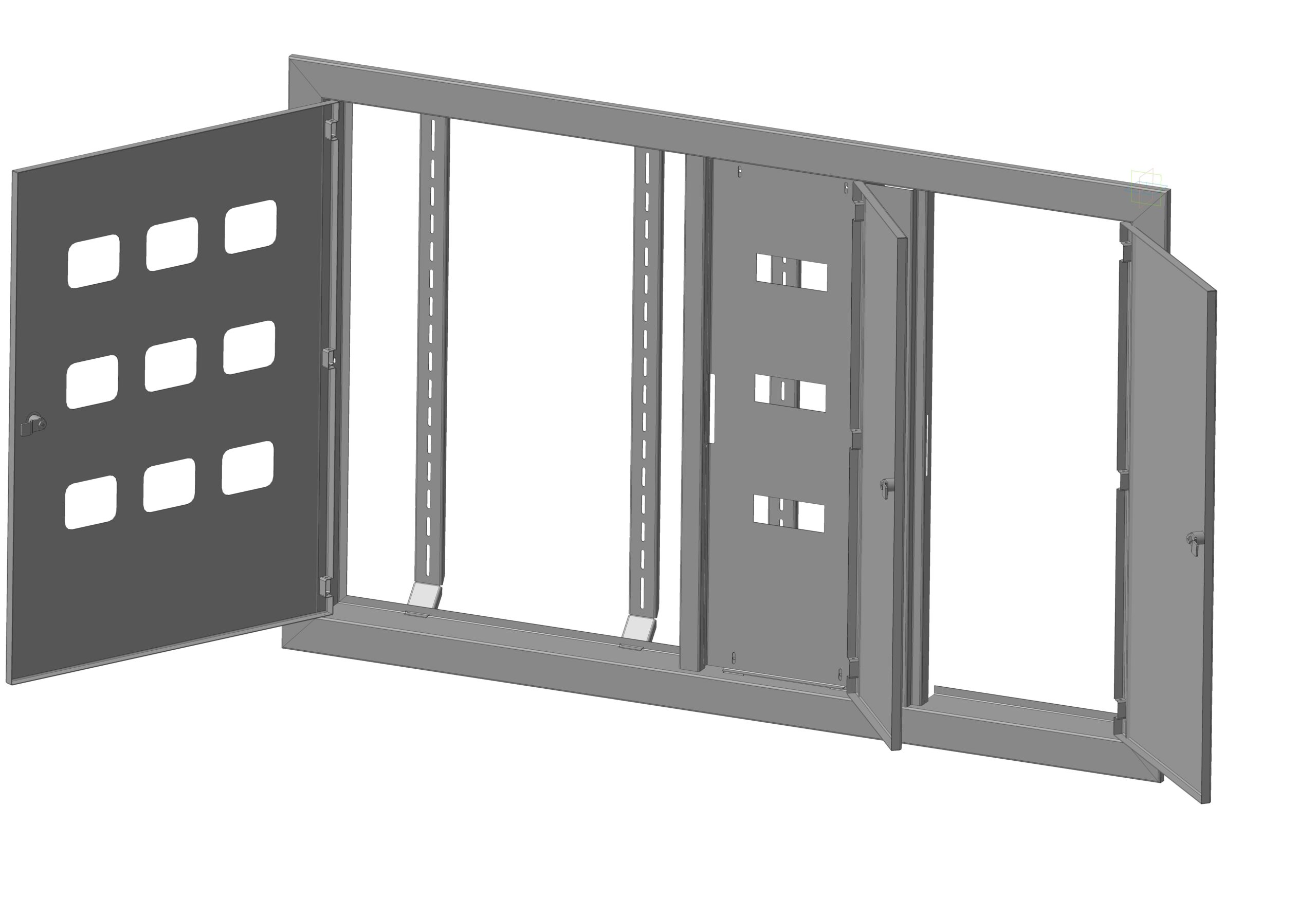

Люк предназначен для монтажа счетчиков и проводки многоквартирных зданий, состоит из двух, разделенных между собой частей, толщина металла 1,2 мм. Состоит из 3 створок менее 500мм для свободного прохода. Размеры проема 1350х850 мм.

Состав: 3D сборка

Софт: КОМПАС-3D V16.1

Файлы:
швеллер крепежный к створке 1,2мм.m3d
замок.m3d
Чертеж Тип 1.cdw
створки/
створки/створка малая 1,4мм.m3d
створки/створка большая 1,4мм.m3d
створки/Сборка ДОП СТ3.a3d
створки/Сборка ст1 осн с петлями.a3d
створки/створка малая 1,4мм основной проем.m3d
створки/Сборка ст2 осн с петлями.a3d
отдельный элемент 1.2мм.m3d
петли подрез.dxf
1,2.frw
рамка/
рамка/верх 1,2мм.m3d
рамка/боковые.m3d
рамка/швеллер средний меж отсеков 1,2мм.m3d
рамка/Сборка рама.a3d
рамка/низ 1,2мм.m3d
рамка/перегородка под замки 1,2мм.m3d
крепеж под проводку 1.2 мм 4шт.m3d
1,2мм Тип 1.lxd
1,2.dxf
ОБЩАЯ.a3d
швеллер крепежный рама 1.2мм.m3d
