Модернизация охранного периметра с устройством комплекса ИТСО. Система питания и заземления
Замена КПП периметра, замена светильников, системы заземления и электроснабжения, схемы принципиальные и электрические

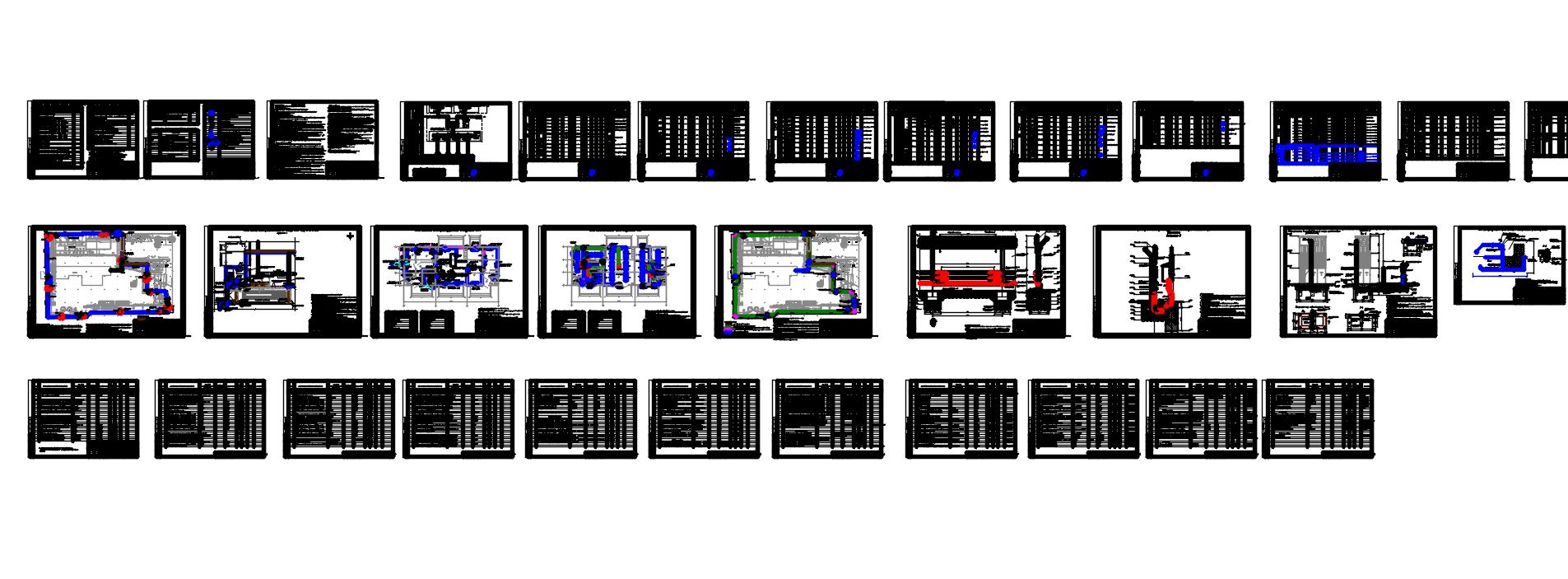

Состав: Схема электрическая принципиальная ВРУ-1,Расчетная схема силовой сети, Схема функциональная электроснабжения и управления линии освещения КПП , Противотаранное устройство облегченного типа ПТУ-Л "ПРЕПОНА". Схема электрическая соединений и подключений , Ворота распашные двустворчатые "МАХАОН-стандарт". Схема электрическая соединений и подключений, План сетей электроснабжения, План силового электрооборудования в модульном КПП, План осветительной сети модульного КПП , Схема прокладки кабельных трасс, Установка и заземление коробов на ж/б заграждение, Прокладки кабеля до оборудования на складывающейся опоре, Электроподключение наблюдательной (постовой) вышки, План электроподключения щита питания в наблюдательной (постовой) вышки, Расстановка шкафов и щитов в модульном КПП , Узел ввода в модульное КПП ТЭЦ-1, Расположение оборудования в шкафах, Система уравнивания потенциалов, План заземления модульного КПП, План заземления , Устройство контура заземления, Прокладка кабельной линии в траншее, Опросный лист на АВР, сецификации, общие указания
Софт: AutoCAD 2010
