МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ
ФГБОУ ВО «БАШКИРСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ»
Дипломный проект на тему: Модернизация системы освещения ГУП «Племптицезавод благоварский» Благоварского района РБ
Уфа 2015
Дипломный проект

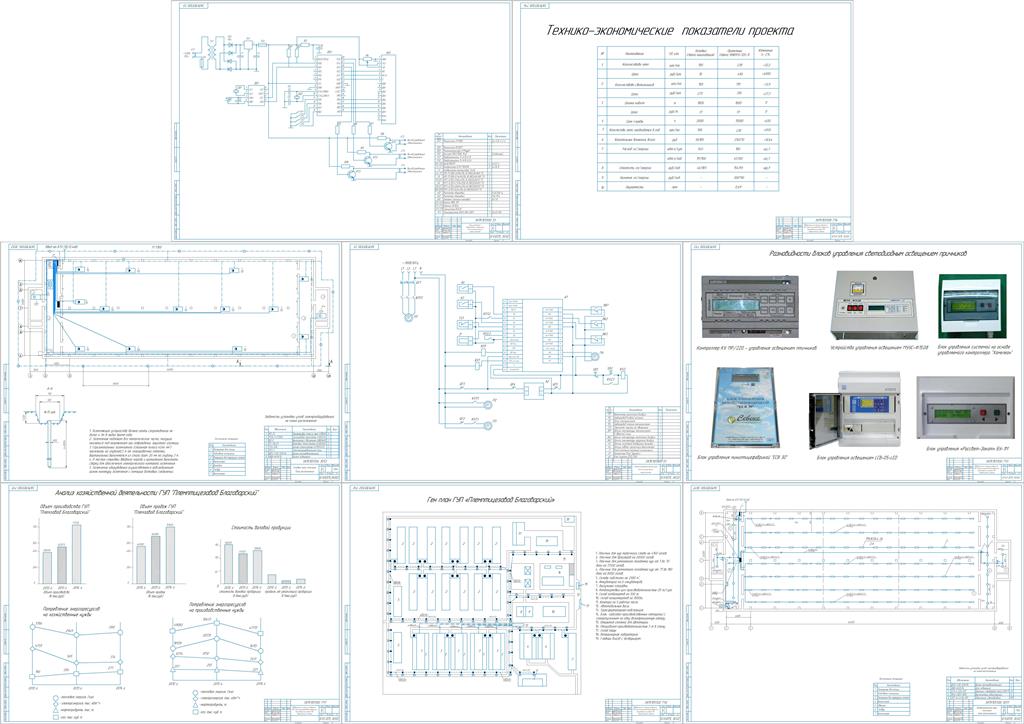

Был проведен расчет осветительной сети (плакат №3) и выбраны све-тильники для секций птиц, как и для большинства с/х помещений, выберем световой прибор с косинусной кривой силы света (Д). Выбираем светиль-ник ЛСП 44-2х36-001 и стандартную светодиодную лампу с возможно-стью регулирования УНИПРО-120. для маленьких помещений используем светильники ССО-А-220-001.
Приведен расчет питания осветительной сети по группам. Выбраны необходимые автоматические выключатели.
Был произведен выбор силового электрооборудования для очистки помещения от помета и выбрано сечение питающего кабеля (плакат 4)
Рассчитав освещение были рассмотрены блоки управления светоди-одами с функцией рассвет закат (плакат № 5).
Проанализоровав существующие блоки был разработан собсветн-ный блок управления Блок управления представляет собой микропроцес-сорное программируемое устройство, обладающее следующими особен-ностями:
- распространенный микроконтроллер ATmega8.
- три независимых исполнительных канала.
- независимые временные интервалы таймеров для каждого канала.
- каждый канал, имеет по три настраиваемых периода плавного включения – выключения.
- режим работы таймера суточный с 00:00. до 23:59.
- точность программируемых таймеров до 1 минуты. Общей сложно-стью для каждого канала, от 1 минуты до 24 часов.
- полное управление таймером с помощью 4-х кнопок.
Для автоматического поддержания параметров микроклимата была разработана схема управления вентиляцией (плакат № 7).
ВВЕДЕНИЕ
1 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ОБЪЕКТЕ ПРОЕКТИРОВАНИЯ
1.1 Общие сведения о предприятии
1.2 Экономическо-производственная характеристика хозяйства
1.3 Обзор и анализ конструкций и процессов работы в птичнике
1.4 Технологическая характеристика птичника для содержания кур-бройлеров
1.5 Обзор оборудования птичника
2 ОСВЕТИТЕЛЬНАЯ СЕТЬ
2.1 Анализ потребляемой электроэнергии
2.2 Выбор системы и вида освещения, типа источников света
2.3 Светотехнический расчет
2.4 Выбор схемы электроснабжения и напряжения питания осветительной сети
3 РАСЧЁТ И ВЫБОР ОСНОВНОГО ЭЛЕКТРООБОРУДОВАНИЯ ПТИЧНИКА
3.1 Расчет и выбор электроприводов
3.2 Расчет и выбор электроприводов системы вентиляции
3.3 Расчет системы отопления
4 РАСЧЕТ СИЛОВОЙ СЕТИ
4.1 Расчет силовых проводов
4.2 Расчет пускозащитной аппаратуры
4.3 Расчёт мощности привода
5 АВТОМАТИЗАЦИЯ СИСТЕМЫ ОСВЕЩЕНИЯ
5.1 Обзор светодиодного освещения птицефабрик
5.2 Регулируемое освещение для птицефабрики
5.3 Разработка блока управления светодиодного освещения
6 БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА
6.1 Обеспечение условий и безопасности труда на производстве
6.2 Опасные и вредные производственные факторы, методы и средства защиты
6.3 Обеспечение безопасной эксплуатации электроустановок и электрооборудования на производстве
6.4 Экологичность проекта
7 ТЕХНИКО – ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА
7.1 Расчет затрат на использование в птичнике для освещения лампы УНИПРО-120-1
7.2 Экономия электроэнергии в год и срок окупаемости
ЗАКЛЮЧЕНИЕ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
