Монтаж дробилки щековой СМ-741

Установка дробилки щековой СМ-741 в Огнеупорном цехе для измельчения известняка

Техническая характеристика
1.Дробилка щековая СМ-741
2.Производительность,м /час
при размере выходной щели 100мм 48
40мм 19,8
3.Размер загрузочного отверстия,мм 400х900
4.Электродвигатель АОП2-82-6
5.Мощность привода,квт. 40
6.Частота вращения,об/мин 985
7.Частота вращения вала дробилки,об/мин 290
8.Масса дробилки (без электрооборудования),кг 9514

Состав: Спецификация, Сборочный чертеж, Схема электроснабжения, Общие данные, План прокладки кабелей Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
1.???. ?஡????.??騥 ?????.cdw
2.???? ?ப????? ???????.cdw
3.?奬? ??.᭠??????.cdw
А250S6 двигатель дробилки.doc

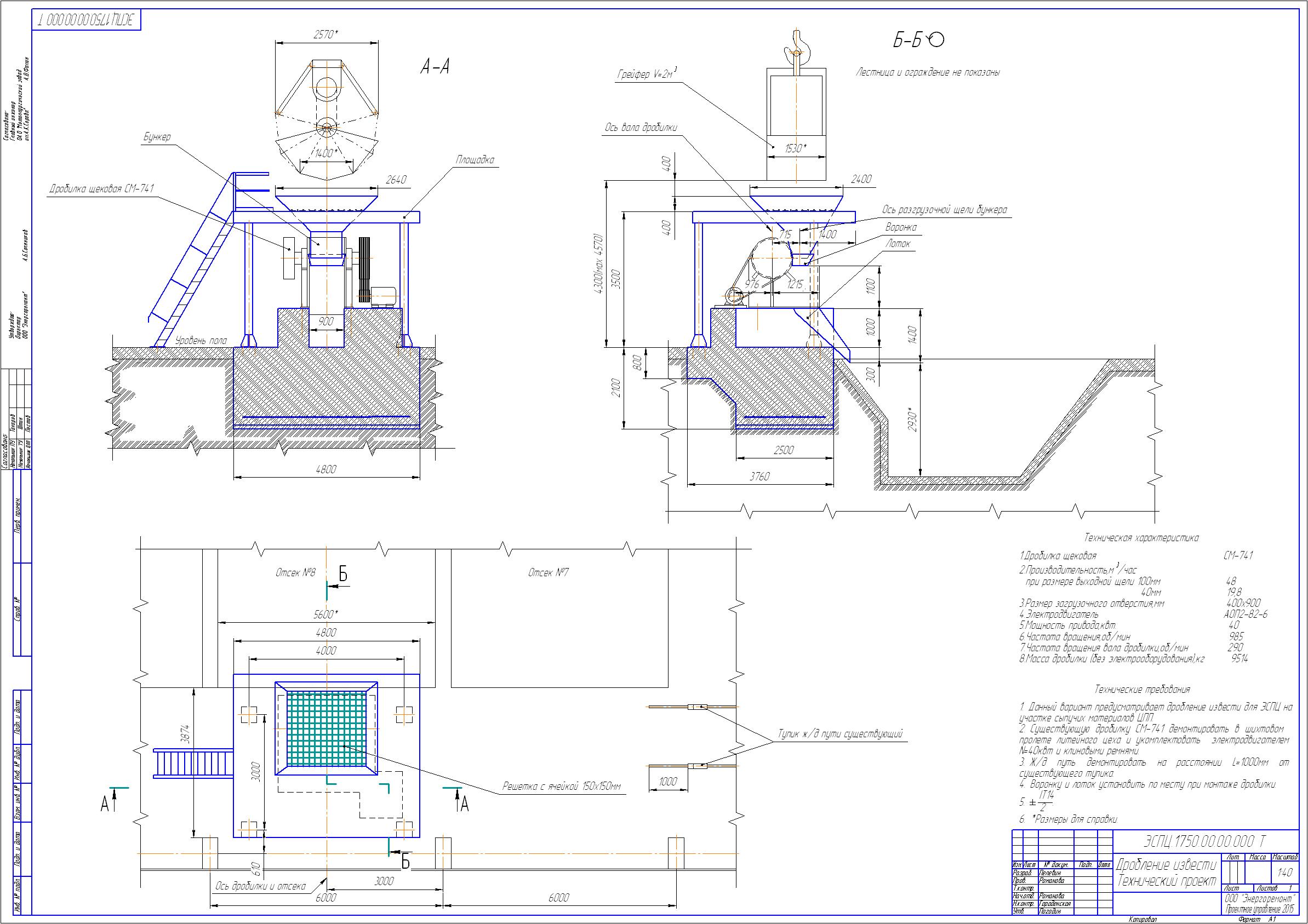

Дробление извести Сборочный чертеж _ ЭСПЦ.1750.00.00.000 СБ вар.2.cdw
Спецификация ЦПП-1750-ЭС.spw
