Конкурс асов 3D-моделирования

Низковольтное комплектное устройство

Национальный исследовательский университет "МЭИ"
Кафедра Электромеханики, электрических и электронных аппаратов
Курсовой проект по дисциплине "Электрические и электронные аппараты"
На тему "Низковольтное комплектное устройство"
Москва 2016

Проектирование низковольтного комплектного устройства на базе устройств компании ABB. Расчет однолинейной схемы электроснабжения, по итогам которой осуществлялся выбор электрических аппаратов.

Исходные данные:

№ Параметры Значение
1 Мощность питающего трансформатора 400
2 Номинальное линейное напряжение 380
3 Напряжение короткого замыкания 4,5
4 Потери в меди 5,9
5  Длины соединительных кабелей 50 20 15
6 № двигателя 1
7 Мощность двигателя 4
8 Тип двигателя АИР132S8
9 КПД двигателя 83
10 Коэффициент мощности cosφ двигателя 0,7
11 Кратность пускового тока двигателя 6,0
12 Номер варианта схемы нагрузки 1
13 Мощность нагрузки 3
14 Мощность нагрузки 1

Содержание:
1.Предварительные расчеты
2.Выбор электрических аппаратов управления и защиты
3.Заказная спецификация

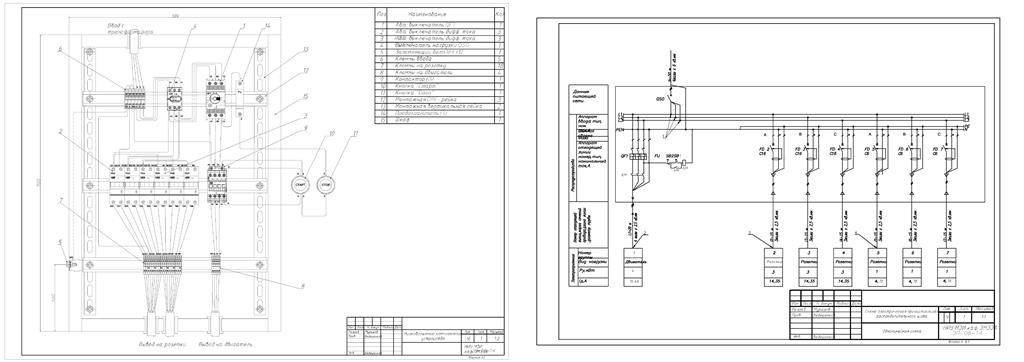

Состав: НКУ(СБ), Спецификация, Схема распределительного щита (Э3) Язык документа

Софт: AutoCAD 2015LT

Сайт: www

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Низковольтное комплектное устройство

НКУ ПЗ.docx
схема электрическая принципиальная.dwg
НКУ СБ.dwg
