Освещение механического цеха и электрооборудование токарно-винторезного станка 16К20

ГБПОУ МО "Воскресенский колледж
Техническая эксплуатация и обслуживание электрического и электромеханического оборудования (пот отраслям)
Курсовой проект по дисциплине: МДК 01.03.Электрическое и электромеханическое оборудование
На тему: "Освещение механического цеха и электрооборудование токарно-винторезного станка 16К20"
Воскресенск 2020

Исходные данные Токарный станок модели 16К20, с требуемыми проектировочными характеристиками
Наибольший диаметр обработки:
– над станиной 400 мм
– над поперечным суппортом 200 мм
Наибольший диаметр обрабатываемого прутка, 50 мм
Расстояние между центрами 710,1000,1400,2000 мм
Диапазон подач, мм/об:
– продольных 0,05 – 2,8
– поперечных 0,025 – 1,4
Масса станка, 2835 кг
Длина прохода резца, Lп.р, 935мм
Выбор освещенности для рабочего освещения производим с учетом следующих факторов:
характеристика зрительной работы – Средней точности;
разряд зрительной работы – IV а;
наименьший размер объекта различия – свыше 0,5 до 1 мм;
контраст объекта с фоном – малый;
характеристика фона – средний;
Содержание
Введение
1. Краткая техническая характеристика токарно-винторезного станка 16К20
2. Требования к электроприводу и автоматике
3. Выбор рода тока и величины питающих напряжений
4. Светотехнический и электрический расчет осветительной установки
5. Выбор системы электропривода
6. Расчет мощности электродвигателей, их выбор и проверка

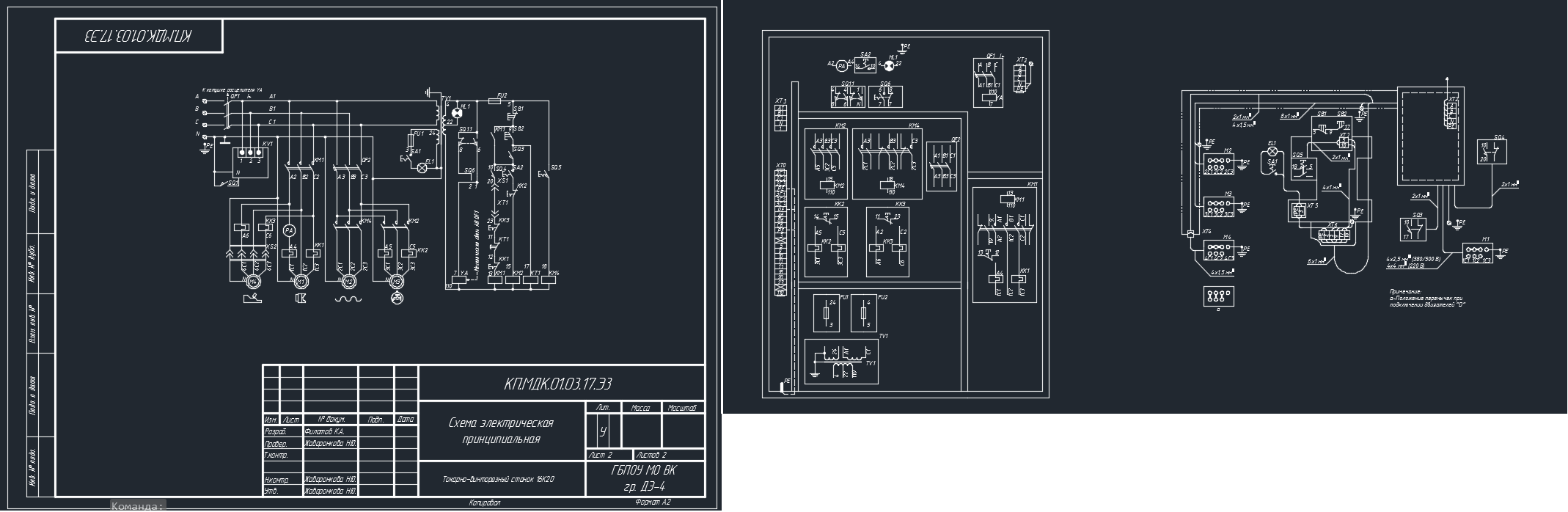

7. Описание принципиальной схемы управления
8. Мероприятия по технике безопасности при эксплуатации
9. Мероприятия по экономии электроэнергии
Список используемых источников
