Переоборудование трансформаторной подстанции

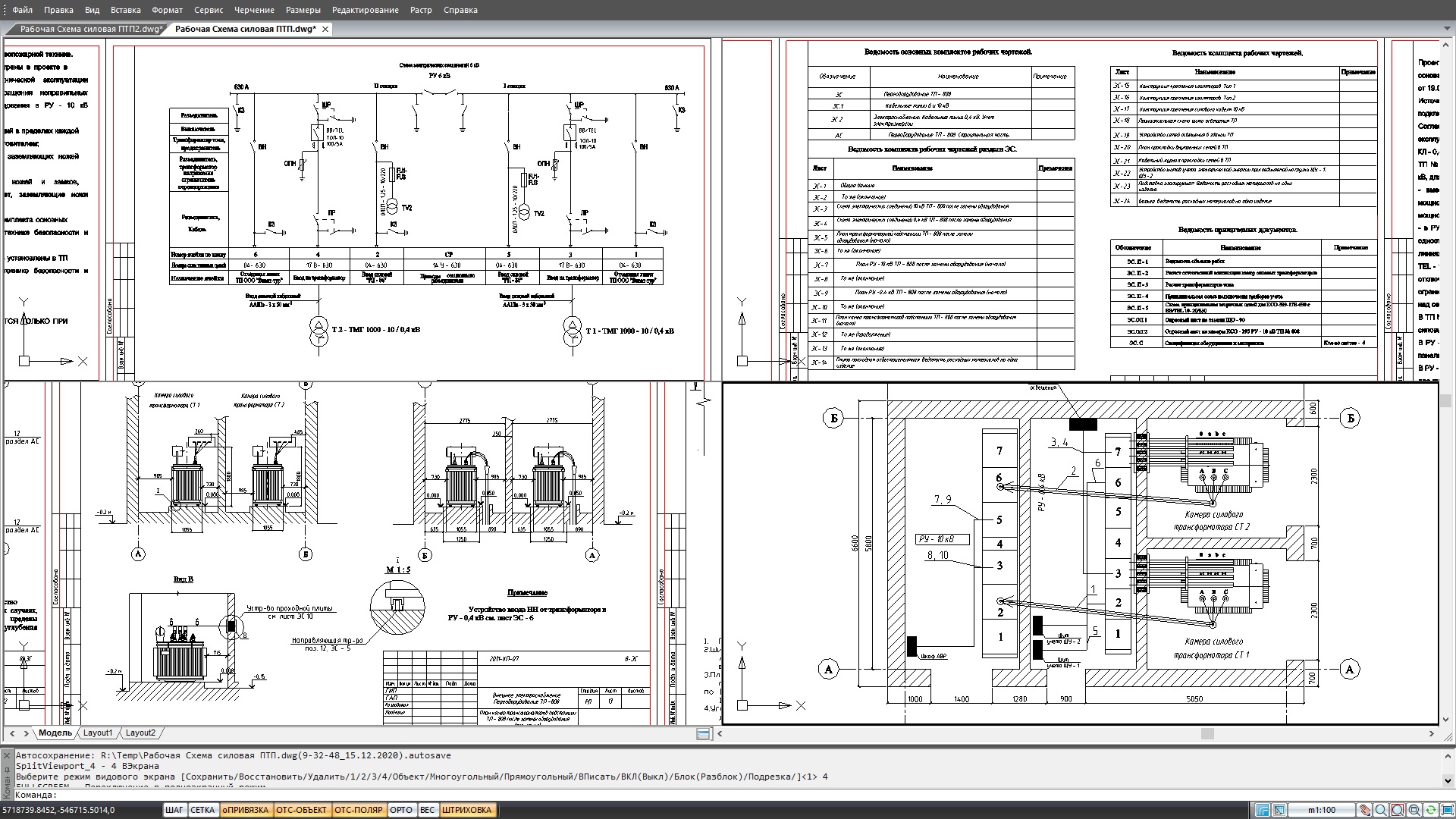

Проект внешнего электроснабжения 12-ти этажного жилого дома. Переоборудование трансформаторной подстанции с 6 кВ на 10 кВ.

Проект внешнего электроснабжения 12-ти этажного жилого дома выполнен на основании технических условий № 26 - 09 / ИС 73 от 02.10.2008г. и №26-08/ИС - 1427 от 19.03.2009 г.
Источник электроснабжения: РП - 86 на балансе ОАО . Точка подключения: РУ - 0,4 кВ ТП № 808. Напряжение в точке подключения: 0,4 кВ.
Согласно техническим условиям граница балансовой принадлежности и эксплуатационной ответственности в РУ - 0,4 кВ ТП № 808 на кабельных наконечниках КЛ - 0,4 кВ.
ТП № 808 согласно техническим условиям переводится на напряжение 10 / 0,4 кВ, для этого:
- вместо существующих двух силовых трансформаторов (СТ) 6 / 0,4 кВ мощностью 630 кВА устанавливаются силовые трансформаторы (СТ) 10 / 0,4 кВ мощностью 1000 кВА
- в РУ -10 кВ вместо существующих камер КСО - 3 устанавливаются камеры одностороннего обслуживания КСО - 393 с выключателями нагрузки. На отходящих линиях трансформаторов устанавливаются ячейки с вакуумными выключателями ВВ / TEL - 10 - 20 / 630 с блоком управления BU / TEL - 220 - 05 A (номинальный ток 630 А, отключающая способность 20 кА, оперативный ток - переменный 220 В). Из - за ограниченных размеров РУ - 10 кВ ТП № 808 узел секционирования устанавливается над секциями.
В ТП № 808 выполняется замену кабельных перемычек 10 кВ и ошиновки 0,4 кВ силовых трансформаторов, сборных шин 0,4 кВ.
В РУ - 0,4 кВ ТП № 808 выполнить замену существующих панелей ЩО - 59 на панели ЩО - 90.
В РУ - 10 кВ ТП, установить две линейные панели КСО - 393 с выключателями нагрузки для подключения нагрузки, в данных камерах устанавливаются узлы учета на высокой стороне 10 кВ.
В РУ - 10 кВ ТП № 808 на вновь смонтированных камерах с вакуумными выключателями выполняется релейная защита от междуфазных коротких замыканий и перегруза. Комплект релейной защиты выполняется на электронной электронной базе РС - 80 - М2 - 8.
