Перерасчет электроснабжения района города в ходе архитектурной перепланировки

БГСХА
Кафедра электроэнергетики и автоматики
Выпускная квалификационная работа на тему: "Перерасчет электроснабжения района города в ходе архитектурной перепланировки"
Белгород 2014

Аннотация
Работа посвящена перерасчету электроснабжения района города в ходе архитектурной перепланировки.
Определена расчетная нагрузка, определен центр электрических нагрузок, определено количество и мощность ТП, выбраны марка и сечение кабеля. Определены токи короткого замыкания.
Дипломная работа содержит 19 таблиц, 7 рисунков, 17 источников используемой литературы, 61 стр.

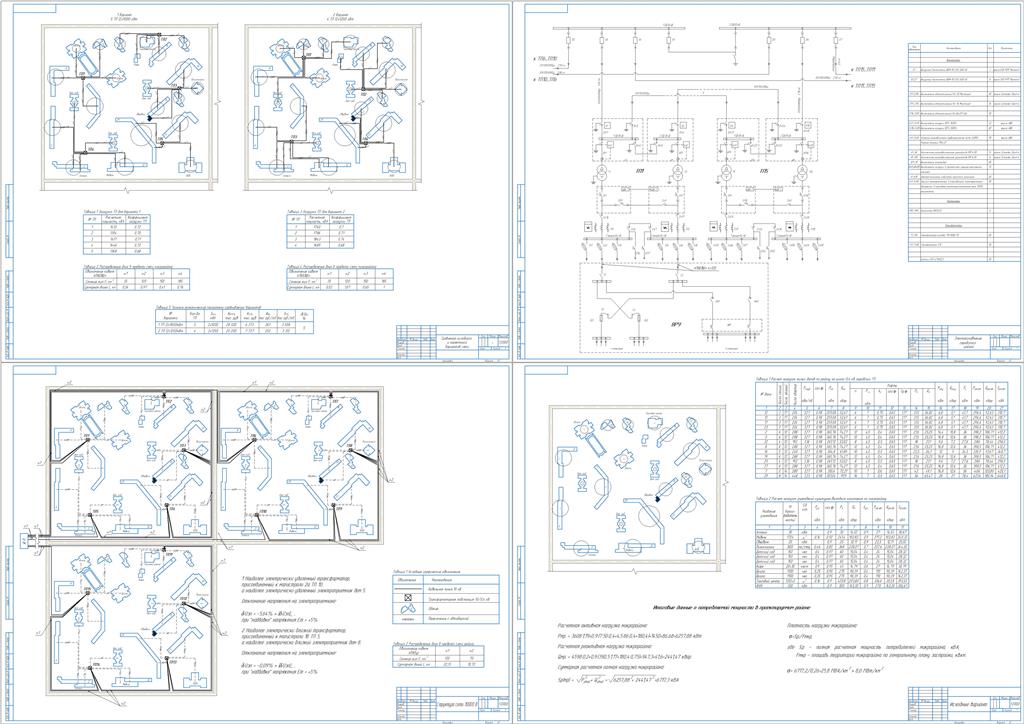

В графической части на 4 плакатах формата А-1 приведена визуальная информация, наглядно отражающая проделанную работу.

СОДЕРЖАНИЕ
Введение……………………………………………………………………………………….…5
1. Основная часть………………………………………………………………………………...6
1.1. Общая характеристика систем электроснабжения городов 6
1.2. Определение расчетных нагрузок проектируемого района 9
1.2.1 Расчет нагрузок жилых домов и учреждений культурно-бытового назначения 9
1.3. Определение расчетной нагрузки освещения 13
1.3.1. Итоговые данные о потребляемой мощности в проектируемом районе 14
1.4.. Выбор мощности и типа трансформаторных подстанций 10/0,4 кВ 17
1.4.1. Выбор мощности и типа трансформаторных подстанций 10/0,4 кВ. 17
1.4.2. Суммирование нагрузок и определение места расположения центра питания 19
1.5. Формирование и выбор схем и параметров распределительных сетей 380В. 25
1.5.1. Выбор сечений жил кабелей 380В………………………………………………….25
1.5.2. Выбор сечений КЛ по нагреву. …………………………………………………….26
1.5.3. Проверка выбранных сечений по допустимым потерям напряжения………..…..27
1.6. Сравнение вариантов сети 0,38кв по критерию минимума дисконтированных 32
1.6.1. Расчёт капиталовложений 32
1.6.2. Расчёт издержек 36
1.7. Формирование и выбор структуры, схемы и параметров электрических сетей 10 кв района города 40
1.7.1. Определение потокораспределения в сетях 10 кВ 40
1.7.2. Выбор сечений жил кабелей 10 кВ по экономической плотности тока. 42
1.7.3. Проверка выбранных сечений жил кабелей 10 кВ по условию допустимого нагрева…………………………………………………………………………………………..43
1.7.4. Проверка выбранных сечений жил кабелей 10 кВ на термическую стойкость к токам короткого замыкания. 44
1.7.5. Проверка выбранных сечений по допустимым потерям напряжения 44
1.8. Качество напряжения на электроприемниках жилых и общественных зданий микрорайона. 48
1.8.1. Оценка и обеспечение качества напряжения по его отклонению от номинального. 48
1.8.2. Оценка и обеспечение качества напряжения по размаху его изменения 53
1.9. Технико-экономический показатель сети……………………………..…………………..57
Заключение……………………………………………………………………………………......59
Список литературы…………………………………………………………………………….…61
