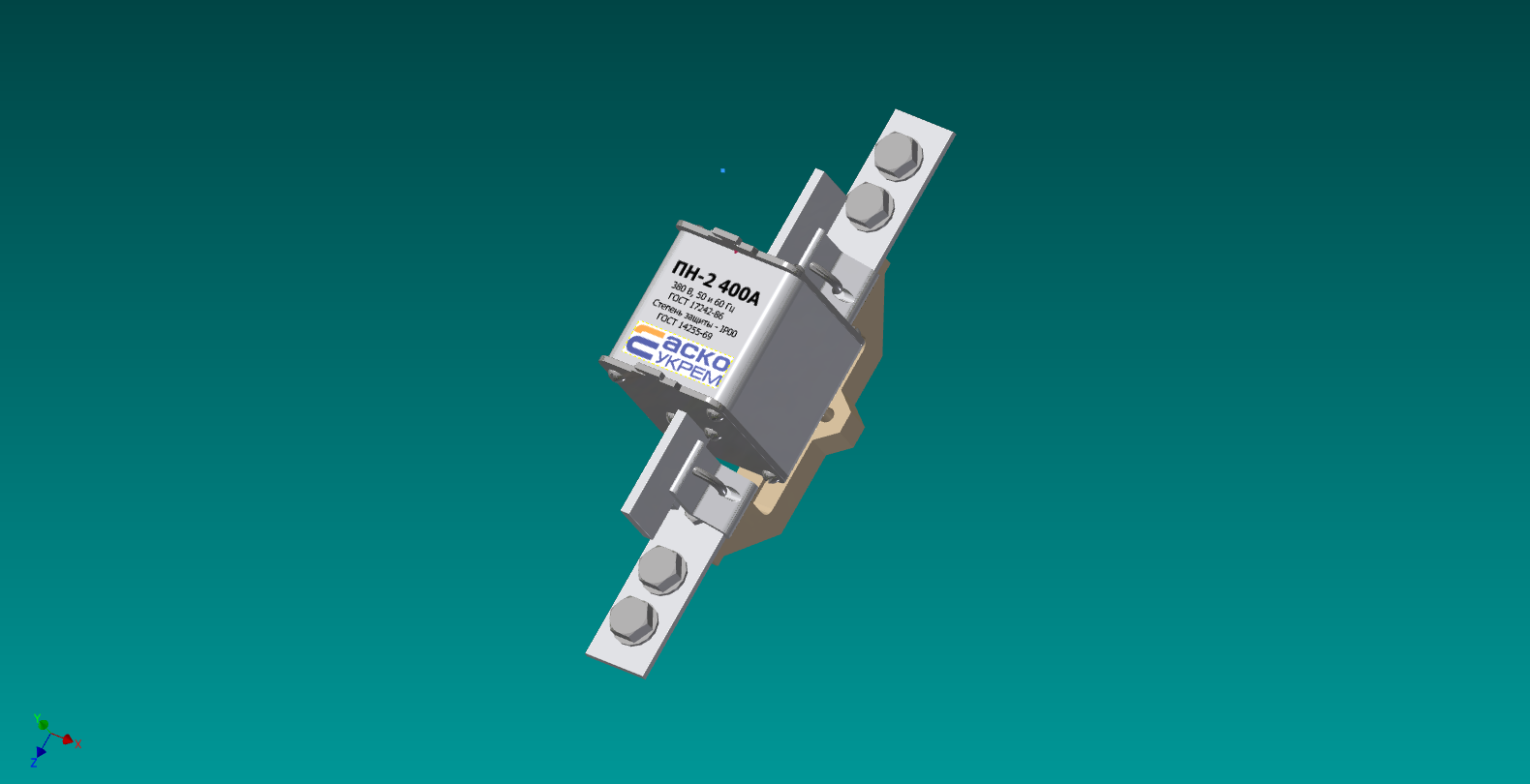

Предохранитель плавкий ПН2

Предохранители ПН2 в сборе включают в себя из плавкую вставку, контактных оснований и изоляторную основу.
Плавкая вставка состоит из изолятора (оболочки), заполненного кварцевым песком и плавкого элемента. При увеличении тока выше номинального, плавкий элемент перегорает, песок срабатывает вместо дугогасительной камеры, контакт прерывается.
Контактные основания (губки к ПН-2) конструктивно представляют из себя медные или луженые пластины для крепления вставки к изолятору и проводникам.
Изоляторная основа - изолятор А632

Состав: 3D Сборка Язык документа

Софт: Autodesk Inventor 2016

Файлы:
ПН2/
ПН2/ПН2 400 корпус [АсКо].ipt
ПН2/контакт.ipt
ПН2/ПН2 400А.iam
ПН2/ПН2 400 пластина (торец).ipt
ПН2/Шайба 10 ГОСТ 11371-78.ipt
ПН2/Болт M6-6gx20 ГОСТ 7805-70.ipt
ПН2/Гайка M6-6H ГОСТ 5929-70.ipt
ПН2/Винт B.M5-6gx6 ГОСТ 17473-80.ipt
ПН2/Шайба 6 ГОСТ 11371-78.ipt
ПН2/Предохранитель 400А [АсКо].iam
ПН2/Гайка M10-6H ГОСТ 5929-70.ipt
ПН2/ПН2 400 контакт.ipt
ПН2/Болт M6-6gx14 ГОСТ 7805-70.ipt
ПН2/корпус 400А.ipt
ПН2/кольцо контакта.ipt
ПН2/Болт M10-6gx16 ГОСТ 7805-70.ipt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: rst_butov
Дата: 2015-06-28
Просмотры: 1426
