Проект электроснабжения 3х этажного общежития

В поректе предусмотрено внутреннее электроснабжение и электроосвещение 3х этажное здание временного пребывания персонала производственно-складского комплекса.
Подсчет нагрузок сведен в таблицу.
В отношении обеспечения надежности электроснабжения потребители проектируемого здания относятся ко II категории, кроме эвакуационного освещения и пожарно-охранной сигнализации, которые относятся к I категории и запитаны через устройство АВР. Станция пожарной сигнализации имеет источник автономного питания.
Электроснабжение общежития осуществляется от КТП-10/0,4кВ по двум вводам кабелям.
Для приема и распределения электроэнергии в здании запроектировано вводно-распределительное устройство состоящее из 2-х панелей типа ВРУ1-11-10 УХЛ4 и ВРУ3-31 УХЛ4 установленных на отм. 0.000м и этажные распределительные щиты ЩС1, ЩС2, ЩС3, ЩО1, ЩО2, ЩО3, установленные на каждом этаже.
Основными потребителями электроэнергии являются электрические плиты, стиральные машины, водонагреватели, осветительные приборы, розетки, и станция пожарно-охранной сигнализации.

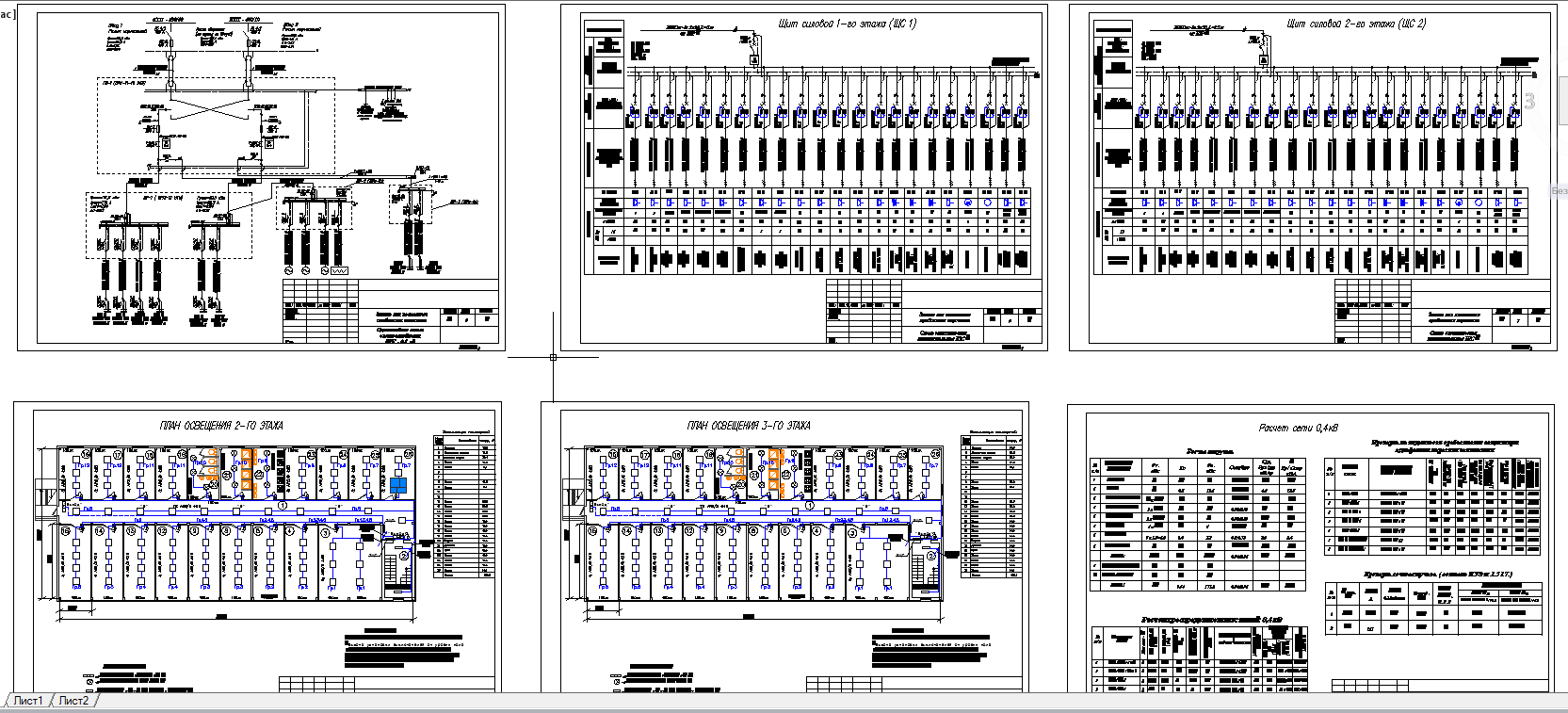

проект электроснабжения общежития состоит:
-Ведомость рабочих чертежей
-Пояснительная записка
-Однолинейная схема электроснабжения ВРУ - 0,4 кВ
-Схема электрическая принципиальная 3х ЩС и 3хЩО
-План силовой и розеточной сети 3х этажей
-План сети освещения 3х этажей
-Расчет сети 0,4кВ
-Опросный лист на ВРУ
-Схема уравнивания потенциалов
-Контур заземления вводного щита
-Молниезащита здания
-Спецификация оборудования

Состав: Рабочая документащия Язык документа
