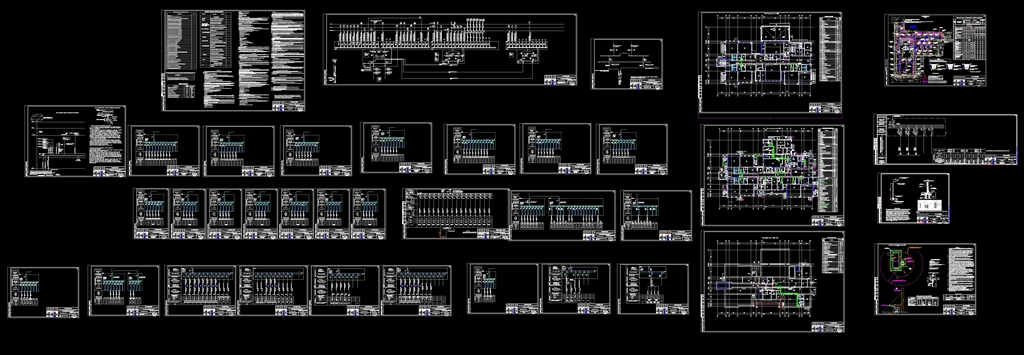

Проект электроснабжения детского сада на 120 мест

Проект «Проектирование и строительство ДДУ  города Краснодара» разработан в соответствии с архитектурно-строительной, санитарно-технической частями проекта и предусматривает комплекс мероприятий по электроснабжению олбъекта.
Основные документы, используемые при разработке проекта:
- Правила устройства электроустановок(ПУЭ) изд. 6 и 7;
- ГОСТ Р 21.101-2020 "Система проектной документации для строительства. Основные требования к проектной и рабочей документации"
- ГОСТ 32144-2013 «Требования к качеству электрической энергии в электрических сетях общего назначения».
- ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки.
- ГОСТ Р 50571.5.54-2013 «Электроустановки низковольтные. Часть 5-54. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов»
- СП52.13330.2016 «Естественное и искусственное освещение»
- СП76.13330.2016 «Электротехнические устройства».
- РД 34.20.185-94 «Инструкция по проектированию городских электрических сетей
- РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений»
- СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций»;
- задание на проектирование.
Согласно выданным ТУ №4-38-20-3225 АО «НЭСК-ЭЛЕКТРОСЕТИ» заявленный уровень надежности электроснабжения проектируемого объекта -II категория электроснабжения. II категория электроснабжения объекта обеспечивается прокладкой двух взаиморезервируемых кабельных линий 0,4кВ кабелем АВБбШнг-0,66-1кВ 4х240мм2 /к электрощитовой (см. том СТ3161-418.01-ЭС ).
I категория электроснабжения для электроприемников СПЗ обеспечивается установкой в электрощитовой АВР в ППУ.
Разрешенная мощность для ДДУ - 281,1кВт
Точка присоединения: проектируемые, сторонней организацией, КЛ-0,4кВ от РУ-0,4кВ 2БКТП на границе участка (см. том СТ3161-418.01-ЭС)
Основной источник питания: ПС Восточная промзона 220/110/10кВ,ВП-331.
Резервный источник питания: ПС Восточная промзона 220/110/10кВ,ВП-411.
Исходными данными для разработки данного проекта являются:
- архитектурно-строительные чертежи;
- задание ОВ;
- задание ВК;
-задание ТХ.
В проекте принята система электропитания 380/220В с глухозаземленной нейтралью трансформаторов, с системой заземления TN-C-S.
Групповые и распределительные сети выполнены по трех и пятипроводной системе с выделенными нулевыми рабочими (N) и нулевыми защитными (РЕ) проводниками.
Для распределения электроэнергии предусмотрены вводные и распределительные устройства (ВРУ1, ВРУ2, ППУ, установленные в электрощитовой.
Степень защиты корпусов всех шкафов не ниже IP31.
В ВРУ1, ВРУ2 и ППУ предусмотрен учет потребления активно-реактивной электроэнергии с использованием электронных счетчиков прямого и трансформаторного включения. Счетчики приняты типа Меркурий-230ART с возможностью включения в систему АСКУЭ.
Отходящие линии защищены автоматическими выключателями с защитой от перегрузки и токов короткого замыкания. Автоматические выключатели на отходящих линиях электроприёмников систем общеобменной вентиляции и кондиционирования воздуха приняты с независимыми расцепителями для использования их в схеме отключения при пожаре.
