Проект электроснабжения кухни фабрики iLanch

Проект электроснабжения кухни, разработан в соответствии с чертежами архитектурно-строительной части проекта, а также требованиями ПУЭ.
На вводе установить ВРУ, перед ВРУ установить счетчик электроэнергии Меркурий-230-ART-01 PQRS. Для приема и распределения электроэнергии устанавливаются силовой щит ЩС с автоматическими выключателями и дифавтоматоми на отходящих линиях, а также щиты освещения ЩО1 и ЩО2. Для управления аварийным освещением устанавливается щит аварийного освещения ЩАО.
Выбранная в проекте схема электроснабжения обеспечивает надежность электроснабжения электроприемникоВ по III-й категории надежности электроснабжения.
Освещенность принята согласно СНиП 23.05-95 "Естественное и искусственное освещение".

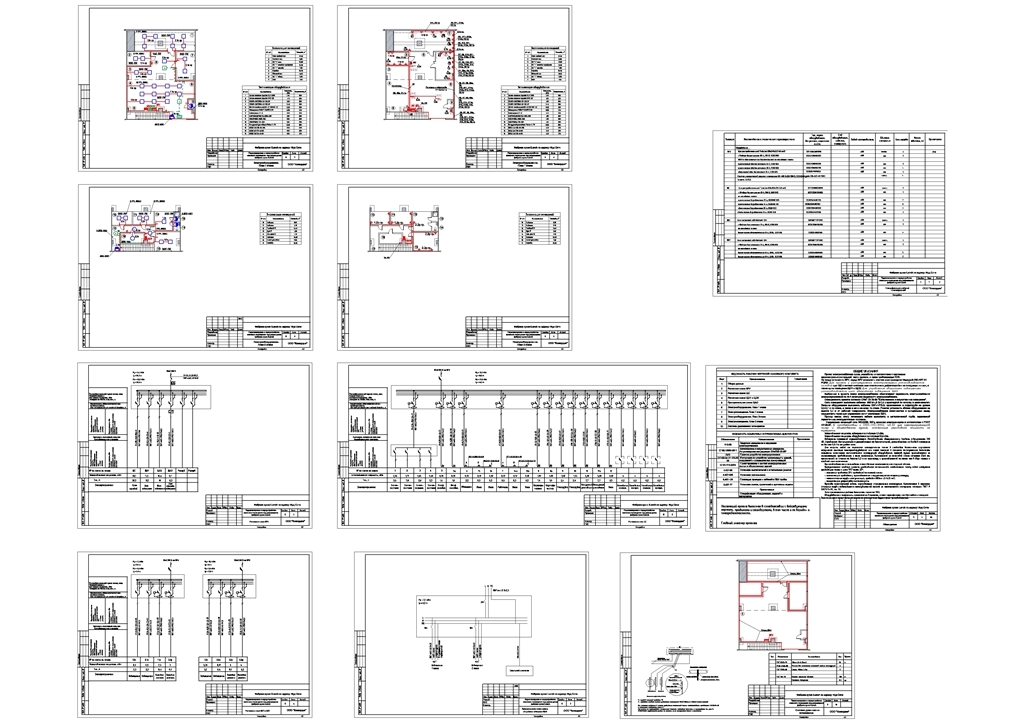

Состав: 1. Общие данные 2. Расчетная схема ВРУ 3. Расчетная схема ВЩС 4. Расчетная схема ЩО1 и ЩО2 5. Принципиальная схема ЩАО 6. Электрооборудование. План 1 этажа 7. Электроосвещение. План 1 этажа 8. Электрооборудование. План 2 этажа 9. Электроосвещение. План 2 этажа 10. Система уравнивания потенциалов Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Проект электроснабжения кухни фабрики iLanch
