Проект электроснабжения заправочной станции

Топливозаправочный пункт в ст . Камышеватской, Краснодарского края, наружное и внутреннее электроснабжение. Рабочий проект ИОС.

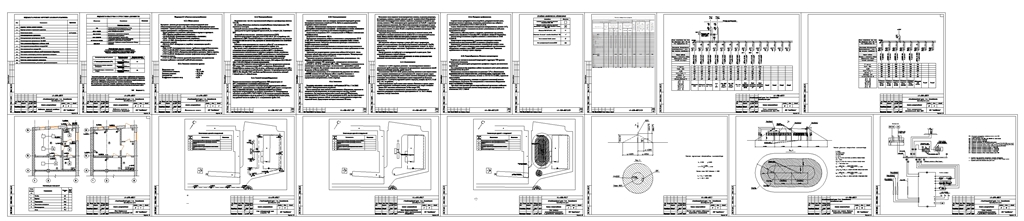

«Система электроснабжения»
5.1.1. Общие данные
Исходными данными для проектирования электротехнической части «Топливозаправочный пункт в ст . Камышеватской, Краснодарского края» послужили: задания архитектурной и технологической частей проекта; технические условия присоединения к электрическим сетям.
Проект выполнен в соответствии с действующими нормами и правилами:
- ПУЭ «Правила устройства электроустановок»;
- СП 52.13330.2011 «Естественное и искусственное освещение»;
- СНиП 3.05.06-85 «Электротехнические устройства»;
- СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»;
- РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений»;
- НПБ 111-98* «Автозаправочные станции. Требования пожарной безопасности»;
- ГОСТ 21.613-88 (2002) «Силовое электрооборудование. Рабочие чертежи»;
- ГОСТ 21.608-84 (2002) «Внутреннее электрическое освещение. Рабочие чережи»;
- ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах»;
- ГОСТ 21.1101-2009 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации».

5.1.2. Основные показатели проекта
Напряжение сети - 0,4 кВ
Установленная мощность - 19,134 кВт
Расчетная мощность - 13,28 кВт
Расчетный ток - 21,86 А
Коэффициент мощности cos φ - 0, 92

5.1.3. Электроснабжение
Напряжение сети ~ 0,4 кВ с глухозаземленной нейтралью трансформатора (система TN-C-S).
По степени обеспечения надежности электроснабжения электроприемники ТЗП относятся к I категории.
Основной источник питания КТП-км-5-280/250 кВА.
Электросчетчик принят трехфазный прямоточный, кл. точности 0,5S. Установлен в ВРУ.
Резервный источник питания - дизельная электростанция (ДЭС).
Проектом предусмотрена прокладка новой КЛ-0,4 кВ от ДЭС к устройству АВР, размещенному в ВРУ. Сечение КЛ выбрано по длительно допустимому току нагрузки и экономической плотности тока, проверено на падение напряжения и на отключение тока ОКЗ.
Кабельные линии прокладываются в земле на глубине 0,7 м по площадке и за ограждением, по территории зеленых насаждений на глубине 1,0 м.
Для приема, учета и распределения электроэнергии в электрощитовой установлено вводно-распределительное устройство (ВРУ) с трехфазными автоматическими выключателями на основном и резервном вводах, устройством автоматического включения резерва (АВР), автоматическими и автоматическими дифференциальными выключателями на отходящих линиях. При аварийном отключении основного питания резервное включается автоматически (АВР исключает одновременное включение обеих вводов). ДЭС выбрана АД15-Т400-2Р / ЭД15-Т400-2РН (Perkins) 2-й степени автоматизации. Для повышения надёжности электроснабжения проектом продусмотрена установка UPS между АВР и силовыми шинами ВРУ, с мощностью, обеспечивающей бесперебойность питания всего ТЗП, на время , необходимое на переключение АВР и запуска ДЭС и выхода ее на рабочий режим. Применен бестрансформаторный on-line ИБП 20 кВА Monolith XS20 с двойным преобразованием напряжения, имеющий 3-фазный вход и 3-х фазный выход.

5.1.4. Силовое электрооборудование
Питание технологического электрооборудования ТЗП предусмотрено от ВРУ, установленного в помещении электрощитовой. Распределительные и групповые сети операторской запроектированы кабелем ВВГнг(А)-LS, прокладываемым в гофрированной ПВХ трубе скрыто в конструкциях стен, за подвесным потолком . Места прокладки кабелей через стены и перегородки загерметизировать со степенью огнестойкости II. Электропроводку выполнить согласно ПУЭ и ГОСТ Р 50571.15. По площадке групповые кабельные линии прокладываются в земле на глубине 0,7 м от планировочной отметки земли, под проезжей частью на глубине 1,0 м в гладкостенных трубах ПВХ.
