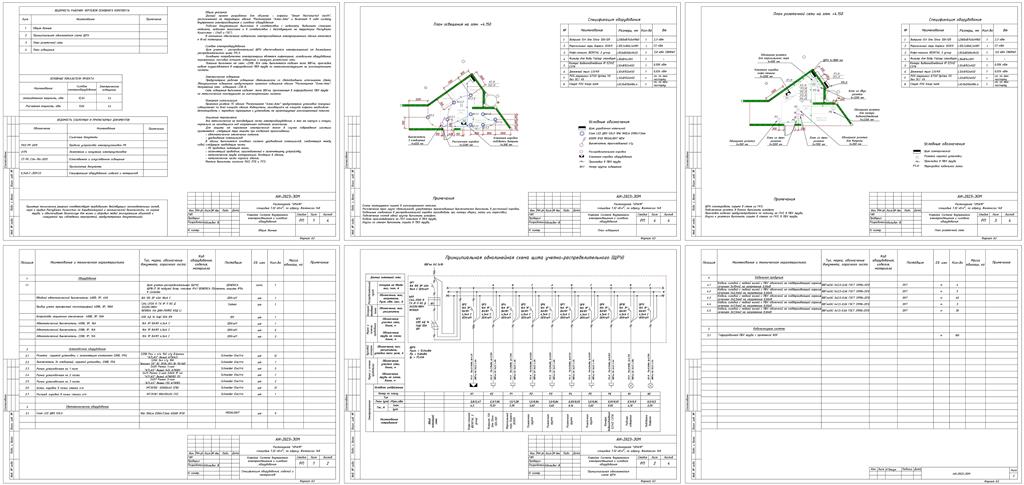

Кофейня, площадью 7,32м2 на площадке торгового центра - рестромаркета. Разработано электропитание оборудования кофейни и освещение
Общие указания
Данный проект разработан для объекта - кофейни "...........", расположенной на территории здания в г. Алма-Ата" и включает в себя систему внутреннего электроосвещения и силового оборудования.
Рабочая документация выполнена в соответствии с заданиями, выданными смежными отделами, заданием заказчика и в соответствии с действующими на территории Республики Казахстан - СНиП и ГОСТ;
В отношении обеспечения надежности электроснабжения электроприемники здания относятся к III-ей категории;
Силовое электрооборудование
Щит учетно - распределительный ЩРУ обеспечивается электроэнергией от ближайшего распределительного щита РП-5.
Основными потребителями электроэнергии являются кофемашина, холодильное оборудование, мороженница, кассовый аппарат, освещение и нагрузки розеточной сети.
Питание выполнено от сети ~230В. Вся сеть выполняется кабелем типа ВВГнг, прокладка кабеля осуществляется в гофрированной ПВХ трубе по металлоконструкциям за гипсокартонными листами.
Электрическое освещение
Предусмотрено рабочее освещение светильниками со светодиодными источниками света. Эвакуационное освещение предусмотрено проектом освещения здания ". Напряжение сети освещения ~230 В.
Сеть освещения выполнена кабелем типа ВВГнг, проложенным в гофрированной ПВХ трубе по металлическим конструкциям за гипсокартонными листами.
Пожарная сигнализация
Проектом раздела ПС здания предусмотрена установка пожарных извещателей по всей площади здания. Извещатель, находящийся на площади кофейни необходимо демонтировать с чернового перекрытия и установить на проектируемый гипсокартонный потолок.
Защитные мероприятия
Все металлические не токоведущие части электрооборудования, а так же корпуса и кожухи, нормально не находящиеся под напряжением подлежат заземлению.
Для защиты от поражения электрическим током в случае повреждения изоляции применяются следующие меры защиты при косвенном прикосновении:
- автоматическое отключение питания;
- уравнивание потенциалов.
В здании выполняется основная система уравнивания потенциалов, соединяющая между собой следующие проводящие части:
- PE проводник питающей линии;
- заземляющий проводник, присоединенный к заземляющему устройству;
- металлические трубы коммуникаций, входящих в здание
