Проект осветительной установки молочного блока (вариант №065)

0
0
11
0
0
400

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра энергетики
Курсовой проект по дисциплине "СВЕТОТЕХНИЧЕСКОЕ ОБОРУДОВАНИЕ"
На тему: «Проект осветительной установки молочного блока»
Минск 2025

Курсовая работа выполнена в объеме:
Пояснительной записки на – 34-страницах формата А4, таблиц – 6, рисунков – 5.
Графической части на 1 листе формата А1; 13 источников.
Ключевые слова: молочный блок, осветительная установка, нормированная освещённость, точечный метод, метод коэффициента светового потока, метод удельной мощности.
В пояснительной записке рассмотрена краткая характеристика рассматриваемого помещения, описание технологического процесса, произведен выбор источников света, системы и вида освещения, нормируемой освещенности и коэффициента мощности, а также осветительных приборов. В ходе расчета мощности и определения числа светильников, устанавливаемых в помещениях, были использованы следующие методы расчета: точечный, коэффициента использования светового потока, а также удельной мощности.
Расчет электрических сетей осветительных установок включал в себя: выбор напряжения и схемы питания электрической сети, определение количества и мест расположения групповых щитков, а также выбор их типа и компоновка трассы сети, выбор марки кабелей и способ прокладки сетей, защита электрической сети от аварийных режимов, а также расчет и проверка сечения проводников электрической сети.
В курсовой работе разработаны все пункты, согласно заданию, а именно, произведён светотехнический и электрический расчёты осветительной установки, выбрана марка и сечение кабеля, и аппараты защиты

Содержание работы:

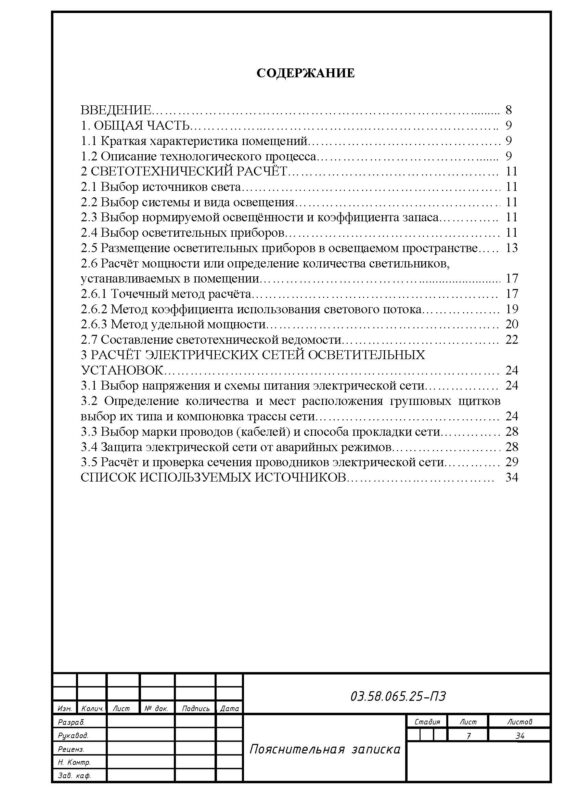

ВВЕДЕНИЕ
1. ОБЩАЯ ЧАСТЬ

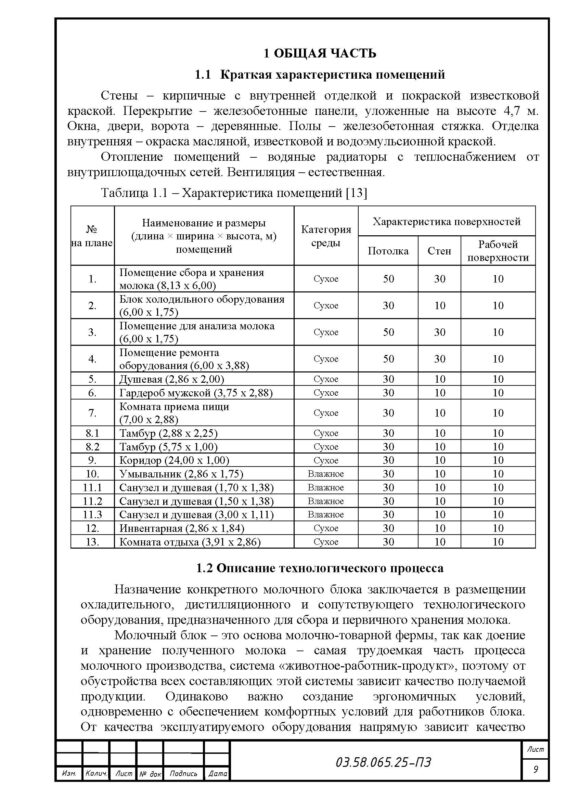

1.1 Краткая характеристика помещений
1.2 Описание технологического процесса

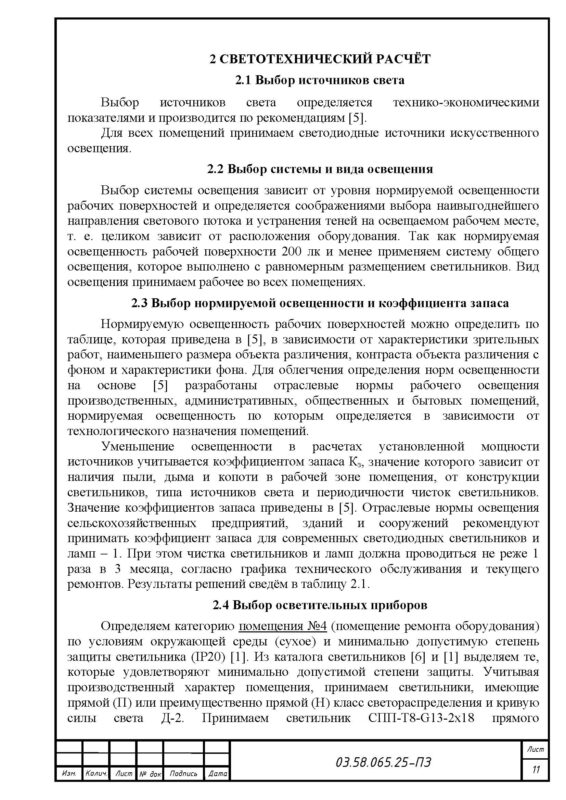

2 СВЕТОТЕХНИЧЕСКИЙ РАСЧЁТ
2.1 Выбор источников света
2.2 Выбор системы и вида освещения
2.3 Выбор нормируемой освещённости и коэффициента запаса
2.4 Выбор осветительных приборов
2.5 Размещение осветительных приборов в освещаемом пространстве
2.6 Расчёт мощности или определение количества светильников, устанавливаемых в помещении

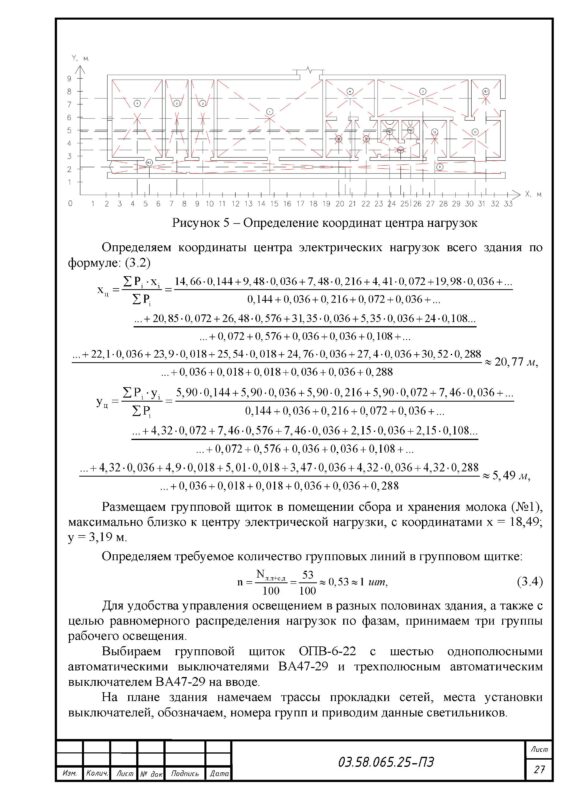

2.6.1 Точечный метод расчёта
2.6.2 Метод коэффициента использования светового потока
2.6.3 Метод удельной мощности
2.7 Составление светотехнической ведомости

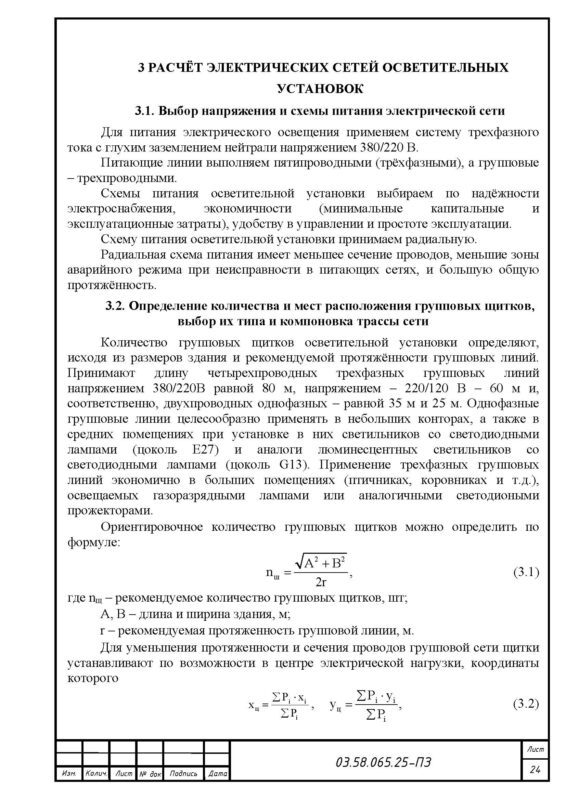

3 РАСЧЁТ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ ОСВЕТИТЕЛЬНЫХ УСТАНОВОК
3.1 Выбор напряжения и схемы питания электрической сети
3.2 Определение количества и мест расположения групповых щитков, выбор их типа и компоновка трассы сети
3.3 Выбор марки проводов (кабелей) и способа прокладки сети
3.4 Защита электрической сети от аварийных режимов

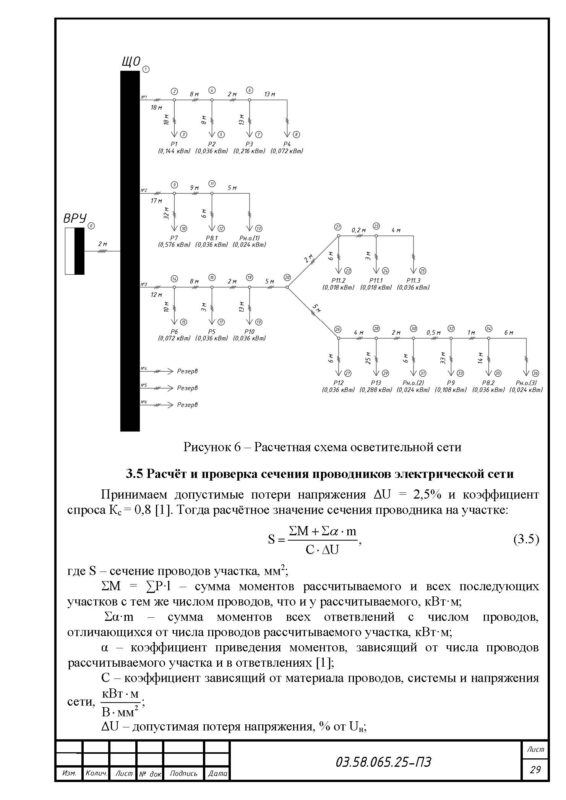

3.5 Расчёт и проверка сечения проводников электрической сети
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

Рассматриваемые помещения:
1. Помещение сбора и хранения молока (8,13 х 6,00);
2. Блок холодильного оборудования (6,00 х 1,75);
3. Помещение для анализа молока (6,00 х 1,75);
4. Помещение ремонта оборудования (6,00 х 3,88);
5. Душевая (2,86 х 2,00);
6. Гардероб мужской (3,75 х 2,88);
7. Комната приема пищи (7,00 х 2,88);
8.1 Тамбур (2,88 х 2,25);
8.2 Тамбур (5,75 х 1,00);
9. Коридор (24,00 х 1,00);
10. Умывальник (2,86 х 1,75);
11.1 Санузел и душевая (1,70 х 1,38);
11.2 Санузел и душевая (1,50 х 1,38);
11.3 Санузел и душевая (3,00 х 1,11);
12. Инвентарная (2,86 х 1,84);
13. Комната отдыха (3,91 х 2,86).

Стены – кирпичные с внутренней отделкой и покраской известковой краской. Перекрытие – железобетонные панели, уложенные на высоте 4,7 м. Окна, двери, ворота – деревянные. Полы – железобетонная стяжка. Отделка внутренняя – окраска масляной, известковой и водоэмульсионной краской.
Отопление помещений – водяные радиаторы с теплоснабжением от внутриплощадочных сетей. Вентиляция – естественная.


Сообщить о проблеме
Автор
user-avatar Venomas
Дата
02.05.2025
Язык
Русский
Состав

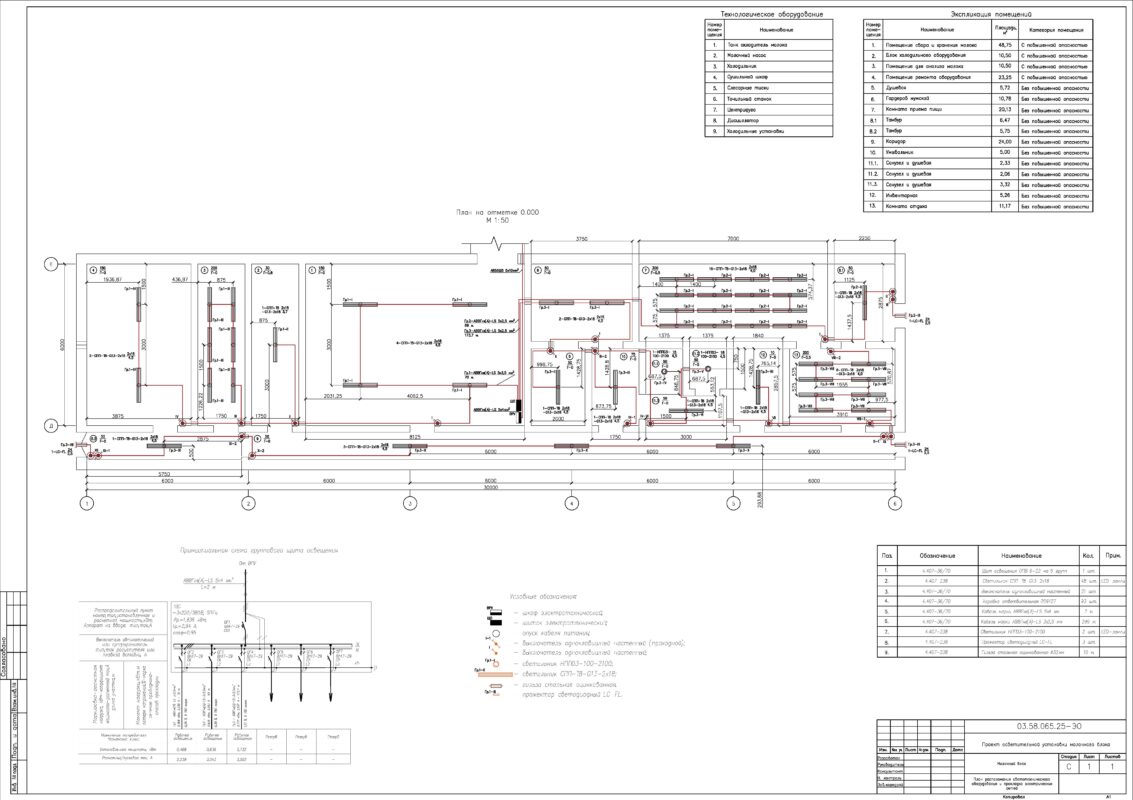

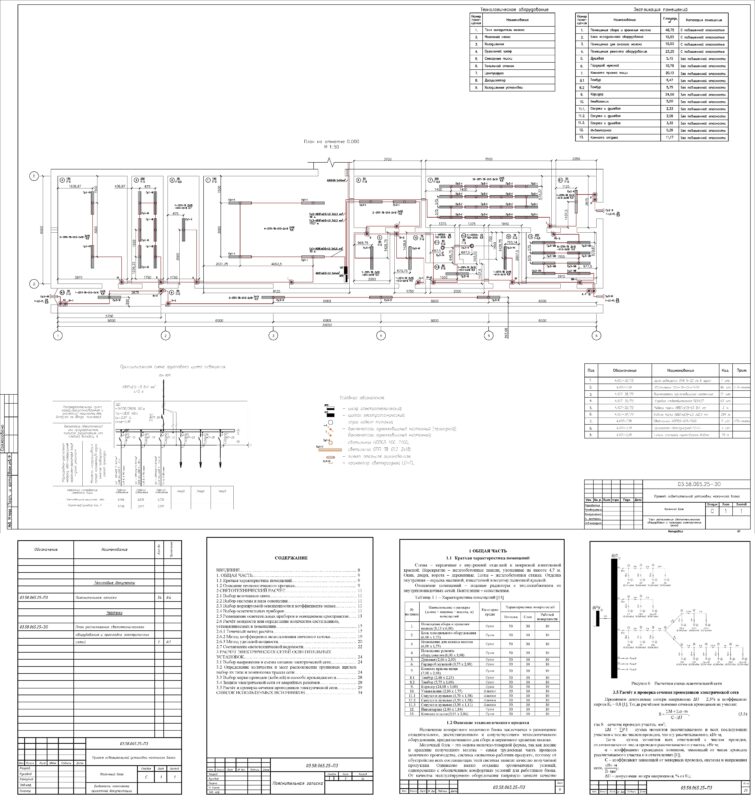

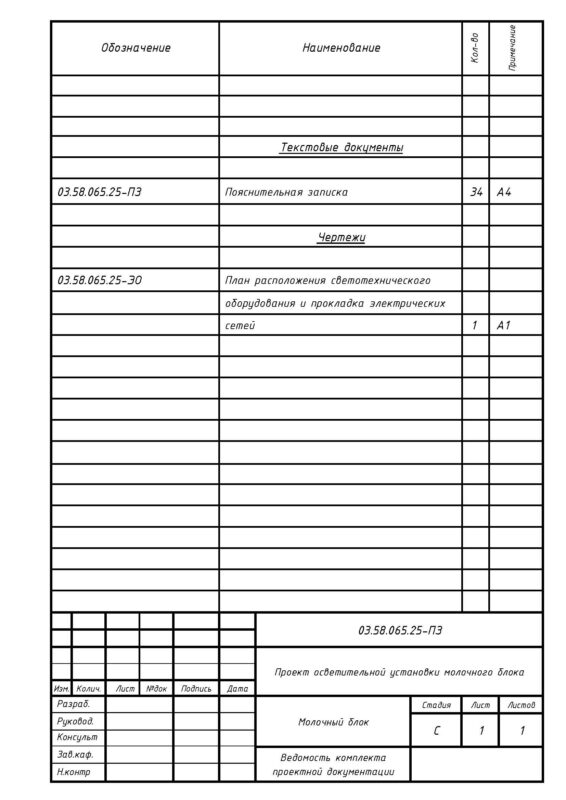

Пояснительная записка (ПЗ), План расположения светотехнического оборудования и прокладка электрических сетей (ЭО)
