Белорусский государственный аграрный университет (БГАТУ)
Кафедра электротехнологий
Курсовой проект по дисциплине "Светотехника и электротехнологии"
На тему: "Проект осветительной установки коровника на 400 коров боксового содержания"
Преподаватель Кустова Р.И.
Минск 2019
В курсовом проекте произведен расчет осветительной установки коровника на 400 коров боксового содержания точечным методом, методом коэффициента использования светового потока, методом удельной мощности. Произведен выбор марки проводов и кабелей, расчет сечения проводов и кабелей осветительных установок, коммутационной и защитной аппаратуры. Рассмотрены вопросы эксплуатации и техники безопасности.
Исходные данные:
Характеристика строительных конструкций:
Стены – железобетонные панели с внутренней отделкой и известковой покраской.
Покрытие – железобетонные панели, уложенные горизонтально на высоте 3,2 м.
Полы – железобетонная стяжка.
Окна, двери, ворота – деревянные.
Отделка внутренняя - окраска масляной, известковой и водоэмульсионной краской.
Инженерное оборудование:
Отопление - воздушное, от внутриплощадочных сетей, совмещенное с вентиляцией.
Вентиляция - приточно-вытяжная с механическим побуждением.
Номер помещения по плану и его наименование:
1. Стойловое помещение
2. Кормовой проезд
3. Соединительный коридор
4. Электрощитовая
5. Венткамера
6. Комната персонала
7. Склад дезосредств
8. Инвентарная
Расчетно-пояснительная записка:
1 ОБЩАЯ ЧАСТЬ
1.1 Краткая характеристика помещений
1.2 Описание технологических процессов в здании и обеспечивающего их оборудования
2 СВЕТОТЕХНИЧЕСКИЙ РАСЧЕТ
2.1 Выбор источников света
2.2 Выбор системы и видов освещения
2.3 Выбор норм освещенности и коэффициентов запаса
2.4 Выбор типов светильников
2.5 Расчет размещения светильников осветительной установки
2.6 Расчет мощности источников и определение количества светильников, устанавливаемых в освещаемых помещениях
2.6.1 Точечный метод расчета
2.6.2 Расчет осветительной установки методом коэффициента использования светового потока
2.6.3 Расчет осветительной установки методом удельной мощности
2.6.4 Светотехническая ведомость осветительной установки
3 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ СЕТИ ОСВЕТИТЕЛЬНОЙ УСТАНОВКИ
3.1 Выбор напряжения и схемы питания электрической сети
3.2 Выбор групповых щитков, определение места их расположения и трассы электрической сети осветительной установки для помещений здания
3.3 Выбор марки проводов (кабелей) и способов их прокладки
3.4 Расчет и проверка сечения проводников электрической сети осветительной установки и защита сети от аварийных режимов
3.4.1 Управление режимом работы осветительной установки проектируемого объекта
4 ЭКСПЛУАТАЦИЯ ОСВЕТИТЕЛЬНОЙ УСТАНОВКИ
4.1 Организация эксплуатации осветительной установки
4.2 Энергосбережение при проектировании и эксплуатации осветительных установок
4.3 Техника безопасности и охрана труда при эксплуатации осветительных установок
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

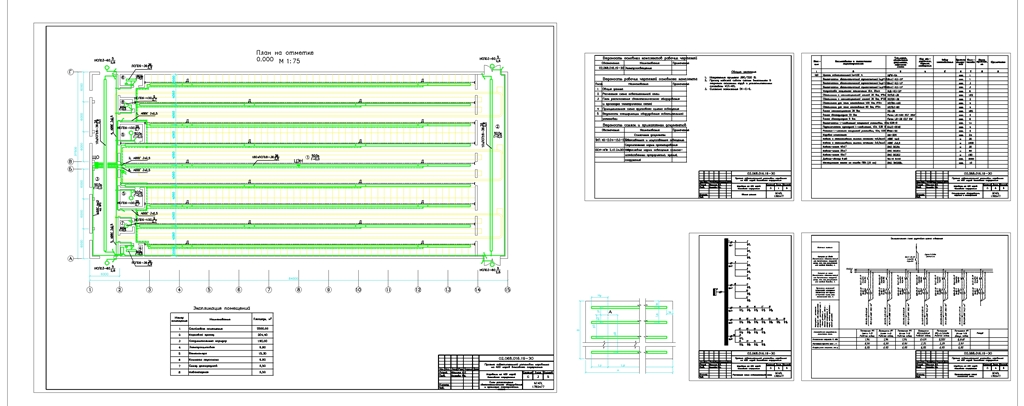

Графическая часть:
1. Общие данные (А3)
2. Расчетная схема осветительной сети (А4)
3. План расположения светотехнического оборудования и прокладка электрических сетей (А1)
4. Принципиальная схема группового щитка освещения (А3)
5. Спецификация электрооборудования и материалов (А3)
