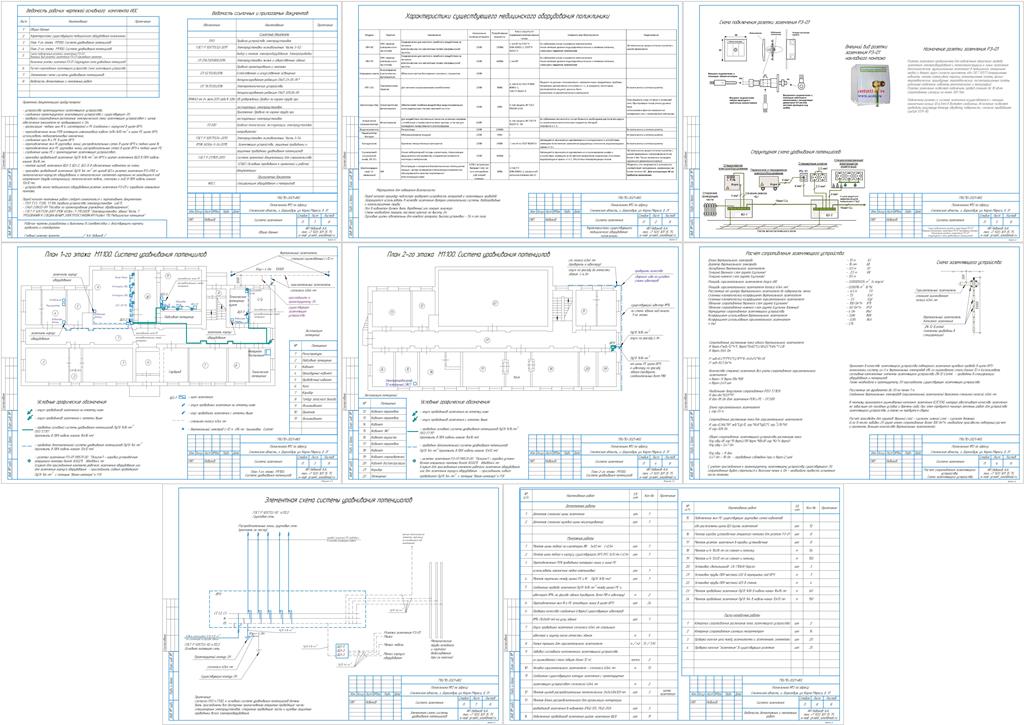

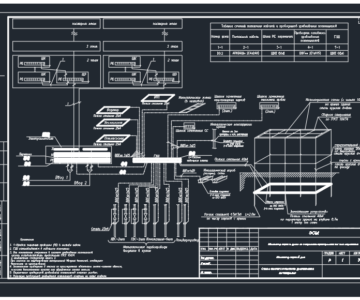

Проект заземления медицинского учереждения

Система заземления объекта: «Поликлиника №2 по адресу: Смоленская область, г. .......

Проектной документацией предусмотрено:
- устройство проектируемого заземляющего устройства;
- соединение проектируемого заземляющего устройства с существующим ЗУ;
- проверка сопротивления растеканию электрического тока заземляющим устройством с целью
обеспечения показателя не превышающего 4 Ом;
- организация медных шин N (с изоляторами) и РЕ (соединена с корпусом) в щите ВРУ;
- переподключение жилы РЕN питающего алюминиевого кабеля 3х16+1х10 мм к шине РЕ щита ВРУ,
использовать медноалюминиевый наконечник;
- соединение шин N и РЕ в щите ВРУ
- переподключение жил N групповых линий, распределительных сетей в щите ВРУ к медной шине N;
- переподключение жил РЕ групповых линий, распределительных сетей в щите ВРУ к медной шине РЕ;
- соединение шины РЕ с проектируемым заземляющим устройством;
- прокладка проводников заземления ПуГВ 1х16 мм от ВРУ к щитам заземления (ЩЗ) в ПВХ кабель-
канале 16х16 мм;
- монтаж щитов заземления (ЩЗ-1; ЩЗ-2; ЩЗ-3) в обозначенных кабенетах на плане;
- прокладка проводников заземления ПуГВ 1х4 мм от щитов ЩЗ к розетка заземления (РЗ-010), к
металлическим корпусам оборудования, к металлическим элементам нормально не находящимся под
напряжением (трубы коммуникаций, металлическая мебель, стеллажи и т.д.) в ПВХ кабель-канале
12х12 мм;
- устройство около медицинского оборудования розеток заземления РЗ-01 с коробками открытого
монтажа.
Перед началом монтажных работ следует ознакомиться с нормативными документами:
- ПУЭ 1.7.3; 1.7.85; 1.7.104 (правила устройства электроустановок изд.7);
- СНиП 2.08.02-89 "Пособие по проектированию учреждений здравоохранения";
- ГОСТ Р 50571.28-2007 (МЭК 60364-7-710:2001) "Электроустановки зданий Часть 7
ТРЕБОВАНИЯ К СПЕЦИАЛЬНЫМ ЭЛЕКТРОУСТАНОВКАМ Раздел 710 Медицинские помещения"
