Конкурс асов 3D-моделирования

Проектирование систем электроснабжения завода дистилляции титана

ВОСТОЧНО-КАЗАХСТАНСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. Д. СЕРИКБАЕВА
Кафедра «Промышленная энергетика»
Курсовой проект по дисциплине «Проектирование систем электроснабжения»
Тема: «Электроснабжение завода дистилляции титана»
Усть-Каменогорск 2012

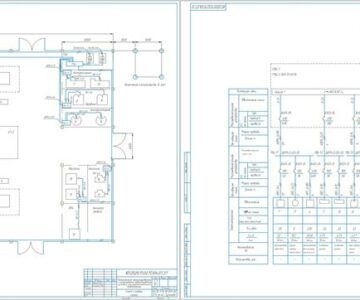

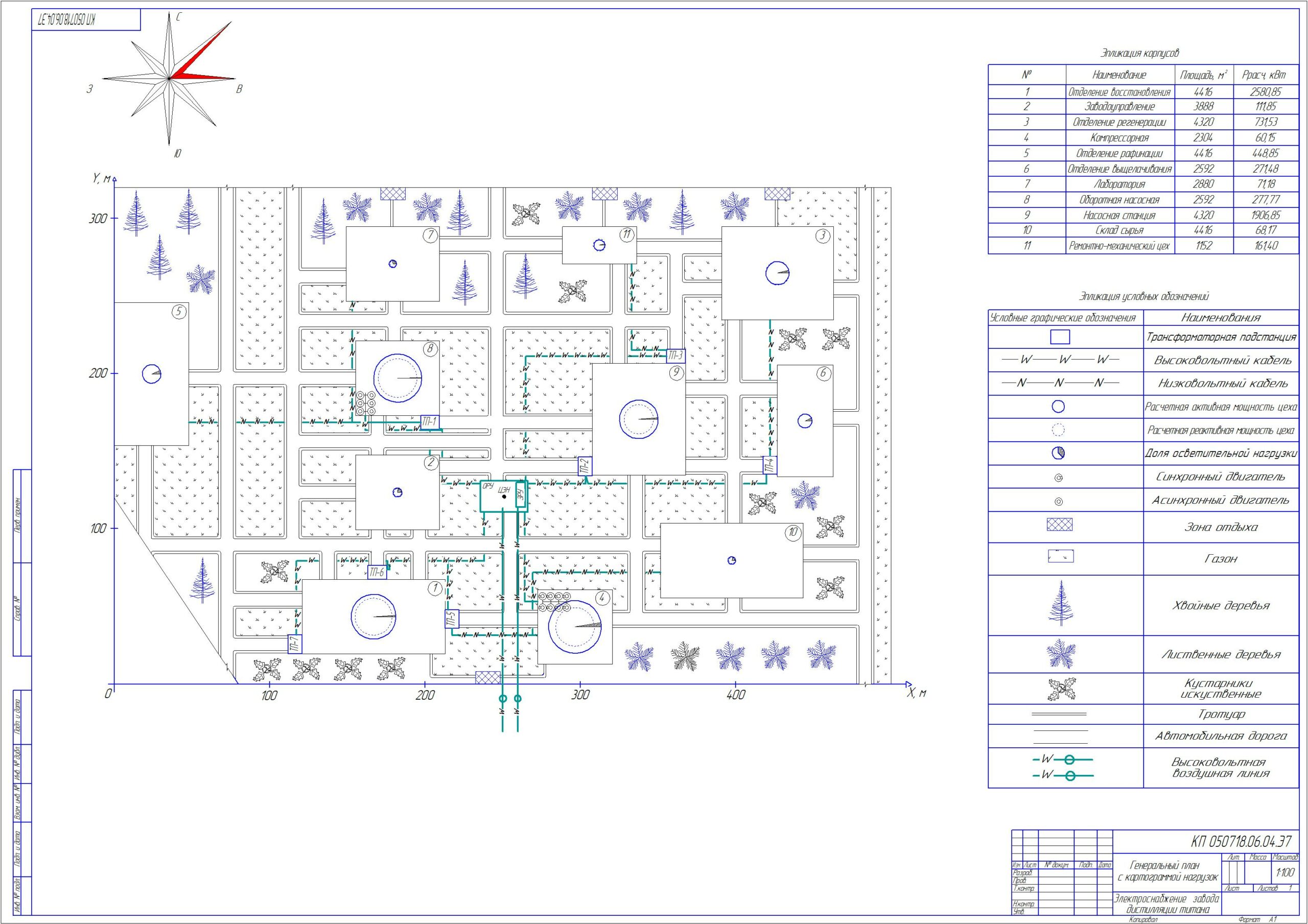

В данной работе проектируется схема электроснабжения завода по производству дистиллята титана. Произведен технический, экономический расчет, выбрана схема электроснабжения и электротехническое оборудование, а так же защитное оборудование. Графическая часть содержит 4 листа формата А1, включающую однолинейную схему электроснабжения, схему ТЭР, план завода и план цеха.
Большинство электроприемников завода относятся ко II-ой категории электроснабжения. На основании этого, проектируемый объект должен получать питание от двух независимых источников.
Электроснабжение завода дистилляции титана осуществляется от ИП-110кВ по воздушным линиям. Все здания завода запитаны от двухтрансформаторных подстанций 6/0,4 кВ с электрощитовой кабелями марки ААШВвУ-6, проложенных в траншее. Схема электроснабжения принята радиально-магистральной.
Распределительное устройство на стороне 6кВ включает в себя ячейки камер сборных с одностороннем обслуживанием (КСО), с вакуумными выключателями типа ВВ/TEL-10. Принята секционированная система шин. В нормальном режиме секции работают раздельно.
Питание потребителей низкого напряжения осуществляется от семи двухтрансформаторных подстанций с силовыми трансформаторами марки ТМ, с номинальной мощностью 630 кВА.
Потребители 0,4 кВ запитаны от электрощитовой кабелем АПВ проложенным в трубах и открыто по кабельным конструкциям. Электрощитовая укомплектована панелями ЩО-70 с автоматическими выключателями марки ВА51-31, магнитными пускателями марки ПМА. Защита электрооборудования от перегрузок выполнена тепловым реле РТЛА.

Состав: однолинейная схема электроснабжения, схемы для технико-экономического расчета, план завода, план цеха, пояснительная записка Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Проектирование систем электроснабжения завода дистилляции титана

КУРСОВИК\1 Техническое обоснование проекта.doc
КУРСОВИК\10 Выбор электрооборудования выше 1000В.doc
КУРСОВИК\11 Выбор оборудования ниже 1000 В.docx
КУРСОВИК\2 Обоснование схемы электроснабжения.doc
\3 ᪨ 㧮 (࠭).doc
КУРСОВИК\3.2, 3.3.doc
КУРСОВИК\4 Расчет и выбор трансформаторов.doc
КУРСОВИК\5 Расчет компенсации реактивной мощности.doc
КУРСОВИК\6 Выбор места расположения ГПП.doc
КУРСОВИК\7 ТЭР.doc
КУРСОВИК\8 Расчет токов короткого замыкания.doc
КУРСОВИК\9 Выбор силовых кабелей.doc
КУРСОВИК\~$3 РАСЧЕТ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ 6 КВ.doc
КУРСОВИК\~$Выбор места расположения ГПП.doc
КУРСОВИК\~WRL1219.tmp
КУРСОВИК\~WRL1397.tmp
КУРСОВИК\~WRL1467.tmp
КУРСОВИК\~WRL3459.tmp
КУРСОВИК\Введение.doc
КУРСОВИК\ГЕН ПЛАН.bak
КУРСОВИК\ГЕН ПЛАН.cdw
КУРСОВИК\Однолинейка.bak
КУРСОВИК\Однолинейка.cdw
КУРСОВИК\СОДЕРЖАНИЕ.doc
КУРСОВИК\СПИСОК ЛИТЕРАТУРЫ.doc
КУРСОВИК\тАБЛИЦА 3.1.doc
КУРСОВИК\ТЭР
КУРСОВИК\ТЭР
КУРСОВИК\Чертёж цеха.bak
КУРСОВИК\Чертёж цеха.cdw
КУРСОВИК
