Курская государственная сельскохозяйственная академия И.И. Иванова
Кафедра электротехники и электроэнергетики
Курсовой проект по дисциплине "Электротехнологии в сельском хозяйстве"
На тему : "Расчет электрокалориферной установки помещения телятника"
Курск 2020
Курсовой проект посвящен разработке и расчету калориферных установок для создания микроклимата помещения телятника. В расчетной части сделаны расчеты по определению мощности электрокалорифера, тепловой расчёт нагревательных элементов, выбор вентилятора и определение мощности электродвигателя для его привода, расчет конструктивных параметров нагревательного устройства, расчет сети подключения, выбор аппаратуры управления и защиты.

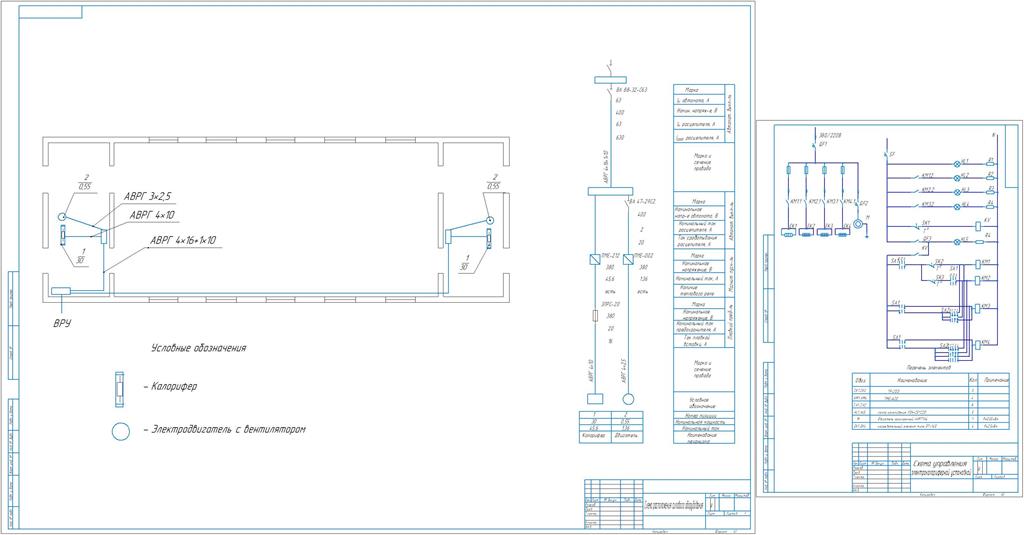

В графической части выполнены электрическая схема управления калориферной установкой. Объем курсового проекта 22 листа, 3 рисунка, 3 источника использованной литературы.
По шифру зачетной книжки 11 выбраны следующие данные:
• тип помещения - телятник;
• число голов телят N = 120 гол;
• удельный объем помещения U0 = 8 м /гол;
• напор воздуха вентилятора Н =600 Н/м2;
• температура внутри помещения = 16°С;
• средняя температура наружного воздуха = -25 °С;
• средняя температура за отопительный период = -1,4 °С;
• тепловая характеристика помещения q=2,7 кДж/(м );
• телята, живая масса 160 кг.
• расположение ТЭНов в нагревательном блоке - шахматное.
Введение 6
1 Определение мощности электрокалорифера 7
2 Тепловой расчет нагревательных элементов 11
3 Выбор вентилятора и определение мощности электродвигателя для его привода 15
4 Расчет конструктивных параметров нагревательного устройства 17
5 Расчет сети подключения, выбор аппаратуры управления и защиты 19
6 Разработка схемы управления электрокалориферной установкой 22
Список использованных источников 24
