Расчет электрооборудования кран-балки МТF 012-6

Березниковский политехнический техникум
Специальность - Электрооборудование промышленных предприятий
Дипломный проект по теме - Электрооборудование кран-балки MTF 012-6
Березники 2005

Задачей дипломного проекта является расчет и выбор оборудования для отделения флотации типа МТКF 012 – 6. В отделении флотации управление технологическим процессом производится при помощи флотомашин.
Так как кран - балка работает в повторно - кратковременном режиме, следовательно, приходится часто нажимать на кнопки управления. При частых нажатиях кнопка быстро изнашивается, может произойти залипание кнопки, значит, при такой ситуации кран балку не остановить. Когда она доедет до конца цеха без конечного выключателя произойдёт затормаживание двигателя, что может привести к его сгоранию. Конечный выключатель позволяет избежать этого. В расчетной части произвели расчет и выбор двигателя и аппаратуры управления. Для управления электродвигателем привода насоса выбрали автоматический выключатель типа ВА 52-31 с номинальным током 100 А, магнитный пускатель типа ПМЛ-1000 с номинальным током 10 А
Для электродвигателя построили нагрузочную диаграмму и механическую характеристику.
Выбрали кабель питания электродвигателя. Произвели расчет токов короткого замыкания и проверили выбранный автомат на устойчивость к току короткого замыкания. В экономической части дипломного проекта определили экономическую эффективность монтажа двигателя кран-балки отделения флотации.
Дипломный проект содержит 2 листа формата А1 и 2 листа формата А2 графической части, расчетно-пояснительную записку - 75 стр.

Состав: Схемы электрические - монтажная, принципиальная базовая и проектная, однолинейная Язык документа

Софт: КОМПАС-3D 5.11

Сайт: www

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Расчет электрооборудования кран-балки МТF 012-6

Кран-балка\1 ТИТУЛЬНЫЙ.doc
Кран-балка\10 ЛИТЕРАТУРА.doc
Кран-балка\2 СОДЕРЖАНИЕ.doc
Кран-балка\3 ВВЕДЕНИЕ.doc
Кран-балка\4 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ.doc
Кран-балка\5 СПЕЦИАЛЬНАЯ ЧАСТЬ.doc
Кран-балка\6 РАСЧЁТНАЯ ЧАСТЬ.doc
Кран-балка\7 ЭКОНОМИЧЕСКАЯ ЧАСТЬ.doc
Кран-балка\8 ТЕХНИКА БЕЗОПАСНОСТИ.doc
Кран-балка\9 ЗАКЛЮЧЕНИЕ.doc

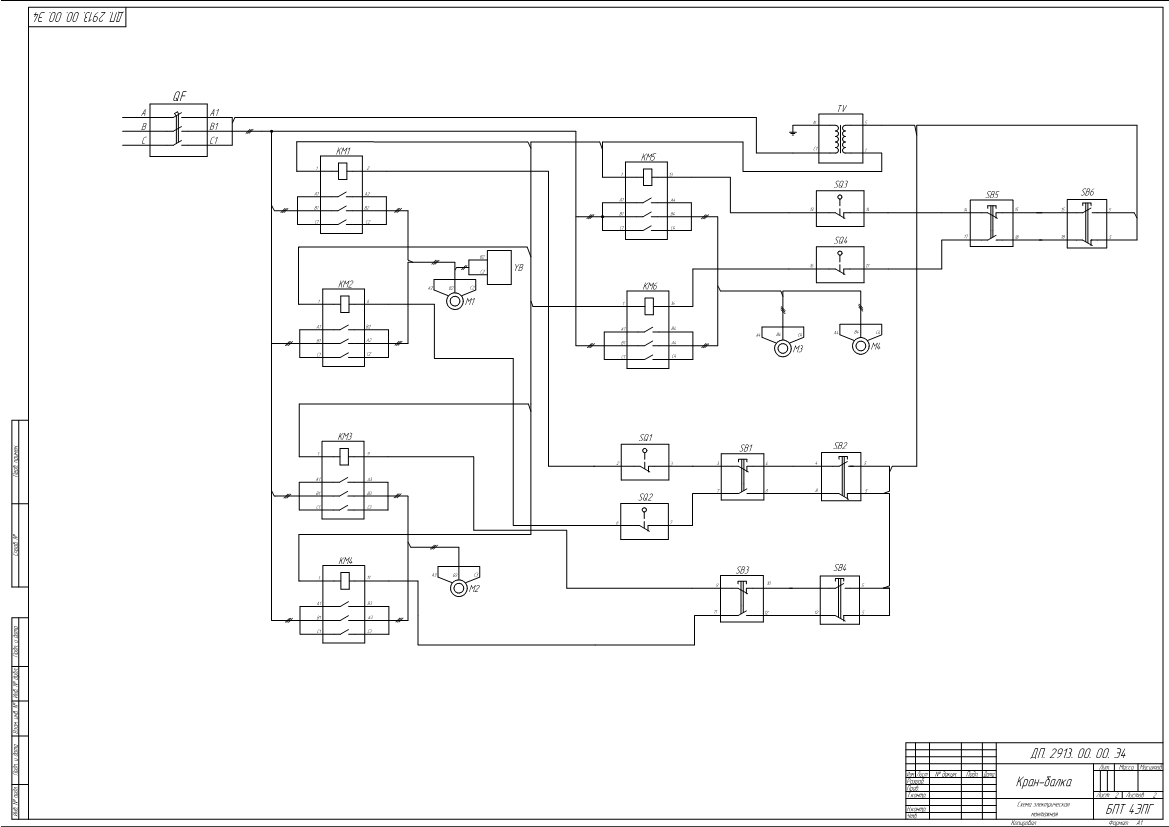

Кран-балка\Монтажная.cdw
Кран-балка\Принципиальная Базов Вар.cdw
Кран-балка\Принципиальная Проектн Вар.cdw
Кран-балка\СХЕМА ОДНОЛИНЕЙНАЯ.cdw
Кран-балка
